轻触按键开关怎么测量尺寸

陈师傅 2026年09月19日 阅读 (9)

轻触开关tact switch,使用时轻轻点按开关按钮就可使开关接通,当松开手时开关即断开,其内部结构是靠金属弹片受力弹动来实现通断的。如领弈的IKI系列轻触开关。

轻触开关由于体积小重量轻在电器方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、医疗器材、汽车按键等等。

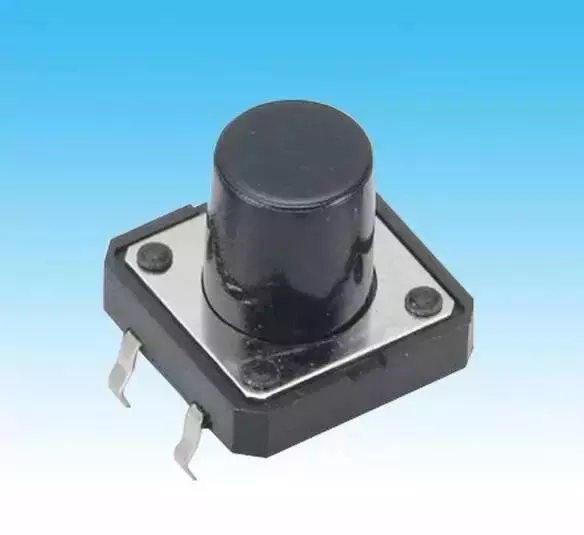

轻触按键开关怎么测量尺寸(1)

轻触开关规格

6x6mm、12x12mm、5x5mm、3x6mm

轻触开关尺寸

2×4系列结构有:小贝贝开关/2×4×3.5 ;

3×3系列:H=0.35/0.7/1.5/2.0 ;

3×4系列:小龟两脚、四脚,中龟四脚,大龟;

3×6系列:结构有:3×6×2.5红头、白头;

3×6×4.3和3×6×5插脚、贴片、带支架、侧按;

4.5×4.5系列:H=3.8/4.3/5/6/7/8······结构有:边三脚,插脚,贴片;

5.2×5.2系列:结构有:无盖0.8h,平盖,铜头、塑胶头1.5、1.7、2.5、4.3h;

6×6系列:H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。

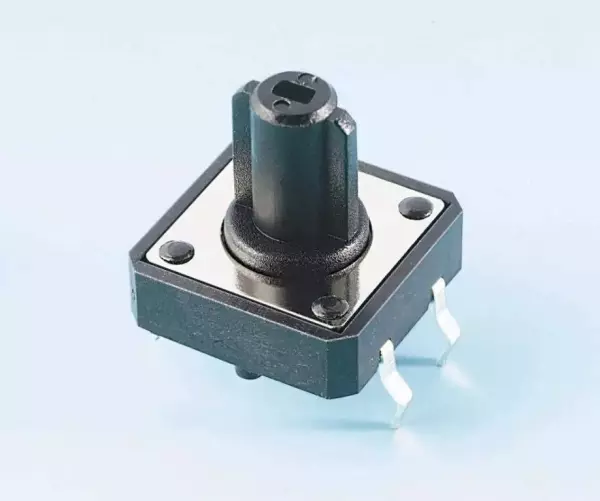

轻触按键开关怎么测量尺寸(2)

轻触开关封装种类

1、SMT贴片;

2、DIP插件。

轻触开关主要技术参数

1、环保标准,有RoHS、无卤、以及欧盟等地区对有害物质管控值的限定。

2、额定电流、电压;通常为毫安极,50mA 12VDC。

3、操作力度;50gf、100gf、160gf、260gf、320gf、520gf。

4、操作寿命;操作寿命一般与操作力度成反比,拿160gf来说、通常6x6开关可以做到100万次~300万次寿命。

5、工作环境温度;-25摄氏度到+70摄氏度

6、开关行程。

额定电压

是指开关在正常工作时所允许的安全电压。加在开关两端的电压大于此值,会造成两个触点之间打火击穿。

额定电流

指开关接通时所允许通过的最大安全电流。当超过此值时,开关的触点会因电流过大而烧毁。

绝缘电阻

指开关的导体部分与绝缘部分的电阻值,绝缘电阻值应在100MΩ以上。

接触电阻

是指开关在开通状态下,每对触点之间的电阻值,一般要求在0.1-0.5Ω以下,此值越小越好。

耐压

指开关对导体及地之间所能承受的最低电压。

寿命

是指开关在正常工作条件下,能操作的次数,一般要求在5000-35000次左右。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
