从事工业与民用供配电工程设计的各位大咖，对变电站肯定很熟悉，因为变电站作为最普遍的电力设施，是配电系统中的一个重要组成部分，在专业书籍、设计手册、设计规范中均有涉及和论述。对配电站也不会陌生，配电站从字面上也可以理解其含义和作用，配电站是《20kV及以下变电所设计规范》等变电所设计规范所提及的变电所，是变电站的一种类型；在《工业与民用供配电设计手册》等供配电手册上也有变（配）电站相关介绍。对于开关站，很多大咖可能会犯迷糊了，开关站是什么东东？咋冒出来个开关站？与配电站有啥区别？即使是从事电力工程设计的一些老专家，也不一定知晓开关站是干什么用的，与配电站混淆不清。
中国浙江杭州曲院风荷雪景风光
本人上个月参加了一个供水规模60万m3/d水厂项目可研专家评审会，该项目用电负荷比较大，其视在计算负荷有四千多千伏安。根据设计规范和供电部门的意见，水厂的配电系统设置一个10kV配电站和一个10kV开关站。电气专业的评审专家来自省电力设计院，是一位年过半百的老专家，老专家对该项目设置一个10kV配电站外，另外还设置一个10kV开关站提出了异议：“为什么水厂的10kV配电系统同时设置了开关站和配电站，水厂设置的是10kV配电站还是10kV开关站？一会是开关房站、一会又是配电站，配电系统名称混乱，名称须统一”。当时很无语，同时也能理解，因为在大多数的设计规范、设计手册中可以看到变电站、变（配）电站的设计规定、方法和要求，但很少看到有关开关站的规定、方法和要求等内容。
变电站、配电站、开关站都属于配电网中的电力设施，其在配电网中的地位、作用、设备配置是有所不同的。了解变电站、配电站、开关站在配电网中的地位、作用、设备配置对正确开展工业与民用供配电设计，是有裨益的。本文就上述有关知识做一些简单介绍。
要了解配电系统中的变电站、配电站、开关站的异同，首先要了解配电网及其分类的概念。
配电网是110kV及以下的电力网络，是从电源侧接受电能,再通过配电设施就地或逐级分配给各类电力用户的电力网络。

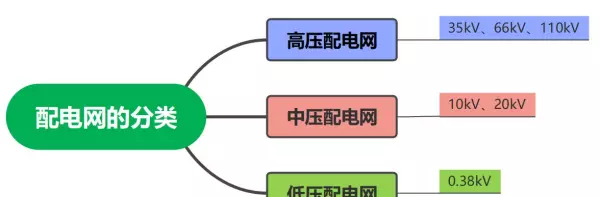

配电网分为高压配电网、中压配电网、低压配电网。其中35kV、66kV、110kV电压为高压配电网，10kV、20kV电压为中压配电网，0.38kV电压为低压配电网。

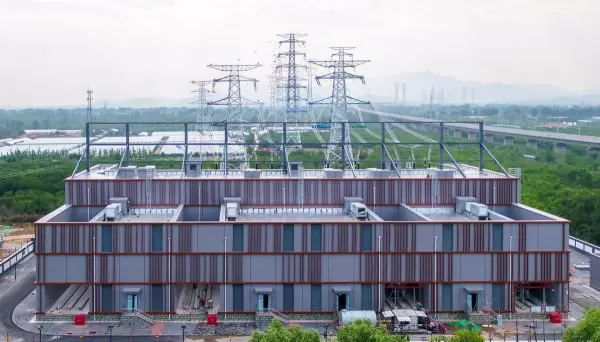

变电站，亦称变电所，其位于配电网的首端，电压等级为35kV或66kV或110kV，是一种将35kV、66kV、110kV电压，通过降压变压器降为10kV、20kV的配电设施。变电站内设有35（66或110）kV/10（20）kV降压变压器、35（66或110）kV配电装置和10kV（20）kV配电装置。
变电站是配电站的电源接点，以10kV、20kV配电线路向周边电力用户配电，一般变电站的容量较大。
变电站分为以下二种：
1、户内式变电站
户内式变电站是将35（66或110）kV/10（20）kV降压变压器、35（66或110）kV配电装置和10kV（20）kV配电装置均装设于建筑物内的变电站。
2、户外式变电站
户外式变电站是将35（66或110）kV/10（20）kV降压变压器装设于户外，将35（66或110）kV配电装置和10kV（20）kV配电装置装设于建筑物内或户外的变电站。
配电站一般位于配电网的末端，电压等级为10（20）kV，是一个接受从35（66或110）kV变电站经10（20）kV配电线路传输过来的电能、再经过配电变压器，将10（20）kV电压降为0.4kV，向低压用户配送电能的配电设施。配电站内设有10（20）kV配电装置、10（20）kV/0.4kV配电变压器和0.4kV配电装置。
一般配电站的容量较小。
配电站分为以下三种：
1、室内配电站
室内配电站是将10（20）kV/0.4kV配电变压器、10（20）kV配电装置和0.4kV配电装置等所有电力设备装设于建筑物内的配电站，简称室内站。
2、箱式配电站
箱式配电站是将10（20）kV/0.4kV配电变压器、10（20）kV配电装置和0.4kV配电装置等所有电力设备，在工厂预先组装于封闭的箱体内，用以向低压配电网输送电能，简称箱式变。
3、台架配电站
台架配电站是将10（20）kV/0.4kV配电变压器、10（20）kV配电装置和0.4kV（低压）配电装置等所有电力设备，安装在露天台架或杆上的配电站。简称台架变。

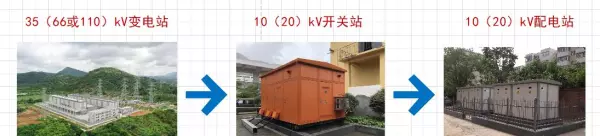

开关站一般位于配电网的中间部位，是将从35（66或110）kV变电站经10（20）kV配电线路传输过来的电能，向位于末端的各个配电站进行功率再分配的配电设施。开关站内设有10（20）kV配电装置，不装设10（20）kV/0.4kV配电变压器和0.4kV（低压）配电装置等电力设备。
开关站分为以下三种：
1、户内开关站
户内开关站是将10（20）kV配电装置装设于建筑物内的开关站。
2、户外开关站
户外开关站是将10（20）kV配电装置装设于户外的开关站。
3、箱式开关站
箱式开关站是将10（20）kV配电装置在工厂内预先组装在封闭箱体内的开关站。
在一般的供配电设计规范和手册中，没有将变电站、配电站区分开来，一般统称变电站（所）。在这些规范或设计手册手册中，几乎没有提及开关站这一重要的配电设施。
将变电站、配电站、开关站进行区分的主要目的，主要是由于变电站、配电站、开关站在配电网中地位、作用、要求和设备配置等均不相同，将其予以细分，便于配电网的规划、设计和管理。
在实际配电工程设计中，供电部门对变电站、配电站、开关站设计图纸是有严格区分和要求的。
开关站一般由业扩工程负责设计。
