首先我们要来了解一下什么是粘结剂？粘结剂是磨料与基体之间粘结强度的保证。随着化学工业的发展，各种新型粘结剂进入了磨料磨具领域，提高了磨料磨具的性能，促进了磨料磨具行业的发展。

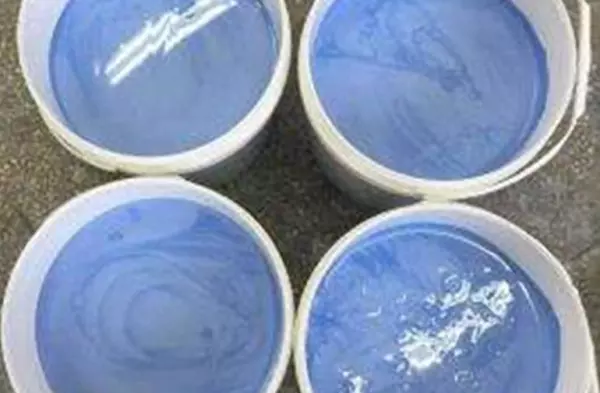

氮化硼涂层是一种高粘结性的粘结剂，通常由六角形氮化硼组成15％~60％，复合高温粘结剂2％~15％，羧甲基纤维素1％，增稠剂0.5％，铝酸钴1％，异辛醇0.2％，用于软化水和其他原料的余量。制备方法如下：在室温下，将分散剂羧甲基纤维素，高温胶粘剂，增稠剂，高温颜料铝酸钴和软化水混合均匀，制成六方氮化硼和消泡剂。向溶液中加入异辛醇，并同时搅拌形成均匀的体系。本发明的涂料采用水性体系，使用过程中无有害物质挥发，清洁环保，具有良好的附着力，不开裂，不脱皮，有效地防止了金属熔体与耐火材料表面的直接接触。另外，该涂层具有优异的稳定性和悬浮能力，并且在高稀释度下不变。理想的砂粘结剂应具有以下特征：1、硬化速度快，最好不加热就硬化，以节省能源并使用廉价的非金属或铝合金形状和芯盒。如果采用先硬化后脱模的方法，则可以显着提高铸件的形状和尺寸精度。2、气体量少，加热时粘结剂的量慢且少。对于铸钢和球墨铸铁等铸件，也要求粘结剂中的氮含量低，以防止产生皮下的毛孔，针孔等缺陷。3、液体粘结剂的粘度低，在混砂时，很容易与砂均匀混合，并且混砂的流动性好，可以制成复杂的形状，准确地反映出表面的形状沙子和岩心的形状。4、可湿性好，粘结剂在高温作用下可自行分解塌陷，防止铸件凝固后的内应力和裂纹，使铸件易于除砂。另外，还要求粘结剂不易吸收水分或变质，混砂后可长期使用，无粘结外观和芯盒，对人体无害，对环境无污染，富含货源，低价等5、高强度硬化后，可用于制造形状复杂，型芯薄的部分，并可以减少粘结剂的添加量，以减少铸造生产成本并减少浇注过程中的气体量，减少铸造孔隙缺陷的可能性。
