石材干挂背栓式和挂钩式的区别

陈师傅 2027年04月10日 阅读 (8)

各位设计师

大家好!

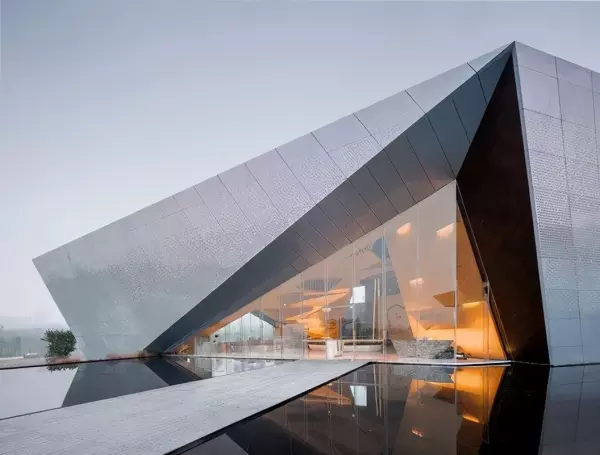

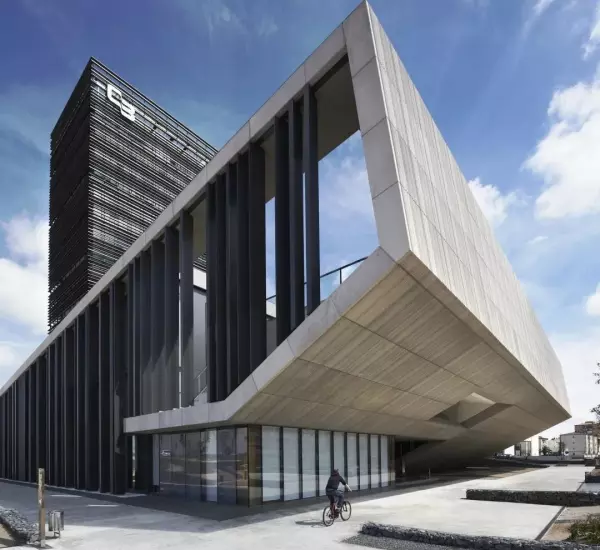

所谓的建筑幕墙

就是建筑的外墙围护,不承重

像幕布一样挂上去,故又称为“帷幕墙”

是现代大型和高层建筑常用的

带有装饰效果的轻质墙体

石材干挂背栓式和挂钩式的区别(1)

那么幕墙有几种材料呢

首先目前市面上的幕墙

主要分为三大类:石材、玻璃、金属

只是每种材料安装方式都有一些区别

咱们今天重点了解一下

石材幕墙的干挂工艺

01.

石材幕墙干挂方式

石材干挂背栓式和挂钩式的区别(2)

石材幕墙干挂方式主要有7种:

单肢短槽式、双肢短槽式、钢销式

通槽式干挂法、小单元式干挂法

背栓式、托板式

几种幕墙形式中

“短槽式”和“背栓式”最为常见

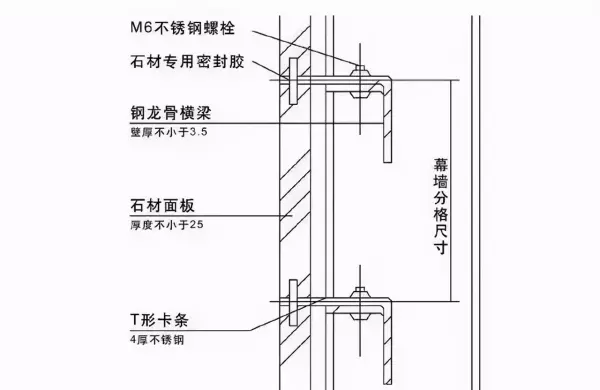

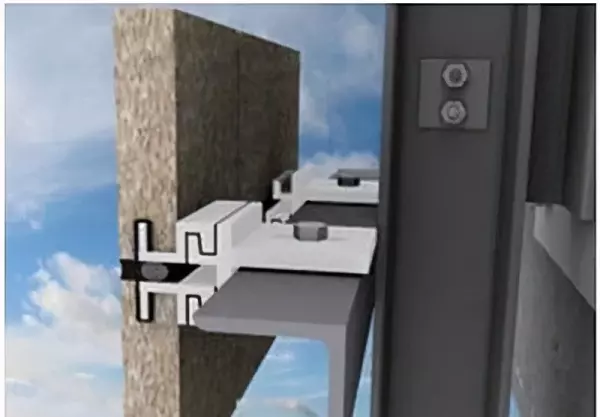

1、单肢短槽式干挂法

石材干挂背栓式和挂钩式的区别(3)
石材干挂背栓式和挂钩式的区别(4)

单肢短槽式是将相邻两块石材面板

共同固定在“T”形卡条上

“T”形卡条为不锈钢或铝合金

卡条再与骨架固定

但是现在“T”形卡条已经被淘汰

只能使用“L”形卡条

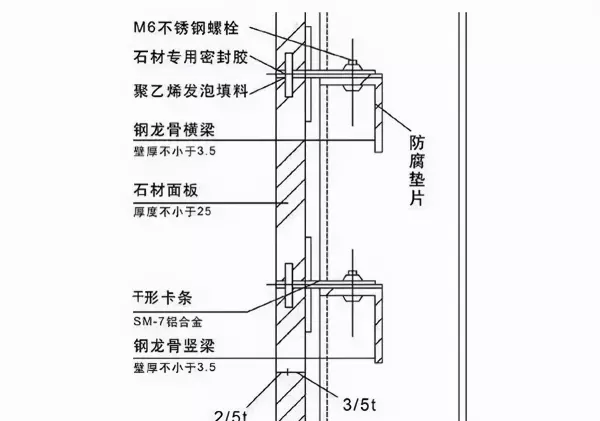

2、双肢短槽式干挂法

石材干挂背栓式和挂钩式的区别(5)

双肢短槽式干挂法是

单肢短槽的改进做法

同样也是将相邻的两块石材面板

共同固定在“干”形卡条上

“干”形卡条一般采用

铝合金挤压成型,与骨架固定

3、钢销式干挂法

石材干挂背栓式和挂钩式的区别(6)

钢销式干挂法又称插针法

是干挂石工艺中最早、最简洁的做法

钢销式又分两侧连接和四侧连接

结构特点是相邻两块石材面板

固定在同一支钢销上

钢销固定在连接板上

连接板再与骨架固定

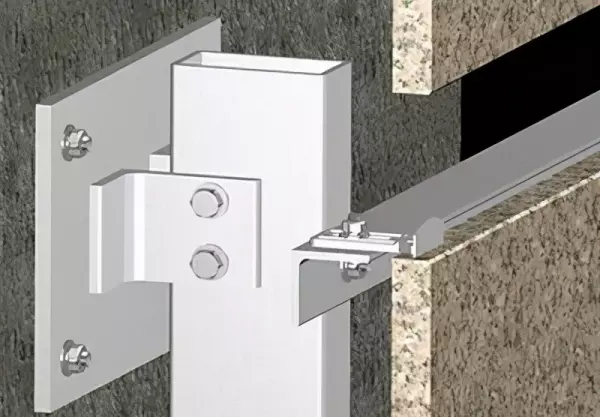

4、钢销式干挂法

石材干挂背栓式和挂钩式的区别(7)

通槽式挂法一般采用

铝合金SE组合挂件(部分采用T型或蝶形挂件)

在每块石板上下边开通长槽

槽深度小于15mm

开槽宽度宜为6mm

挂件厚度大于4mm

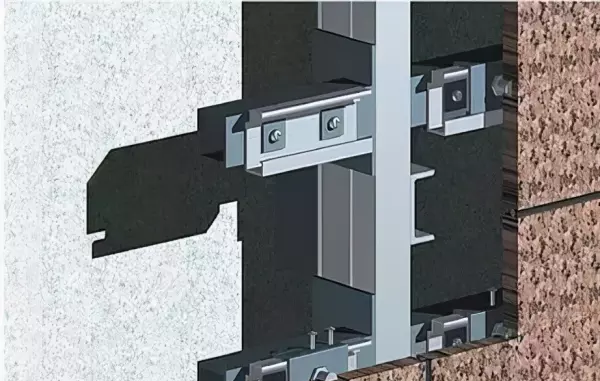

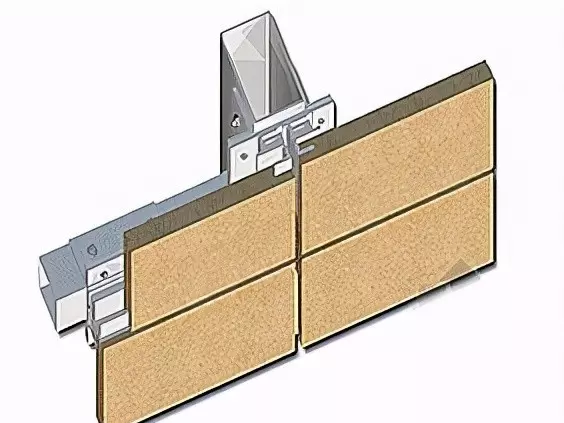

5、小单元式干挂法

小单元式干挂法是由金属副框

各种单块板材采用金属挂钩与立柱

横梁连接的可以拆装的建筑幕墙

石材干挂背栓式和挂钩式的区别(8)

小单元式的干挂法工艺中的石材

是通过铝合金卡条与骨架相连

但相临的石材均是

独立与骨架(铝合金主梁)相连

这一连接方式彻底改变了

传统干挂石材幕墙的物理性能

设计方法,加工方法和施工工艺

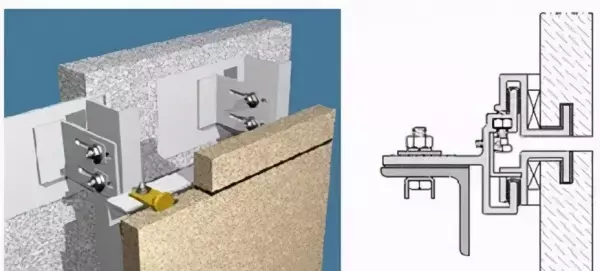

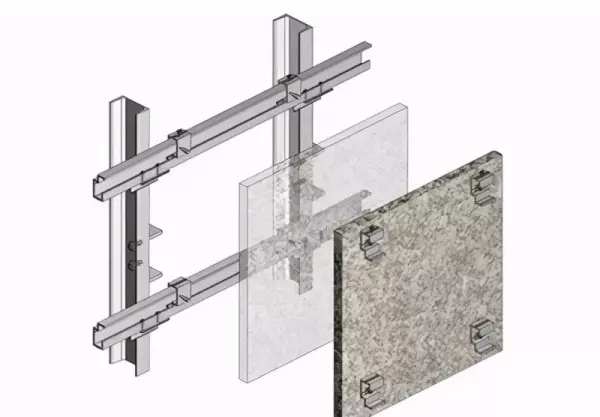

6、背栓式

石材干挂背栓式和挂钩式的区别(9)

背栓式干挂法是

将石材饰面板与龙骨结构进行连接

然后借助预埋件

将龙骨结构固定在建筑结构上

同时借助底部拓孔技术

将背栓的挂件与石材的饰面板进行有效固定

石材干挂背栓式和挂钩式的区别(10)

这种方式可以有效地

避免两者连接处的开缝问题

并消弱石材饰面板对龙骨结构的反作用

很大程度上避免了石材局部的破坏

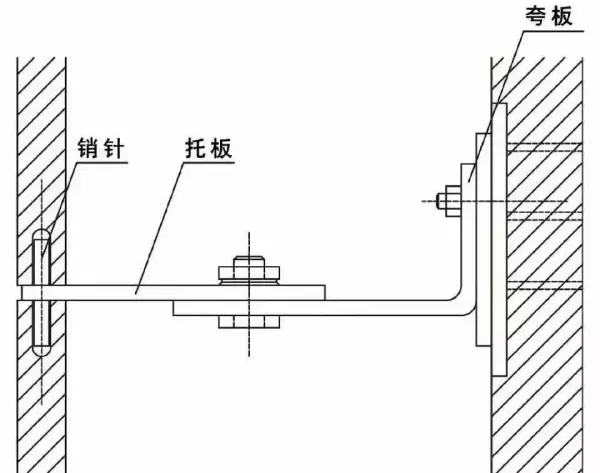

7、托板式

石材干挂背栓式和挂钩式的区别(11)

托板式的连接形式

是利用铝合金托板连接

粘接在工厂内完成,质量可靠

安装结构是采用挂式结构

安装时可三维调整

使用弹性胶垫安装

可实现柔性连接,提高抗震性能

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
