建筑行业数字化转型浪潮来袭
却面临——
业务壁垒导致数据互不流通
数据洪沟导致各方重复建模与信息录入
各方单业务模型数据质量不高
无法形成统一的、有价值的高质量数据资产
面对上下游全产业链数据资产
谁能“一模到底”
中建八局应用工作流打破数据孤岛
形成高质量的一站式数据整合办法
这套“一模到底”的工作流
是如何做到的呢
和安小居一起往下看吧
01

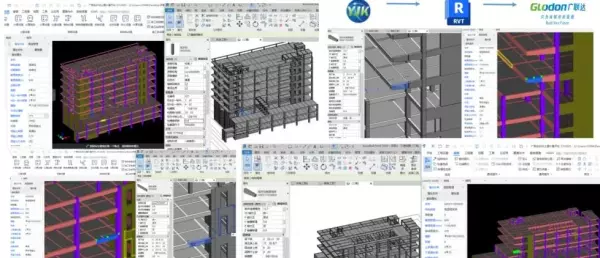

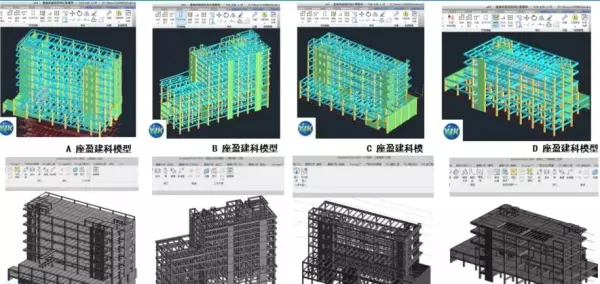

整合利用设计院模型
将结构专业盈建科/PKPM模型转化为Revit模型、并夸软件双向协同设计。利用Su建筑模型辅助转化为Revit。利用3dsmax to IFC转化道路、临建等模型。设计院模型不完之处由总包补充完整，并形成双方统一确认的模型。
02

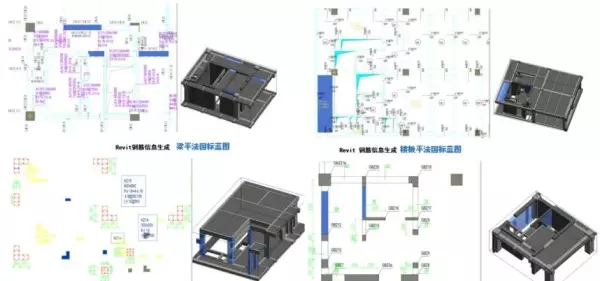

出国标蓝图与模型编码
使用国标《GB/T 50001》规范要求的出图样式，编制国标蓝图视图样板，批量转化模型为国标蓝图，确保模型的规范性和可识别性。
03
商务模型
使用Revit to GFC格式转化工具转化广联达模型，商务人员在广联达上做增量操作。
04
主体劳务模型
主体劳务公司在总包方提供给广联达模型基础之上进行深化，修改与新曾部分，经过总包方认可后，一次性同步回Revit。
05

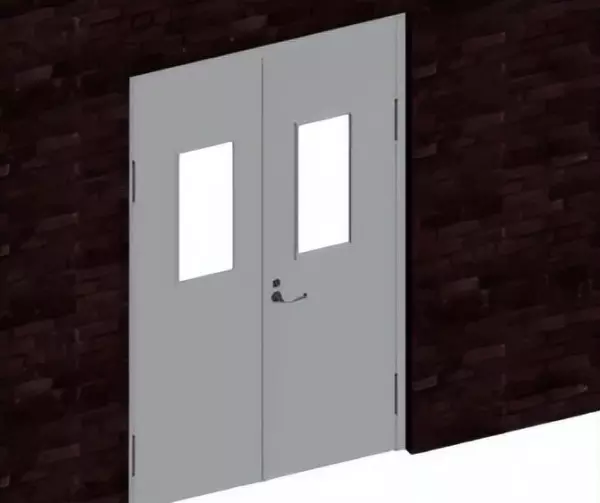

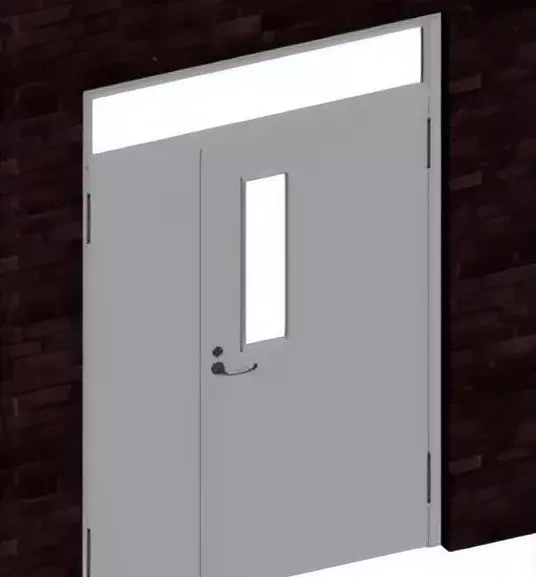

变更模型
采用“一模双形态”建模法，将设计变更，拆改前后的两个模型形态，关联到一个模型之上，作为结算与查询依据。
06

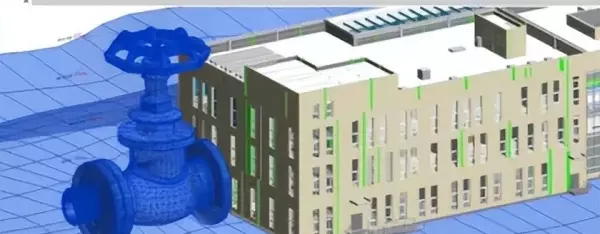

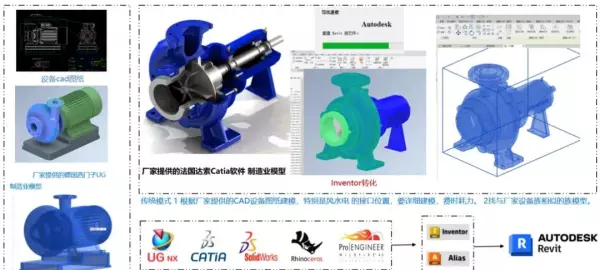

机电设备模型
将设备厂家提供的多种格式的制造业模型转化为Revit格式，形成轻量化、可迭代的BIM模型。
07

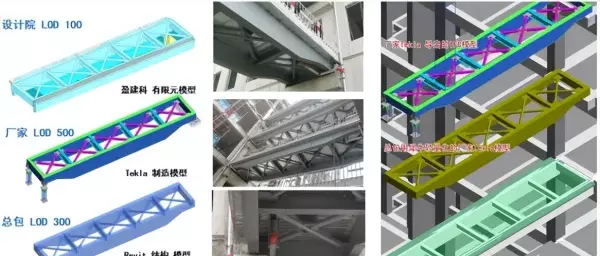

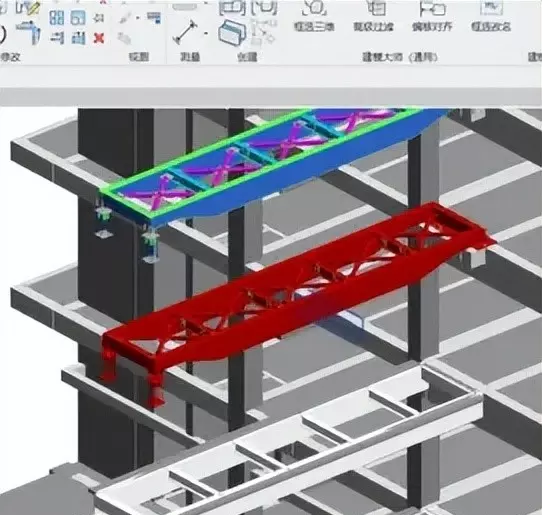

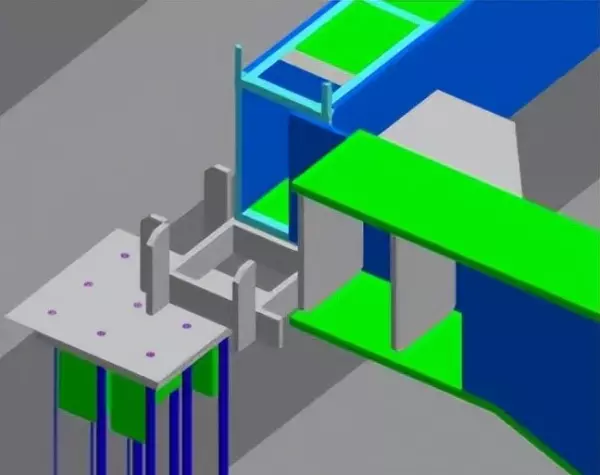

钢结构模型
实现Tekla格式文件在BIM软件中的编辑和双向互导，提升协同效率。并将了设计、总包、厂家三方模型融合为一个Revit族文件，形成数据资产。
08

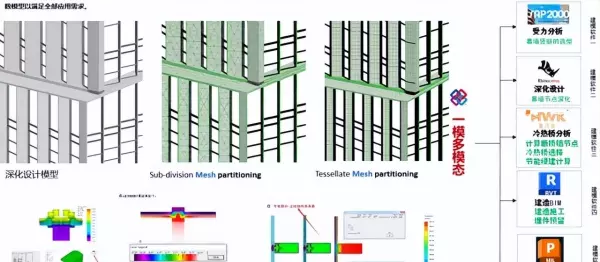

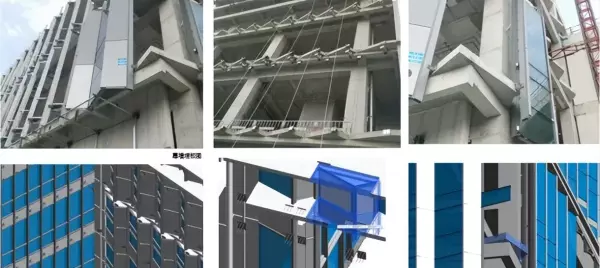

幕墙模型
研发一模多模态本元弱迭代建模法，通过建立一个模型，满足幕墙受热、受力有限元分析，制造加工精度、总包方轻量化交付、商务统计五项要求。
09
GIS模型与IFC
双向转化
将GIS数据转化为BIM可编辑模型，为施工前期场地平整提供支持，竣工后将新建构筑物IFC模型转化为GIS模型，与原始倾斜摄影模型高度融合。
10

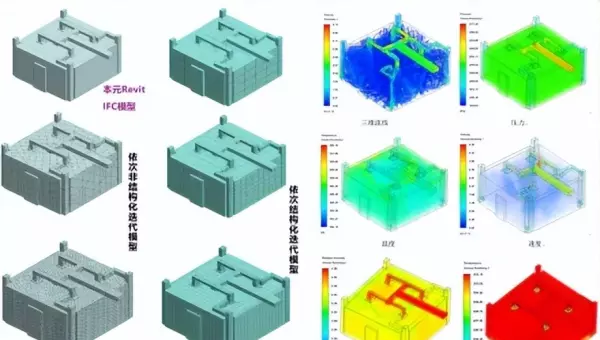

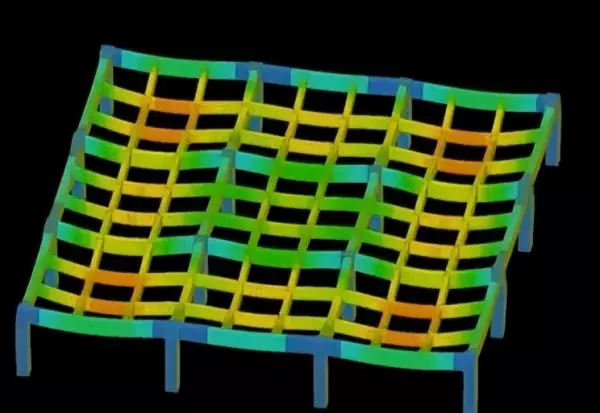

有限元分析模型
与BIM融合
将有限元分析模型与BIM模型融合为一个模型，形成具有迭代、细分的功能，避免有限元分析单独建模，并将形变分析结果作为数据资产轻量化留存。
11

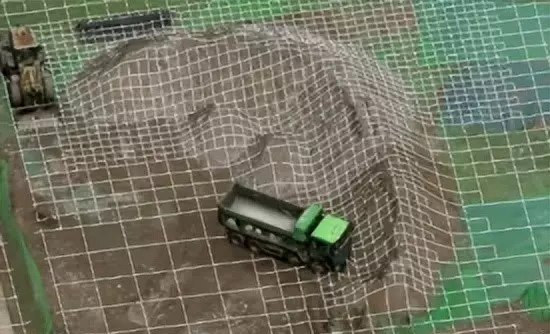

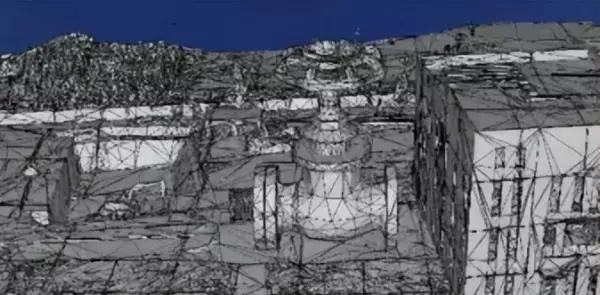

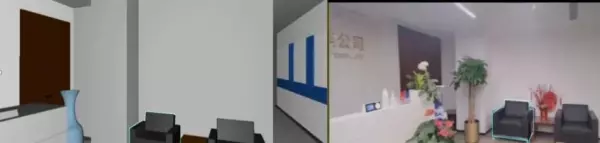

三维扫描与倾斜摄影
融合BIM管理
研发网格重铺与纹理映射轻量化技术，并与IFC模型结合，实现了真实场景中选择BIM模型运维。
12

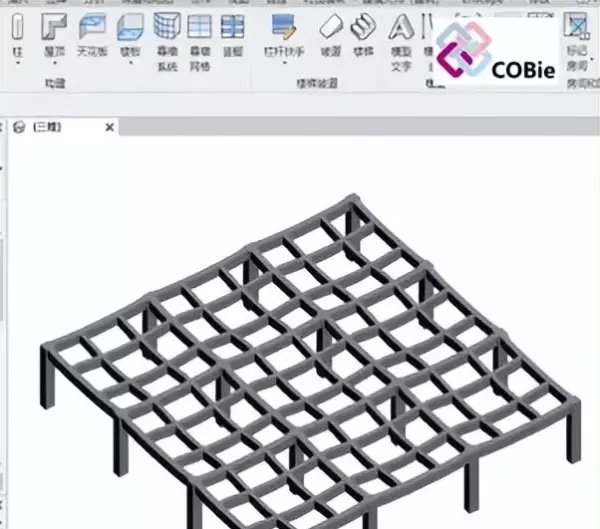

形成通用数据环境
采用Cobie信息架构管理模型和资产，实现单一数据源结构。
13
模型发布
竣工后将IFC架构导入到Unity中发布，形成不依附于BIM软件的单机运行文件。
14
数据安全
研发技术确保模型数据在不断网的情况下不与国外软件商保持同步，确保数据安全。
15
成果所属权
经过整合后的模型数据资产归属甲方与政府拥有。使用权对社会开放。以国际通用IFC格式存在。
16
全国产BIM软件
替代解决方案
随着国产软件的快速发展，在研究一模到底的过程中，逐步摸索出一条新思路，即使用中建集团AECmate、构力bimbase、广联达bimmake、大疆GIS、北京精雕、豪沃克幕墙等国产各行业软件替代国外软件的新工作流。经摸索发现一些国产软件的组合功能已经超越了海外软件巨头的部分功能。
这种工作流的实现，显著提高了工程建设行业的效率和精度，减少了重复工作，实现了信息的互通和数据的整合，为工程建设行业数字化转型提供了有力的支持。同时，它还关注了数据安全和成果所属权的问题，确保了数据资产的合理利用和保护。
