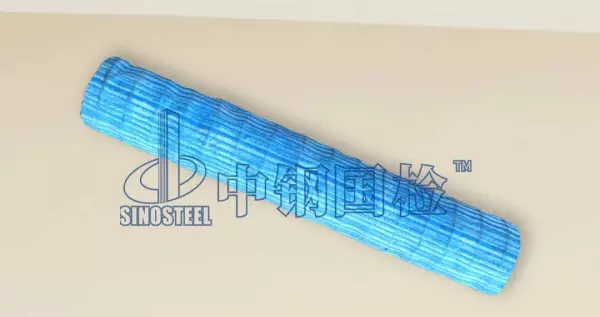

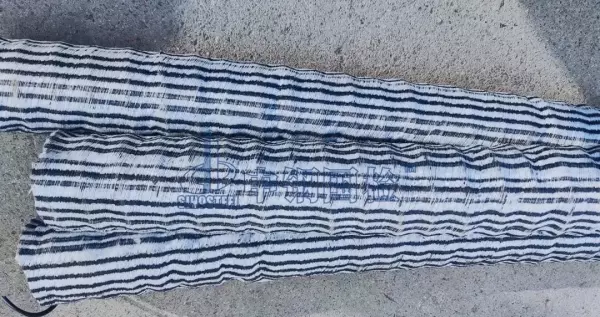

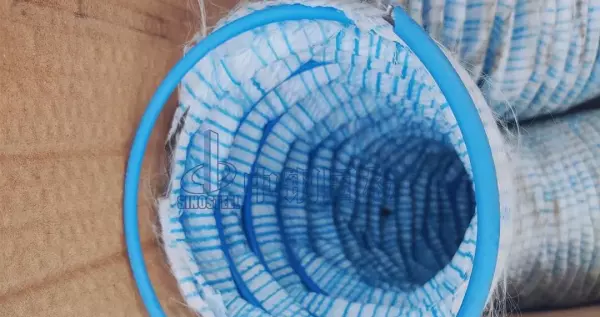

软式透水管是以经防腐处理并外覆聚氯乙烯（PVC）或其它材料作保护层的弹簧钢丝圈作为骨架，以渗透性土工织物及聚合物纤维编织物为管壁包裹材料组成的一种复合型土工合成管材。
软式透水管不仅可承受足够的土体压力，还具有非常强的耐酸碱性，能够抵抗水质和土质中的有机或无机化学成分的腐蚀，在实现透水、排水的同时，还能有效过滤并防止沉积物进入管内。因其透水层材料所具有的特质，透水软管能够起到反滤的作用，使地下水在水压力的作用下快速进入管内而不易渗出，并快速有效地将地下水排出，从而保证工程项目的安全。
软式透水管由不同的材料构成，但每一种材料均应符合相关标准规范的要求，所以要非常重视对软式透水管所用材料及整体性能的检测。
在软式透水管中作为骨架的弹簧钢丝圈，不仅所用材料要符合要求，钢丝表面还不应有拉痕、撕裂、生锈等对钢丝使用有明显不利影响的表面缺陷，且钢丝抗拉强度也应符合相关规范要求。
产品中所用聚氯乙烯材料需要材料自身符合要求，可以通过外观、黏数、K值、平均聚合度以及标准糊黏度等具体参数的测定来检测确认。另外，涂于钢丝弹簧后形成的保护层厚度也要满足不同规格相应的要求，如FH80保护层厚度不小于0.34mm，FH200保护层厚度不小于0.42mm。
有关滤布性能的检测，除了纵向抗拉强度、纵向伸长率、渗透系数等项目的检测，要格外留意的就是圆球顶破强度和CBR顶破强力。虽然两个试验对于试样大小、技术要求都不相同，但是两个试验并不是都要做，而是只需进行其中的一项。具体选择哪一项，根据软式透水管的规格来判断，FH50由于滤布面积较小，应采用圆球顶破强度试验，FH80及以上的建议采用CBR顶破强力试验。
由于软式透水管需埋入地下使用，周围会承受一定的压力，如果在使用中透水管被外力压扁，将丧失其功能和作用，从而无法有效进行排水。由此可见，耐压扁平率项目的检测对于软式透水管同样是非常重要，千万不能将其忽略掉。
要使软式透水管诸多优势得以充分发挥，保证产品满足相关技术要求是前提条件，但并不是唯一的条件。为更好地发挥软式透水管的渗水排水等作用，在施工时也要格外注意，要采取相应的措施防止软管受水平推力作用而倒管，且要进行恰当的端头处理，以保证软式透水管的使用寿命。
