朋友们大家好我是zhuangxiu，今天给大家分享19个实用的电气字母符号。

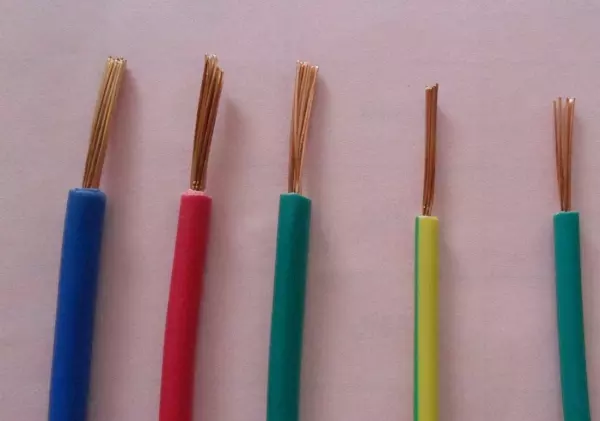

导线
L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）
很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。

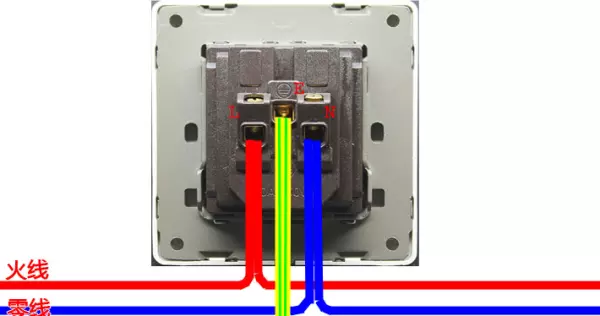

插座

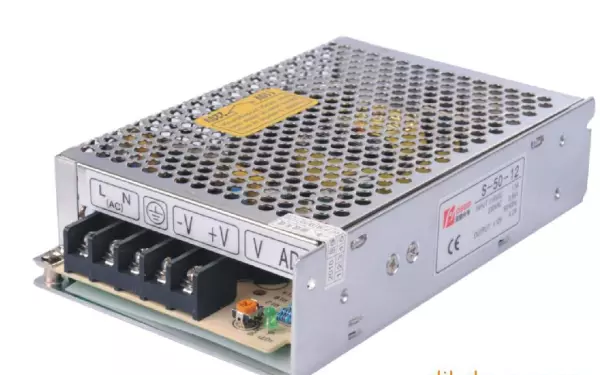

开关电源
交流（AC）
直流（DC）
这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。

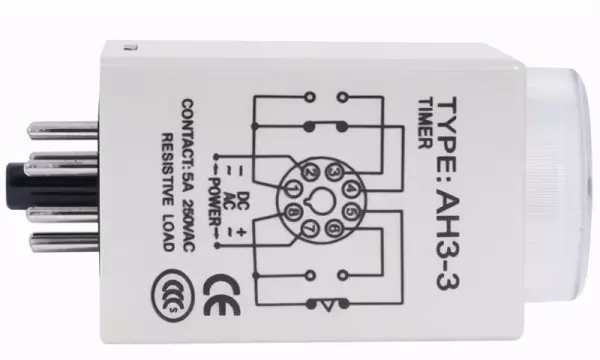

时间继电器

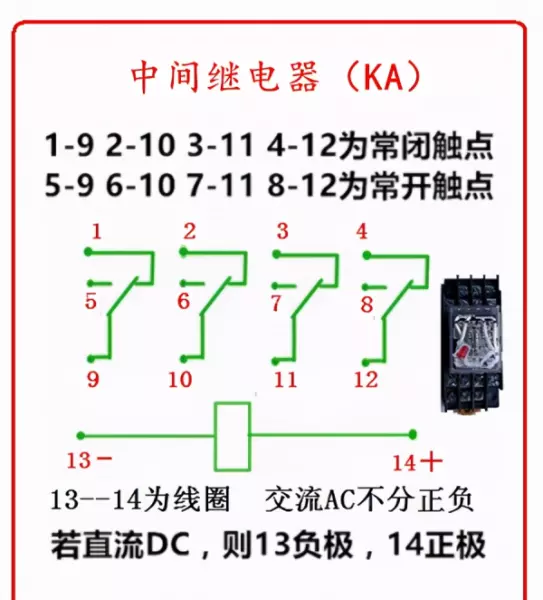

中间继电器
常开：NO
常闭：NC
很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

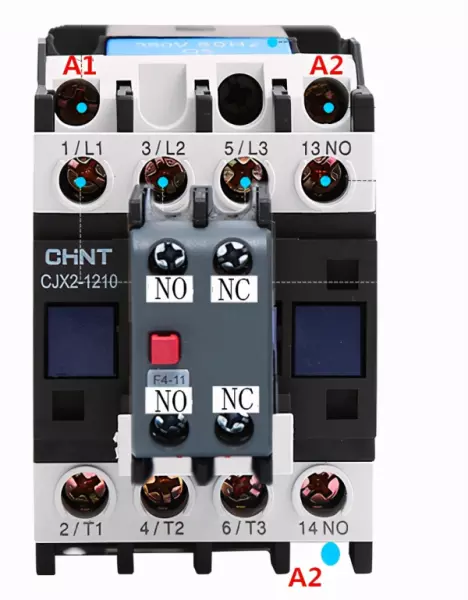

交流接触器

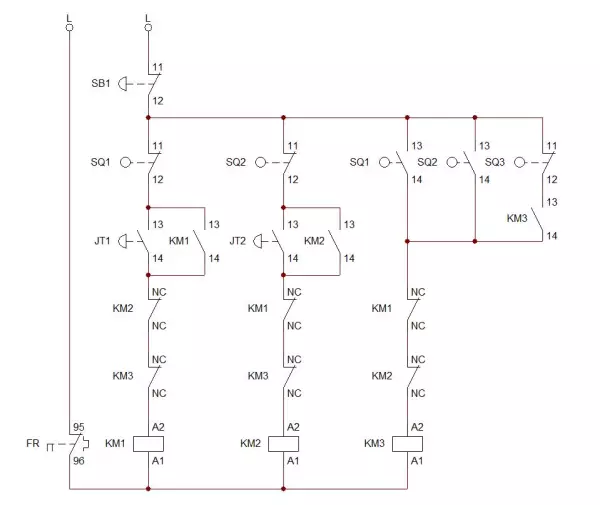

电路图
隔离开关：QS
断路器：QF
两种常见的通断开关，起到分配电能，控制线路通断的作用。隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。

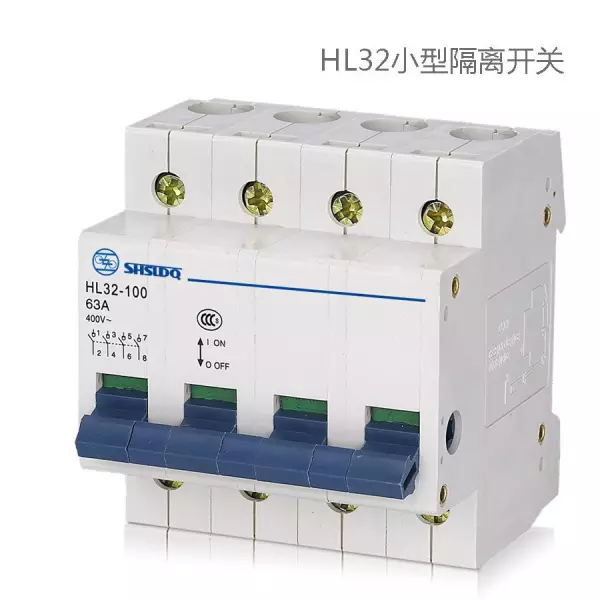

隔离开关

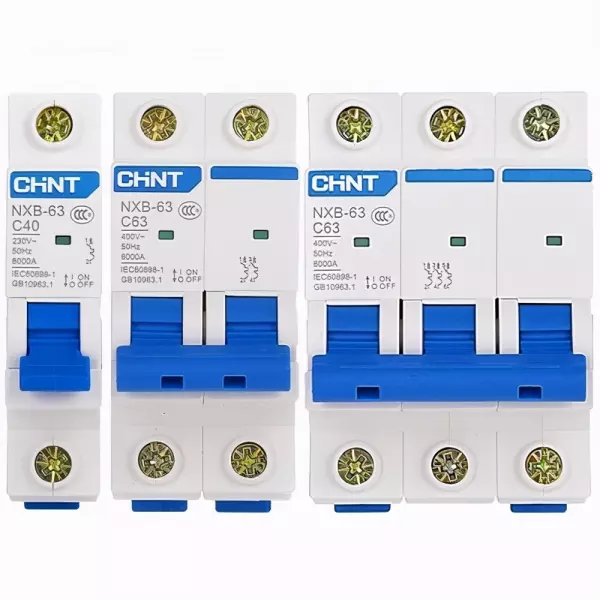

空气开关
熔断器：FU
热过载继电器：FR
两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。

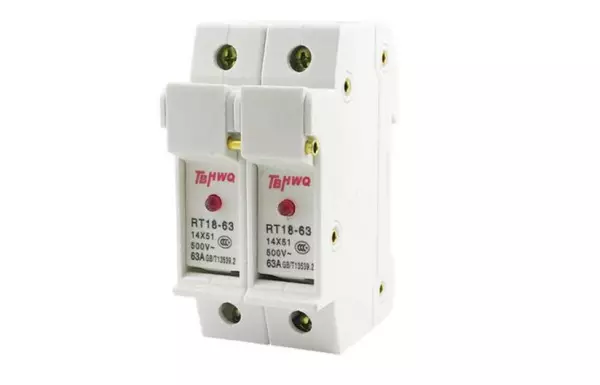

熔断器

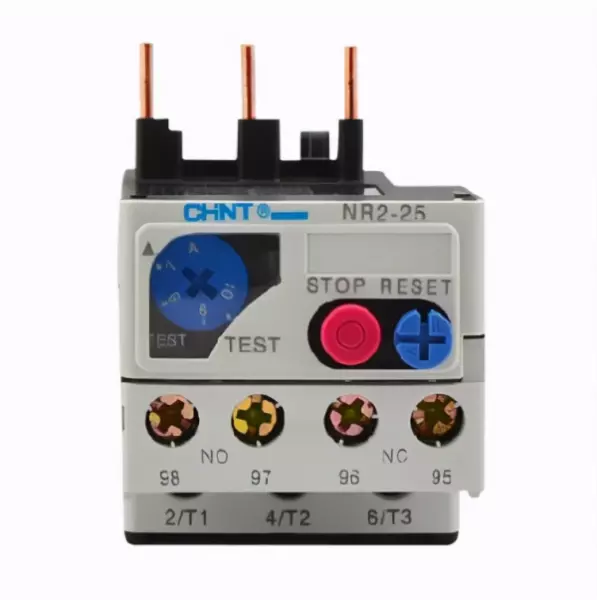

热继
电动机：M
发电机：G
这是两大类，一个属于供电设备，一个属于常见负载。

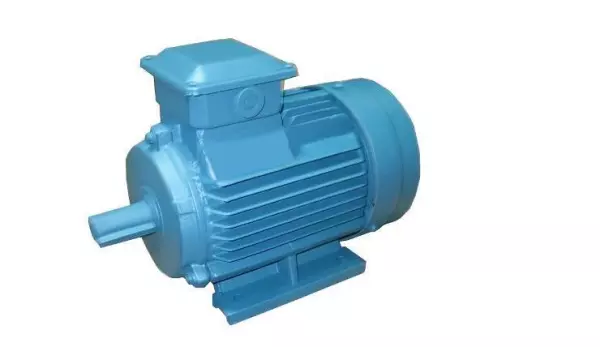

电动机

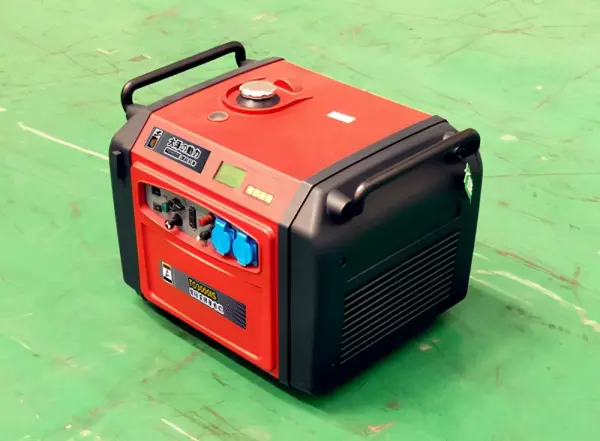

发电机
按钮开关：SB
转换开关：SA
两类常见的控制开关，包含多种样式。

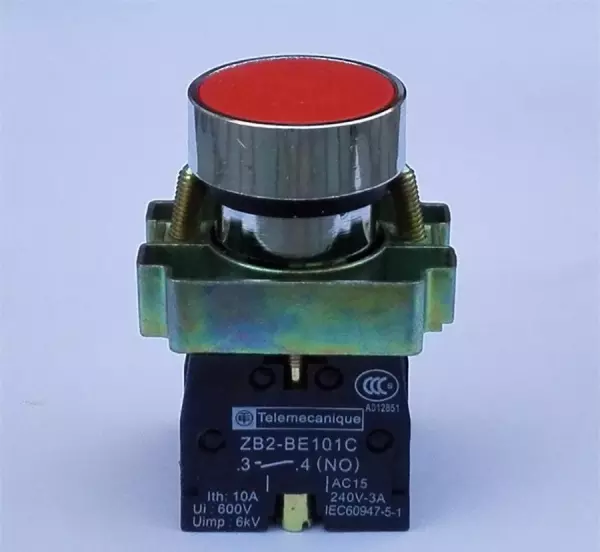

按钮开关

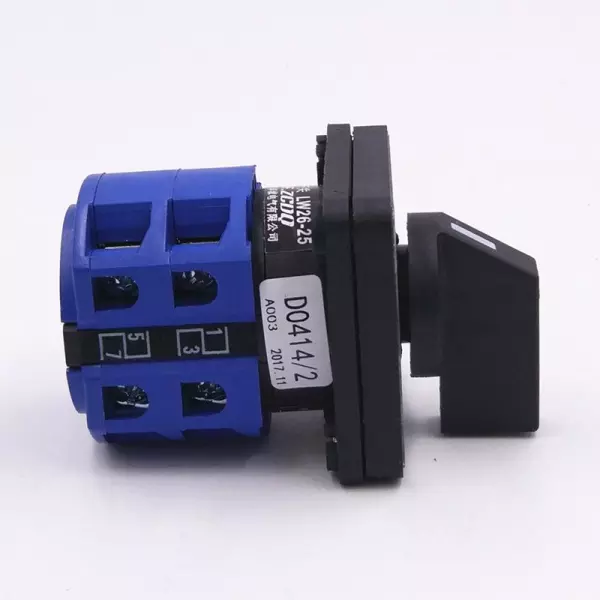

转换开关
正转：FWD
反转：REV
这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。

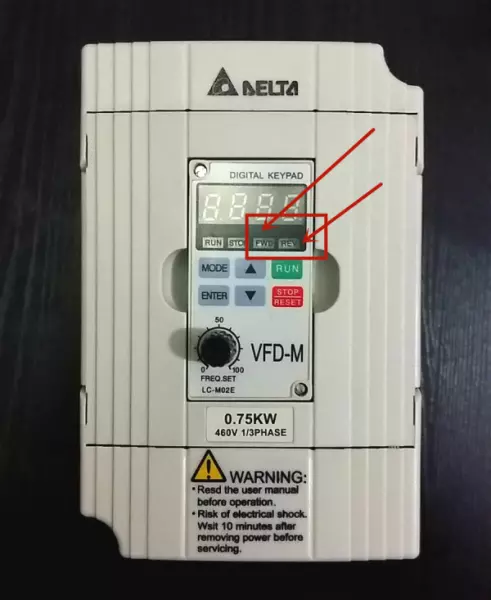

变频器上的FWD和REV
正极：VCC
负极：GND

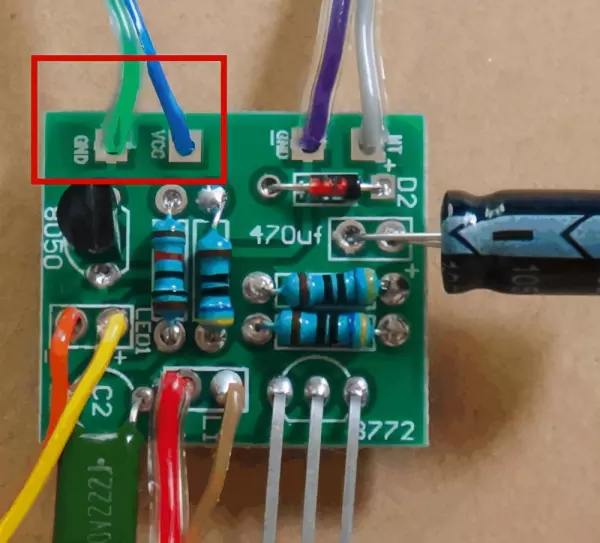

电子线路板
总结：认识了常见的电气符号，对我们看电路图和实物接线都有很大的帮助。
