构造钢筋后面1.200是什么意思

陈师傅 2028年08月14日 阅读 (88)

哈喽大家好,我是小新。

上节课讲解了桥墩一般构造图,这节课开始接着往下讲桥墩灌注钢筋构造图。

构造钢筋后面1.200是什么意思(1)

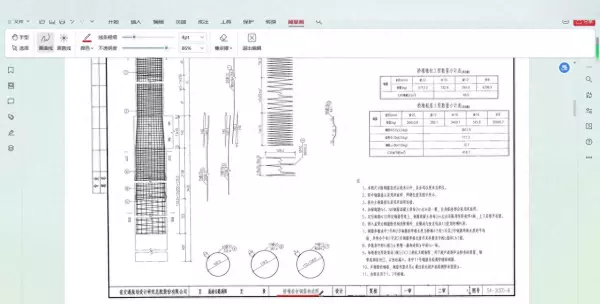

1. 看一下钢筋绒的布置图,这里面一共有多少种钢筋,自己数一下编号。这里可以看到最大的是十号筋,所以一共有十种钢筋,依次来看一下。

构造钢筋后面1.200是什么意思(2)

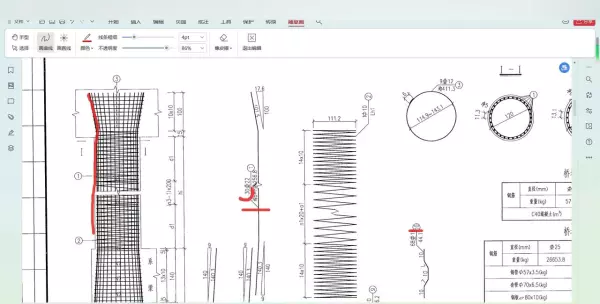

2. 这里这是一号筋,它是纵向的筋,一般是主筋,是受力筋。可以看一下它的布置形式,是这样布置的,沿着长度方向进行布置。这里的三十、五十、二十二是什么意思?前面三十指的是钢筋的数量,数量是三十根。后面五十、五十符号是三级钢 hrv 四百的。最后二十二指的是钢筋直径。

3. 看一下一一截面,在一一截面可以看到一号筋的布置形式,上面这些小黑点都是一号筋。数量三十可以在一一截面这里自己数一。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
