某天有一位工程师，他们工地有一个围墙被风吹倒了。跟我讨论了一下他的问题。
“x总，我们的一个项目，围墙被风吹倒了！”
“根据以往工程经验，一般是设计问题。”
“现在有点算不过！”
“没关系，一年倒掉的围墙不计其数，没砸死人就不是事。”
对，你没听错，一年倒掉的围墙千千万，没倒的围墙还有万万千，钢的砼的砖的都接二连三地倒。
尤其被台风一吹，倒了也就没人去计较是否设计有问题了，又没砸死人，倒了再建起来不就行了。但这话只能关起门来偷偷地说，职业道德嘛。
要知道围墙为什么这么容易倒，请参考以前我写的一个文章为什么围墙这么容易倒，今天这里就不重复了。今天讨论一下围墙具体怎么算。下面先分享一个手算的栗子，最后还分享一个用盈建科偷懒的方法。今天不分析原因，今天只解决问题。
手算围墙看起来非常简单，做起来才发现非常复杂。下面是一个工地围墙，临时构筑物。砖墙材料，蒸压灰砂砖，蒸压粉煤灰砖MU15，砂浆强度M7.5，Ftm=0.1MPa

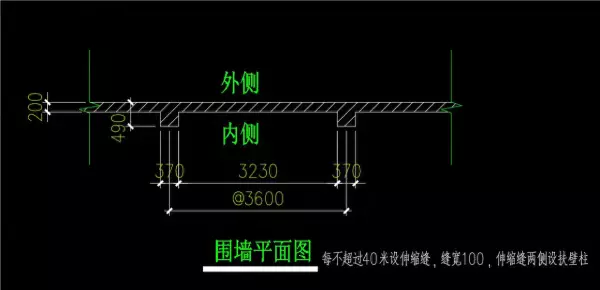

围墙平面图

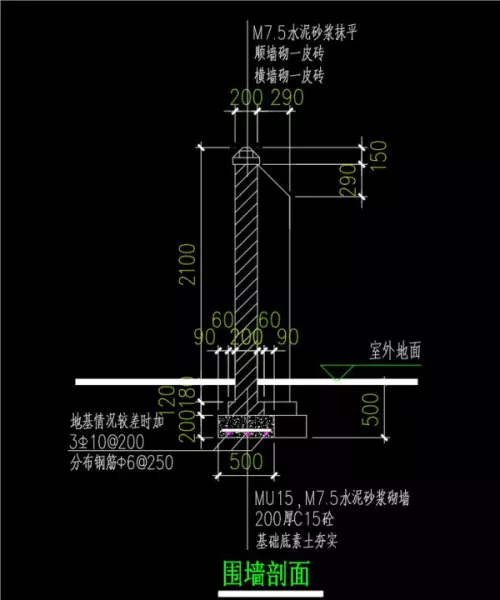

围墙剖面图

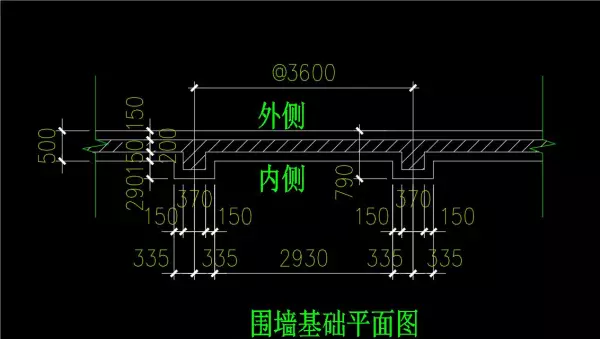

围墙基础平面图
第一步，围墙的计算单元（如果没有扶壁柱，该一步骤可以省略），围墙计算单元截面如下

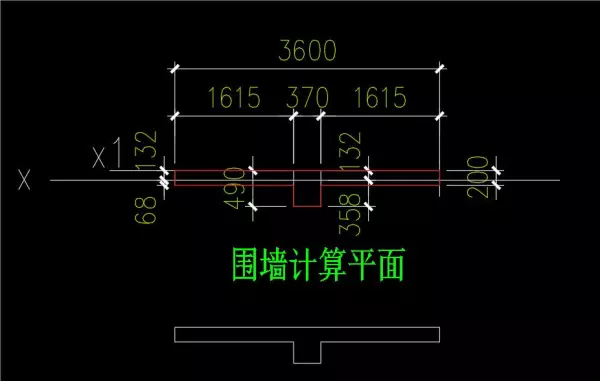

围墙计算单元
计算围墙截面抗弯抵抗矩
Sx1=1615*2*200*100+370*490*245
=109018500
A=827300
x=Sx1/A=132mm
Wx=3600*132*132/3+2*1615*68*68/3+370*358*358/3
=41694200
第二步，高厚比验算
T形墙的折算厚度挺麻烦，先按不考虑扶壁柱 估算
H0/h=2.1*2/0.2=21
u1*u2*[B]=1.28*1*26=33
H0/h＜u1*u2*[B] 满足要求
第三步，风荷载计算
风压标准值
Wk = βz*μs*μz*w0
= 1.7*1.3*1.0*0.40(按临时建筑考虑10年一遇)
=0.88(KN/M2)
其中。
βz：根据《建筑结构荷载规范》第8.4.1条，一般围墙高度小于30m但高宽比远大于1.5;自振周期均大于0.25秒；鉴于围墙为单独悬挑构件没有任何多余结构冗余，且围墙被风吹倒的工程事故较多，应按《工程结构通用规范》第4.6.5条考虑风振系数。
μs：《建筑结构荷载规范》表8.3.1-34
μz：B类5米高度以内，其他请根据情况查《建筑结构荷载规范》表8.2.1
10年一遇适用工地围墙,永久建筑用50年一遇
第四步，围墙内力计算
倾覆力矩
取一个区段（3.6m）
Mk= (0.5*h*h*Wk)*3.6
= (0.5*2.1*2.1*0.88)*3.6
= 6.99(KN.M)
注：按地面处，埋土部分有土约束，土的有利影响远大于力臂增加的不利影响,验算倾覆时直接用地面处的数值
M设=Mk*γQ
=6.99*1.5
=10.49(KN.M)
第五步，墙体强度验算
墙自重
22X2.1=46.5kn/m2
合0.05MPa
M/Wx-0.05=10.49*1000*1000/41694200-0.05
=0.20 (MPa)Ftm=0.1MPa
墙身强度不满足要求（需采取其它措施，例如增设砼柱）
用小程序计算，受拉钢筋配筋面积: As = 169 mm2，随便配两根钢筋，满足最小配筋率估计就够了。增设受力构造柱时，需要注意一般宜单独设砼基础。需要构造柱抵抗弯矩时，如果从地面圈梁起柱，则圈梁下表面依然是比较脆弱的部位，风荷载时，还是可能从该部位折断倒塌。

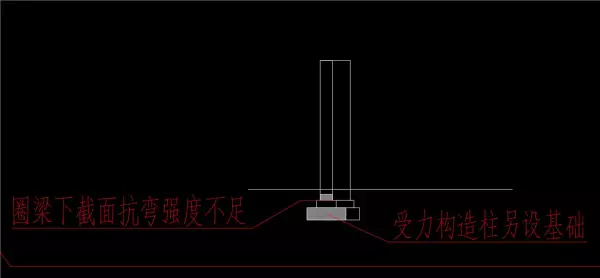

设受力砼柱宜增设基础
第六步，抗倾覆验算
墙自重
A*(H+d)*22+A0*d*18=0.83x(2.1+1.0)*22+0.46（扩大脚）*1.0X18
=64.89KN
倾覆弯矩Mk=6.99kn.m
沿砌体与混凝土垫层倾覆
抗倾覆弯矩Mr=64.89*(0.132+0.06)
=12.5kn.m
抗倾覆弯矩Mr/倾覆弯矩Mk=1.781.6 满足要求。
算是算了一遍，但是不是脑瓜子嗡嗡滴！太麻烦了，我们想回农村（用软件）。现在结构工程师搞设计，基本都是借助于PKPM和盈建科。首先想到的是，能不能偷懒，用盈建科帮忙计算。
下面先建一个模型，按3.6mx7段3m高的一个砖围墙。

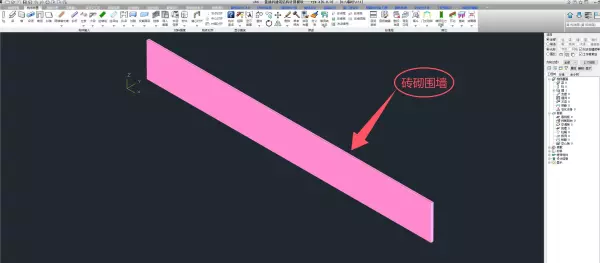

砖砌围墙盈建科模型

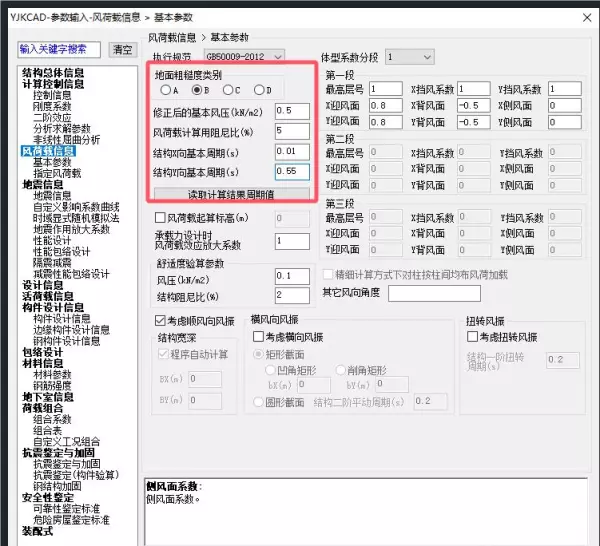

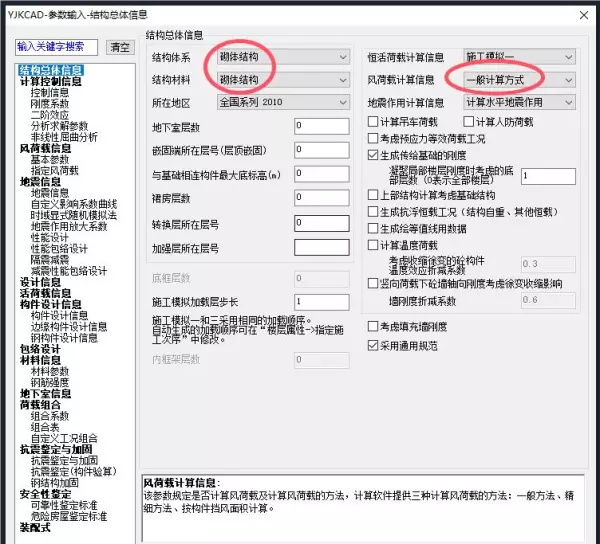

砖砌围墙计算参数1
砖砌围墙计算参数2

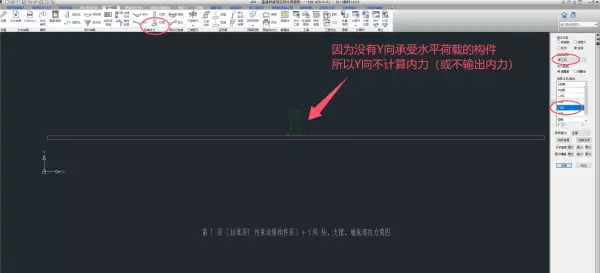

砖砌围墙计算结果
一顿操作猛如虎，结果得到二百五。计算输出结果中，我们最想得到的Y方向的墙受风荷载作用下的弯矩值，它没有输出。因为盈建科就没打算让墙承受平面外的弯矩。因为围墙平面外没有承受水平荷载的构件，所以它也就懒得输出了。所以，大家千万千万千万要注意了，用盈建科计算砖砌围墙，它根本就没有算，可千万不要建一个模型就以为它计算了，实际上它根本就没有算。你以为盈建科给你算了，盈建科以为你应该会自己算，相互迷一样的信任，然后计算书什么都能输出。假的非常地真实，一般人还看不出哪里有问题。
砖的不行，混凝土的呢。接下来再建一个3.6mx7段3m高的一个砼围墙。

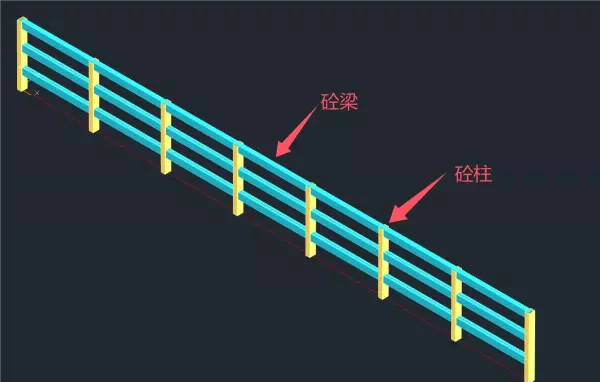

砼围墙

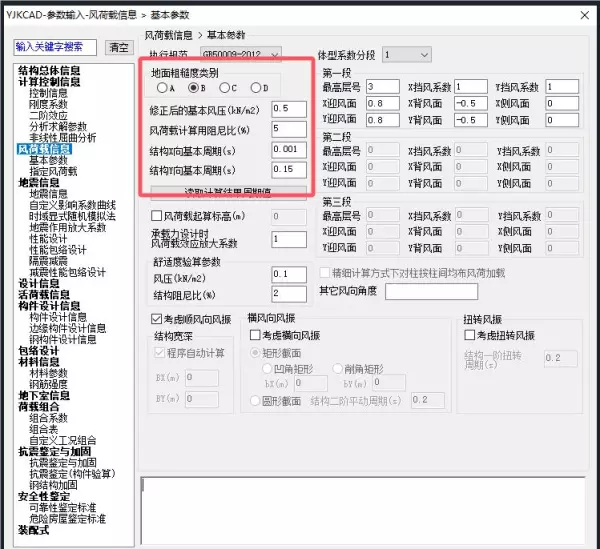

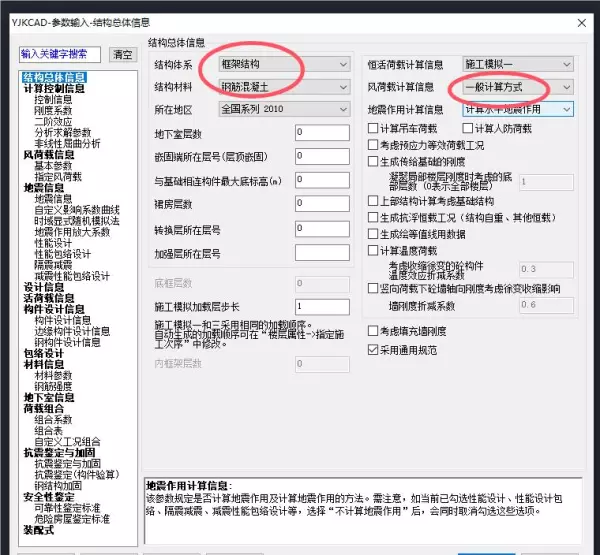

砼围墙计算参数1
砼围墙计算参数2

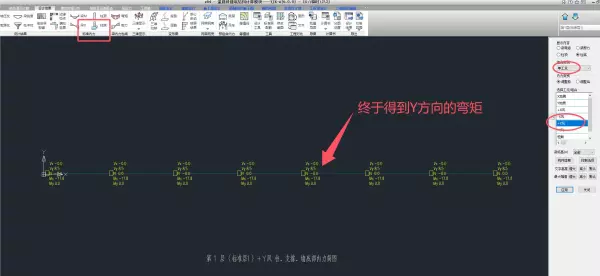

砼围墙计算结果
这次终于得到Y方向的弯矩了。那这个围墙夹墙柱（受力柱），就可以加上墙自重、土自重、基础自重设计基础和抗倾覆之类的，墙自己的强度盈建科也有计算结果输出。So easy！
甚至，还可以用盈建科来计算和设计基础。

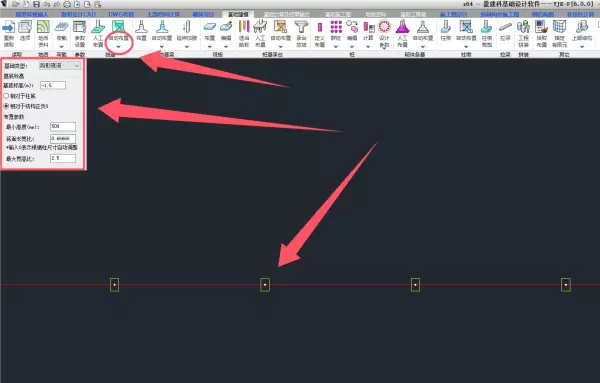

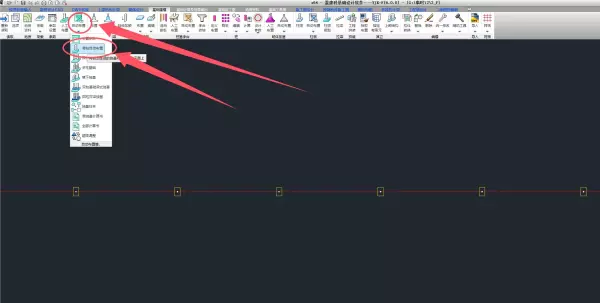

自动布置基础1
自动布置基础2

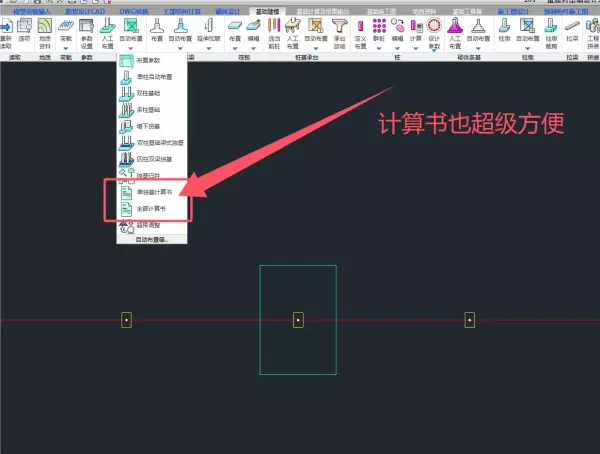

输出基础计算书

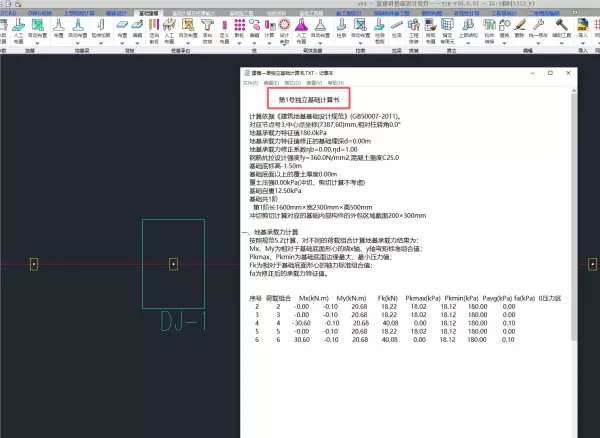

基础计算书
所以，如果很懒，不想手算围墙，那可以用盈建科，把围墙设计成框架结构，由夹墙柱承受水平荷载。这样就可以采用盈建科进行辅助计算和设计了。是不是很幸福啊！自从知道这个秘密，设计围墙再也不用靠建筑师了。
