最近在做数据中心机房的供配电项目，机房内的主控制用电单位为19寸标准机柜，机柜里面主要安装交换机的弱电设备，要求有两路电源供电，因此机柜里有两路PDU，其实就是工业插排，每台交换机分别从两路PDU上各引一路电源供电。但是很多电气的朋友对于19寸机柜并不太了解，所以小编特意搜集了一下资料，希望对大家有用。
U是一种表示服务器外部尺寸的单位，是unit的缩略语，详细的尺寸由作为业界团体的美国电子工业协会（EIA）所决定。
1U=44.45mm=1.75英寸
1英寸＝25.4mm
19英寸=482.6mm

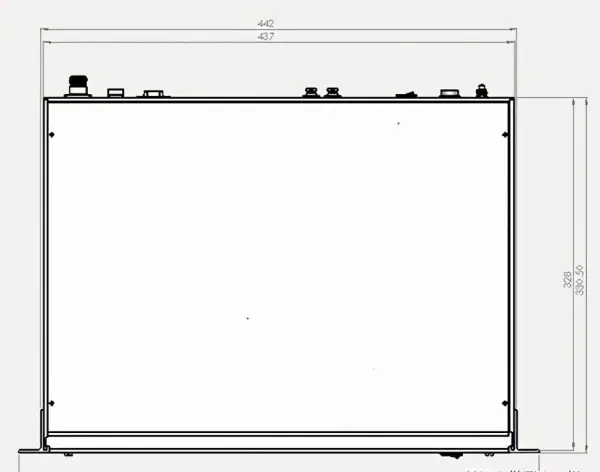

规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。设备的深度不同，国标标准里没有规定深度必须是多少，所以设备的深度由设备的生产厂家自定。
19表示的是宽度，就是可以放置下19英寸的机架式服务器的机柜，所以有时也将满足这一规定的机架称为“19英寸机架”。

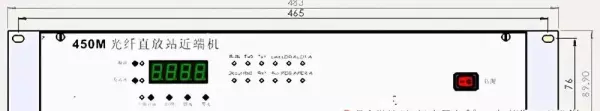

19英寸是482.6mm宽(设备两边有"耳朵"，而耳朵的安装孔距是465mm)。
19寸标准机柜内设备安装所占高度用基本单位"U"表示，1U就是4.445cm，2U则是1U的2倍为8.89cm。U是指机柜的内部有效使用空间，使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。
之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。大多数工程级的设备的面板宽度都采用19英寸,安装孔距为465mm，因此，机柜只要能满足多数19寸设备的安装,则该机柜就是标准机柜。
对于一些非标准设备，大多可以通过附加适配档板装入19寸机箱并固定。
19"标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统、通风系统。19寸标准机柜外型有宽度、高度、深度三个常规指标。虽然对于19寸面板设备安装宽度为465.1mm，但机柜的物理宽度通常为600mm和800mm两种。高度一般从0.7M-2.4M，根据柜内设备的多少和统一格调而定，通常厂商可以定制特殊的高度，常见的成品19寸标准机柜高度为1.6M、1.8M和2M。机柜的深度一般从450mm-1000mm，根据柜内设备的尺寸而定，通常厂商也可以定制特殊深度的产品，常见的成品19寸标准机柜深度为450mm 600mm、700mm、800mm、900mm、1000mm。
机柜还分U度，还有深度。一般的都是42U（柜子高度2000mm）的高度，这里的1U 和19英寸，都是由EIA制定的工业标准。
因此，没有1U的机柜，只有1U的设备，机柜有4U--47U不等的，也就是如一台高度42U的机柜理论上可以安装42台1U高的设备，但实际一般放10-20个正常,因为他们之间需要间隔散热。
19英寸机柜架尺寸如表1：

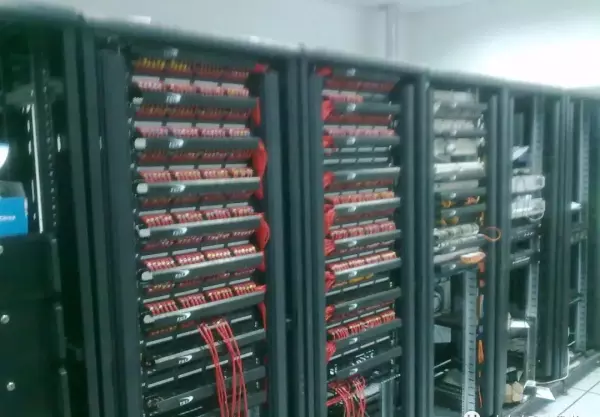

服务器机柜、网络机柜一般是用冷轧钢板或型材制作，用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。19英寸标准机柜选购应注意以下几点：
(1)机柜生产标准按ISO质量管理体系标准，兼容19"国际标准及其它标准。
(2)机柜选材：用优质冷轧和冷轧拉伸钢板，选材厚度1.5mm以上。
(3)机柜前门处理工艺及门锁：钢化玻璃厚度，门锁样式，双开后门的方式有利于节省空间，方便安装及拆卸。
(4)机柜钢板表面处理工艺。
(5)机柜表面涂层工艺。
(6)机柜钢板加工技术要求。
(7)机柜紧固件采购，安装螺丝螺母、脚轮，脚钉选用。
(8)机柜电器部分选用：电源选用含有CCC认证。风机转速，噪音、使用寿命等。
(9)机柜设计标准。
(10)机柜使用技术和环境要求：机柜设接地点，确保机柜有效接地。机柜上下左右留有走线孔，机柜底部大走线盖板可调节。机柜组装迅速，并完全可迅速拆卸。机柜整体承重。工作环境。
(11)服务器机柜、网络机柜售后服务要求。

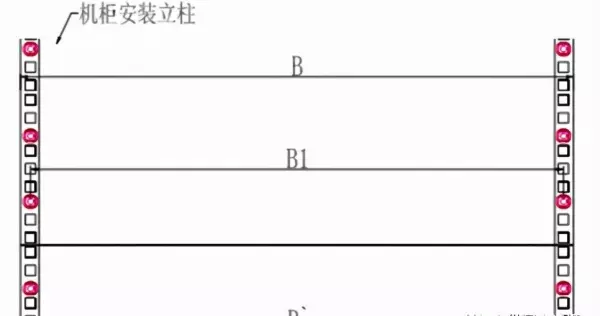

1U之间有3孔，中孔为中心，两远孔间距31.75mm，两边安装柱之间距离为465mm。
