呼吸式夹心保温墙构造措施较多，需要在施工中处理拉结筋埋设、支承结构施工、保温材料防火层设置、保温层安装、通气口设置等，过程控制对工程质量尤其是呼吸功能的有效性起着至关重要的作用。本文以混凝土支承结构为例说明施工方法。
施工工艺流程

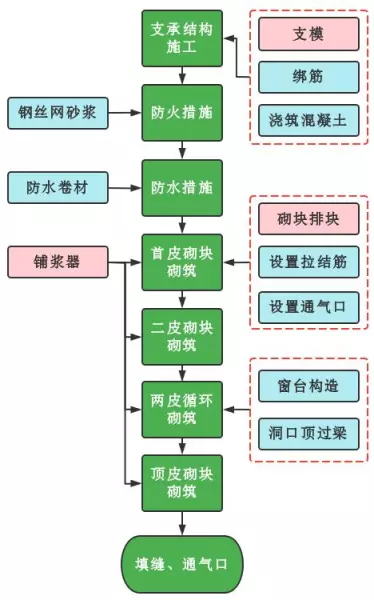

夹心墙一般在主体结构完成后施工，内外叶墙间的拉结筋需要在主体结构施工时埋设，并应控制其高度与外叶墙砂浆灰缝标高相对应。支承结构（采用混凝土时）与主体结构同时施工（现浇），也可以采用预制方式建造。外叶墙与普通砌块砌体墙有一定差别，需要保证砌块孔洞通畅，此外还需要处理拉结筋构造等，图1为工艺流程。
图1 呼吸式夹心墙施工工艺流程
支承结构施工

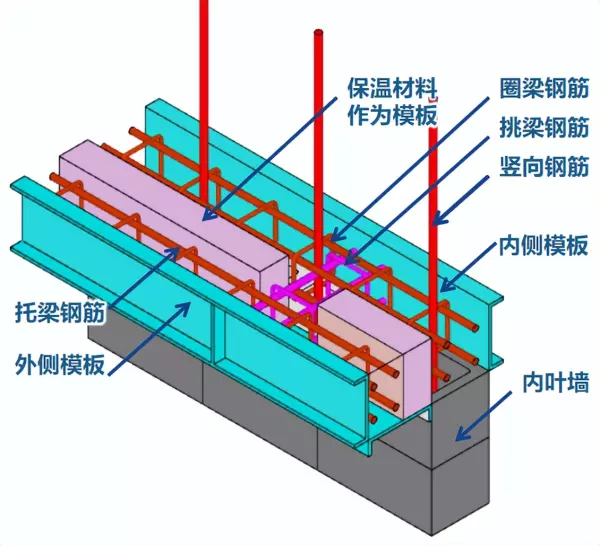

外叶墙支承结构可采用钢筋混凝土构件或钢构件，当建筑允许在支承件处设置装饰件时，可采用钢筋混凝土支承结构。当采用现浇方式施工时，与主体结构的圈梁同时支设模板，可利用圈梁和承托梁间的保温层作为支承结构施工时的模板使用，如图2所示。
图2 支承结构施工

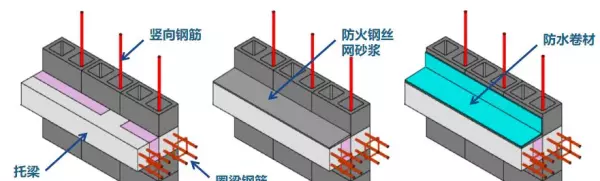

在支承结构顶面，需要设置钢丝网砂浆层作为保温材料防火构造，并沿其表面设置坡向外部的防水卷材，如图3所示。
图3 防火防水做法
保温层施工

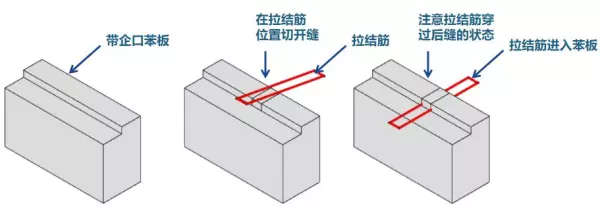

将保温材料（一般为苯板）按拉结筋竖向间距切割成块，使得企口接缝刚好在拉结筋高度。拉结筋穿过保温层时，应在拉结筋通过处用刀片将苯板切开一条缝，拉结筋沿缝隙压入苯板，缝隙会闭合。当通过处出现破损，应使用聚氨酯胶封闭严实。见图4所示，图中仅示意了拉结筋下方苯板的施工。
图4 拉结筋穿过保温层做法
外叶墙施工
外叶墙从支承梁顶开始砌筑，一直砌筑到上层支承梁底（支承结构间距与抗震要求有关，7度区可以为2层楼高），中间涉及到拉结筋设置、通气口设置、过梁设置等，一般有以下关键点：

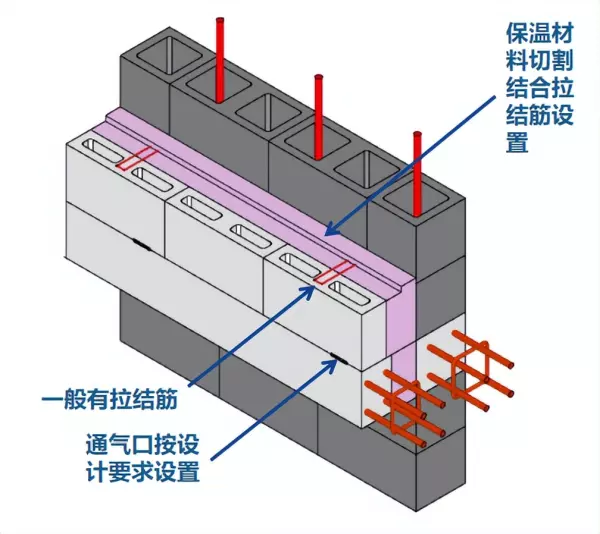

◆首皮砌块底设置通气口。施工时可先用占位装置占位，后期统一用通气口替换，以避免施工中损坏通气口。
◆首皮砌块顶设置拉结筋。拉结筋竖向间距400mm，边缘距离采用200mm，即一皮砌块高度。
图5 首皮砌块砌筑状态
◆十二皮左右设置窗洞口过梁。当有外观要求时可采用钢质过梁，采用混凝土过梁时需要采用装饰方法处理其外观。
◆顶皮砌块设置通气口。顶端的通气口与底部的通气口相对应，儿交错布置，以增强整个墙的通气效果。
◆顶皮砌块顶部嵌缝。一般采用弹性材料，增强外叶墙整体性的同时，预留上层墙体的变形空间。

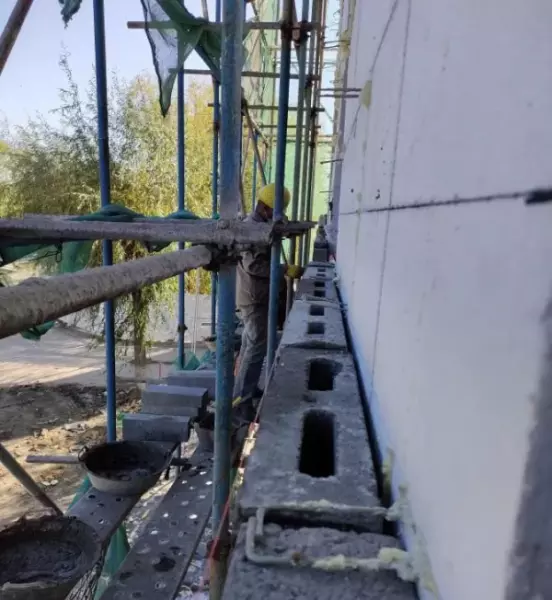

◆使用铺浆器避免砂浆落入砌块孔中，以保证通气孔道通畅。图6为施工现场情况。
图6 外叶墙施工中
质量检验要求
呼吸式夹心墙质量控制重点中拉结筋数量与位置、孔洞通畅等需要在施工过程中监控到位，保温层采用企口方式拼接，此外对保温层和外叶墙施工结束后的质量检验，应该满足以下要求：

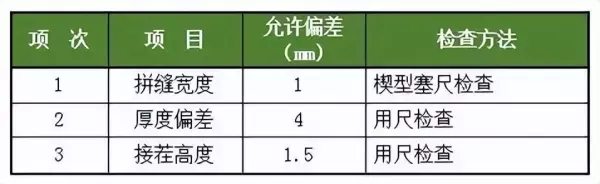

保温板面层的允许偏差和检验方法

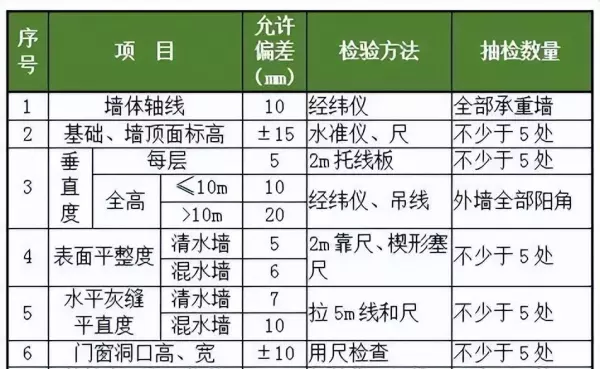

墙体施工质量检验标准
注：以上墙体检验垂直度和平整度不适用外叶墙为劈裂砌块的情况。
结语
呼吸式夹心墙施工，需要注意施工过程控制，确保结构安全、构造有效，才能使呼吸式夹心墙达到免维护使用。本施工工艺同样适用于超低能耗建筑施工，但需要以更高质量标准控制，以满足其更高的节能要求。（达城绿建）
