最近不断有人提问装修中开关、插座的设计方位及数量。近日闲来无事，草拟了以下几幅图，希望对正在装修或准备装修的人有帮助。
下列所有图中，均按照房间内最少插座、开关用量绘制的，建议如果资金、空间都允许的话， 尽量多留出几个备用插座。
图中，所有电线接头，在实际操作中均需要在接线盒内接线，以方便日后维修。
配电箱内断路器的数量，根据房间大小，略有不同。一般住宅在交房时房间内会配备配电箱，但如果配电箱损坏，或质量较差，可以自行更换配电箱，配电箱的组装教程，我会在以后的文章中写。

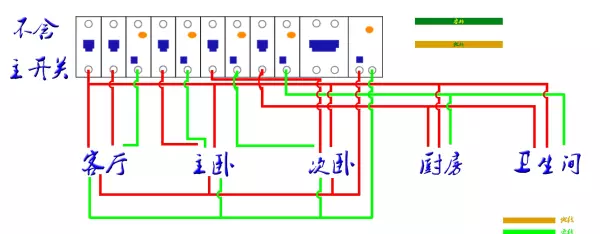

配电箱内电闸的排列顺序、型号以及数量，不同的设计者会有不同的思路。本文列举最常见的一类配电箱。以二室一厅为例（餐厅面积较小，含在客厅范围内）：
除主开关外，支路开关共需要1P断路器1个，1P漏电断路器4个，2P漏电断路器1个（零地排布线省略）。
其作用及布线范围分别为：
1P断路器，控制各个房间的电灯，需要从下口取线（火线）拉向各个房间（所有有灯的地方）；
1P漏电断路器，控制房间内的五孔插座，客厅、主卧、次卧、厨卫各用单独的一个断路器控制（厨卫共用一个）；
2P漏电断路器，控制所有三孔插座（空调、热水器等大功率用电器使用），布线时从下端取线，拉向所有三孔插座的预留位置（应该再有一条线拉向卫生间，图中有误）。

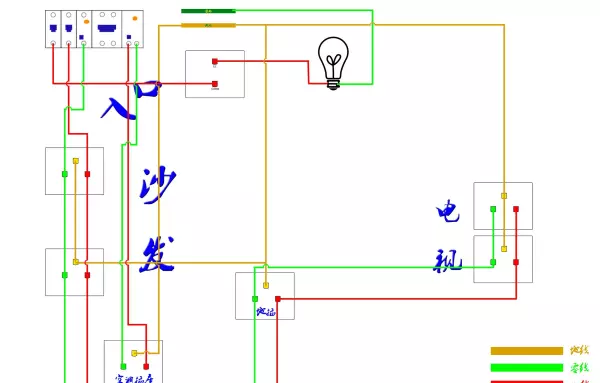

客厅是用电最多的地点，布线图如下：
沙发后方的两个插座，是供手机充电或笔记本电脑使用的。
电视柜后方两个插座，分别供电视机和机顶盒使用，如需把猫和路由器也放在这里，则需要再多安装两个插座。如今电视一般配有遥控接线板，更省电、更安全，但即便如此，也至少要在电视机后面预留两个五孔插座。
地插是供茶几上的茶盘烧水用的，必要的时候还可预留给吸尘器等设备备用。

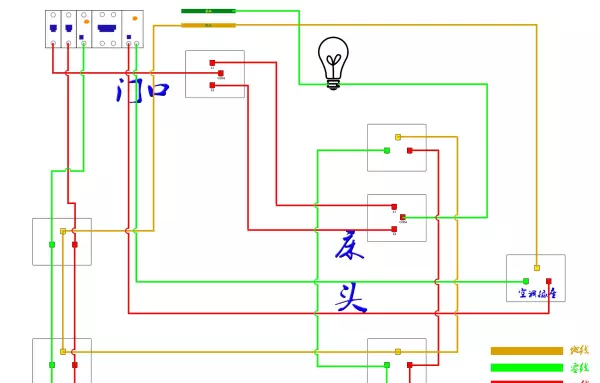

主、次卧的开关、插座数量和位置相同，若是主次卧房型不同，可酌情进行变更。
在卧室内设计了双控开关，一个开关在门口，另一个在床头，避免了晚上关灯的困扰。床头的开关，可以设计在床头一侧，亦可设计在床头正中央，但床头中央的设计在关灯时手需要伸的更长，而且锁死了床头的高度。必要的时候，还可以设计三控开关，在床头两侧各安放一个。
床头两侧的插座设计高度应该与床面高度相当，以方便晚上手机充电。若是有兴趣，可以考虑集成了USB接口的插座，更为简洁，不过成本要比普通插座稍高。
如果床头空间有限，可以选择一开五孔插座，将床头开关与床头插座合二为一，只不过这样的插座在操作时有一定的危险性，家中有小孩的建议不要选择，以免孩子在关灯时把手伸进插座的孔里。
床尾的连个插座是备用插座，日后若有空气净化器、加湿器、蚊香液等设备，可以从此处取电。这两个插座虽为备用插座，却不可或缺。
卫生间是用水最多的地方，这里安装的插座应该越少越好，除了必须使用的，尽量不要预留备用插座。

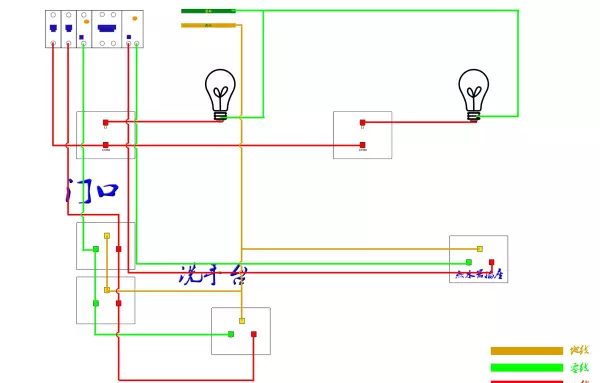

下图是干湿分离式卫生间，如果是整体的卫生间，把右侧的电灯以及开关去掉即可。
洗手台右侧的两个插座，是供吹风机、剃须刀充电时使用的。
洗手台正前方的插座，高度应该在镜面以上，是供镜前灯使用的。即便装修时不打算安装镜前灯，也建议保留此插座，日后可以安装一个小夜灯，起夜时不用再开大灯刺眼。
热水器插座是三孔插座，如果热水器不安装于此处，可以将此插座移动到所装房间内（此系列图没有在其它房间设计）。
如果打算使用电动马桶盖，请在马桶旁设计一个五孔插座，如果不打算使用，建议取消此插座（图中未设计），因为此插座高度太低，容易受潮。

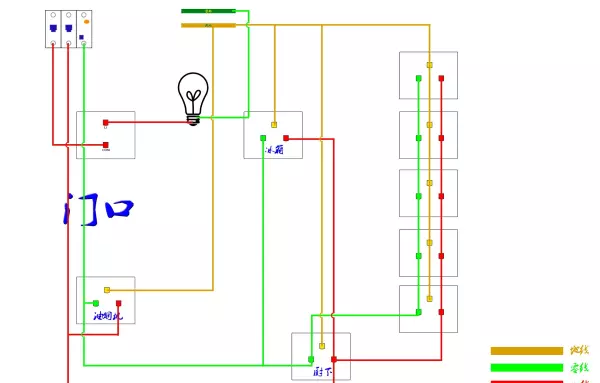

厨房的设计原则只有一个——尽可能多的预留插座。
其中，油烟机的插座是需要设计在顶柜内的。
厨下插座是安装于洗菜池下方，供净水机使用的。如果计划使用热水宝，请在此插座旁边并排再设计一个。
右侧并排的五个插座，是安装在台面上的。供微波炉、水壶、烤箱、电饭煲、电压力锅、电磁炉等厨房电器使用的。
厨房电器花样繁多，也有诸多电器没有被设计进来，例如洗碗柜、消毒柜等，如需安装，请提前预留位置。
