智能灯光控制器怎么接线方法图解

陈师傅 2026年10月23日 阅读 (51)

智能路灯控制器:又称智能路灯控制开关,不用近距离手动接触路灯开关,使用手机或者电脑软件程序对路灯进行开、关控制,不受天气、山川、河流等因素的影响。

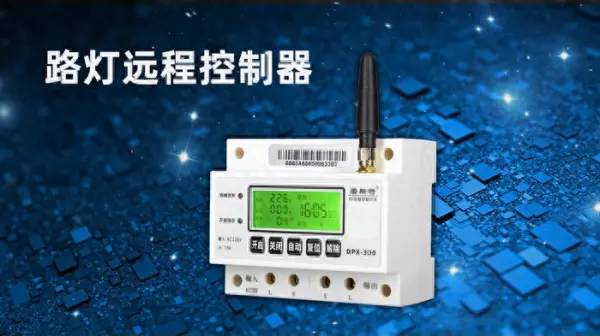

智能灯光控制器怎么接线方法图解(1)

智能路灯控制器

智能路灯控制开关怎么接线?

使用智能路灯控制开关控制单台或者多台路灯,且功率小于2200W。

1.220V市电接入空气开关,空气开关火零线接在智能路灯控制开关左侧的进线口。

2.路灯的进线直接接在控制器右侧的出线口。

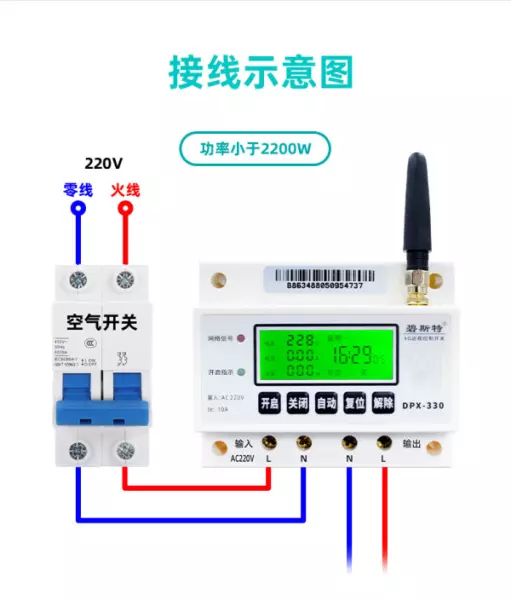

智能灯光控制器怎么接线方法图解(2)

智能路灯控制器

使用智能路灯控制器控制一条街或者一片局域的路灯总开关,且功率大于2200W时,需要添加交流接触器。

1.220V市电接入空气开关,空气开关火零线连接控制器的进线。

2.再从空气开关接出另外一组火零线接在交流接触器的L1、L2上。

3.智能路灯控制器的出线端子连接到交流接触器的A1、A2上。

4.路灯总开关的火零线连接在交流接触器的T1和T2上。

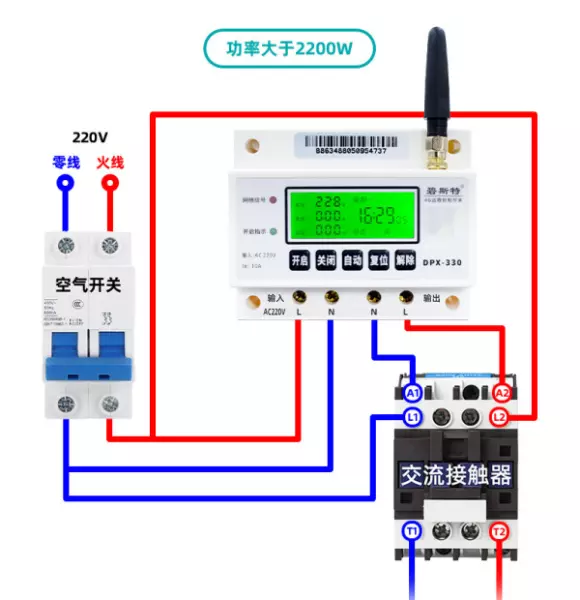

智能灯光控制器怎么接线方法图解(3)

智能路灯控制器

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
