故障现象：一台美的牌 C21-RT2125 型超薄触摸电磁炉，用户说一插市电空气开关就跳闸，无法使用。
分析与检修：根据用户反应分析，会跳闸估计是机内严重短路，无疑是功率管或整流桥堆击穿所致。于是接手时不敢直接试电，而先用数字表在电源线的插头两脚测量，显示机内并没有短路。由此判断，该机是用户在插电跳闸的时刻，机内保险丝也同时熔断而开路。

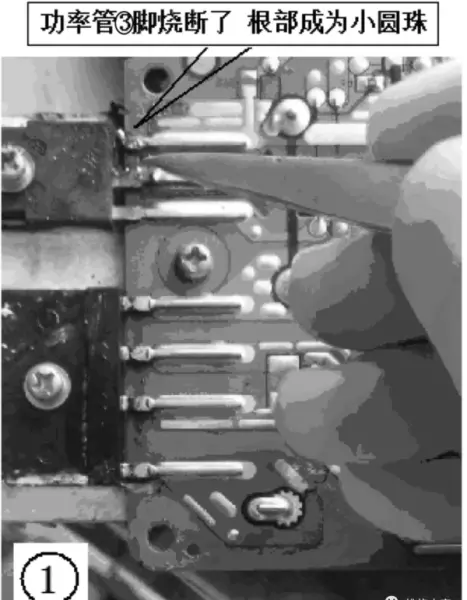

检查过程：打开机壳，第一眼就看见保险丝的玻璃壳已炸裂，再查看重点元件功率管发现：IGBT管 3脚的根部已烧断熔成一小圆珠，2脚的根部也烧成一个缺口，此现象正是特殊故障所在；
再测量桥堆（2510）内部也击穿了两只二极管；继续查看辅助电源部分各元件，尚未发现异常元件。把已损坏的功率管和桥堆焊脱，先不急于换功率管，用一只3510桥堆替换损坏的桥堆，然后试电观察辅助电源完好与否？试电结果正常，有复位音，控制板LED正常点亮。这时测量三电压基本正常，可以进行下一步。
正准备着手替换功率管时， 犹豫了一下，会不会替换后又烧功率管呢？为了慎重，还得查一查驱动电路是否正常？经检查没发现异常。又想：原本功率管是因何而烧得那么特殊的呢？拿起功率管仔细琢磨：为什么烧坏部位是在引脚的根部？难道该功率管内部还完好吗？
用数字表蜂鸣档测量，黑笔接2脚红笔接3脚，显示0.451正常（此值应该是内部阻尼管正向阻值），对调表笔测量显示1.650异常，正常值应该是无穷大，怀疑内部阻尼管性能不良。又想：通常功率管烧坏是在内部，而这只功率管与众不同，是发生在引脚根部，会不会是什么外因引起打火拉弧造成？但是查看电路板是干净的，于是怀疑功率管本身2脚、3脚之间有杂质，经仔细观察发现，2脚、3脚之间的塑料表面有碳化的痕迹，但经用酒精清洗后测量，反向阻值还是1.650不变，这时感觉有点悲催。猜测：可能2脚、3脚之间的塑料表面首先附着了杂质引起打火，进而恶化致拉弧烧断引脚 。抱着试试看的心理，着手把2脚、3脚之间的碳化塑料细心凿掉， 意想不到这一凿竟救活了一只功率管， 凿后测量2脚、3脚之间反向阻值为∞，恢复正常。

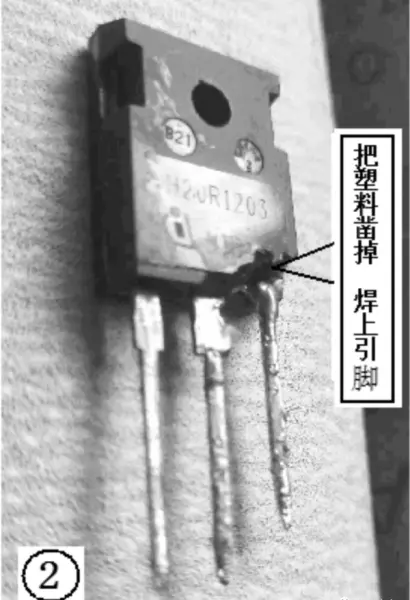

于是把原来的断脚焊回接在3脚的根部（如图2所示），重新上机试电，工作正常， 故障排除。
