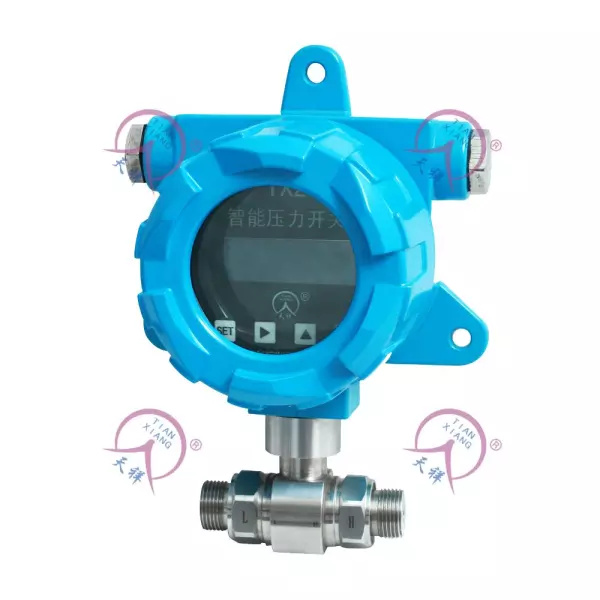

TXZC2型智能压力开关
TXZC2型智能差压开关
一、概述
l TXZ是采用德国陶瓷压阻传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能压力开关。
二、应用领域
三、产品简介
四、选型表
注：如带模拟量输出，最多可选三路逻辑输出

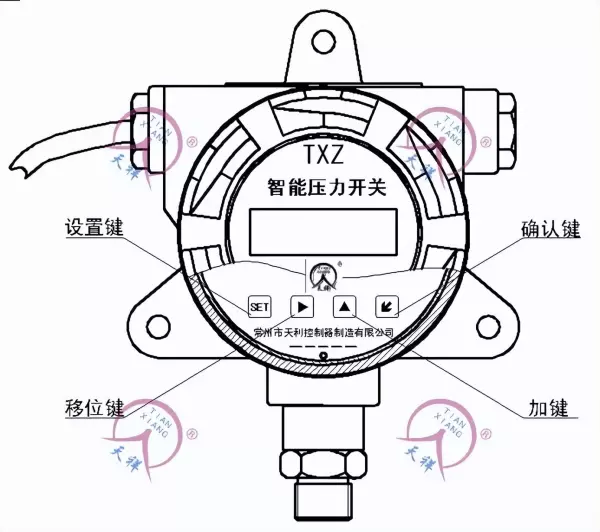

五、按键定义

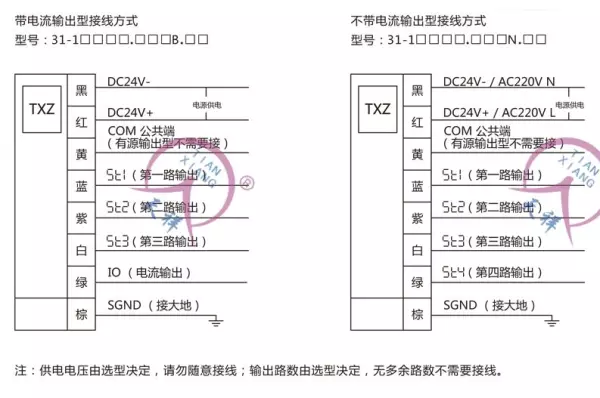

六、接线方式
七、设定步骤
1、按键说明
2、设定流程图
12型、22型设定流程
注：根据型号以及输出路数，部分回路设置无效。
①设定值：开关动作的压力值。 ②起始输出状态：oN为显示压力低于设定值开关闭合；oFF为显示压力高于设定值开关闭合。③延时值：延时值=设定值-复位值，即切换差。

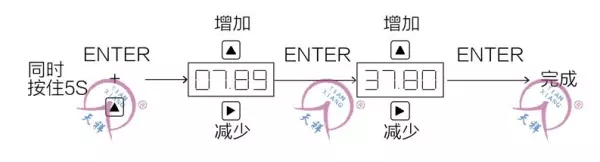

3、电流值微调
同时按住“ENTER”键、“▲”键5秒，大致显示4mA对应的DA值，按“
”键调小，“▲”键调大，调整后按“ENTER”键进入20mA微调，按“
”键调小，“▲”键调大，完成后按“ENTER”键退出，即完成电流微调。（注：出厂时已调整好，正常状况下无需微调。）

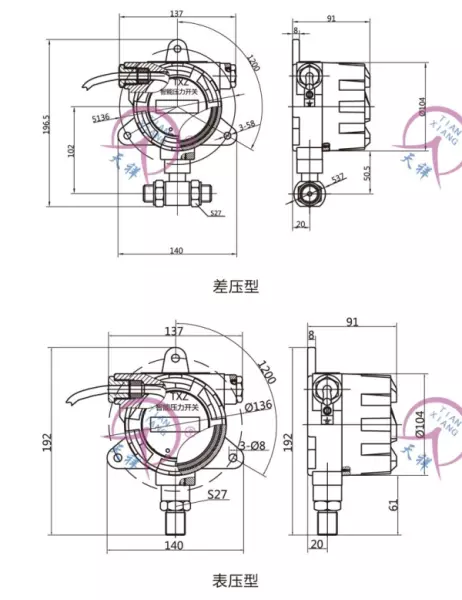

八、外形尺寸图
九、注意事项
①严禁带电接线。
②严禁打开面板。
③有良好的接地。
④接线请按说明书接线。
