担架电梯轿厢尺寸和井道尺寸

陈师傅 2025年12月01日 阅读 (77)

今天,再谈担架电梯!

《住宅设计规范》2012年实施,其中6.4.2十二层及十二层以上的住宅,每栋楼设置电梯不应少于两台,其中应设置一台可容纳担架的电梯

国家规范虽然提出了担架电梯,但具体尺寸是多少始终没有出台。

后来,各地出台了各式各样的电梯担架标准市场上可以说是乱象一片

请看:

天津:2600*1800(井道)

青岛:1100*2100(轿厢)

温州:1600*1400(轿厢)

上海:1600*1500(轿厢)

河北:进深不小于1800(轿厢)

(同是担架电梯,咋还搞出这么多规格!......)

乱了十年,等了十年

终于明确了

担架电梯尺寸

而且为规范强条

2021年9月8日,中华人民共和国住房和城乡建设部办公厅发布了国家标准《建筑与市政工程无障碍通用规范》GB 55019-2021,自2022年4月1日起实施本规范为强制性工程建设规范,全部条文必须严格执行。

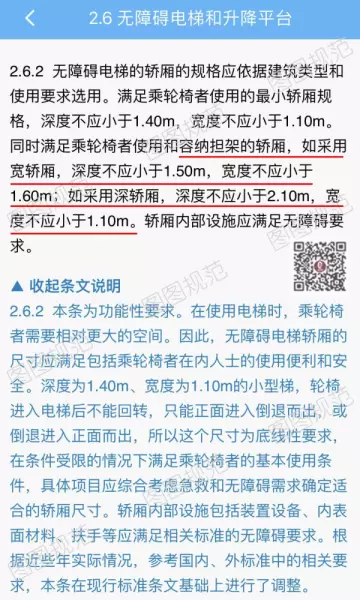

规范第2.6.2条中明确指明了担架电梯的尺寸:

担架电梯轿厢尺寸和井道尺寸(1)

这是根据近些年实际情况,参考国内、外标准中的相关要求,在现行标准条文基础上进行的调整。

这次国家规范明确了担架电梯的尺寸:

宽轿厢:1.5m(深)*1.6m(宽)

深轿厢:2.1m(深)*1.1m(宽)

跟着图图规范,我们再来思考几个问题

1、1.5m(深)*1.6m(宽)尺寸为什么可行?

对于深轿厢的尺寸:2.1m(深)*1.1m(宽)进出担架肯定是没有问题的,那么宽轿厢1.5m(深)*1.6m(宽)是否可行呢?

结合实际救护担架进行测试,利用住宅电梯轿厢对角线入手,得出的“容纳担架电梯”的设计参数:轿厢1.5m(深)*1.6m(宽),担架完全可以进出电梯!

担架电梯轿厢尺寸和井道尺寸(2)

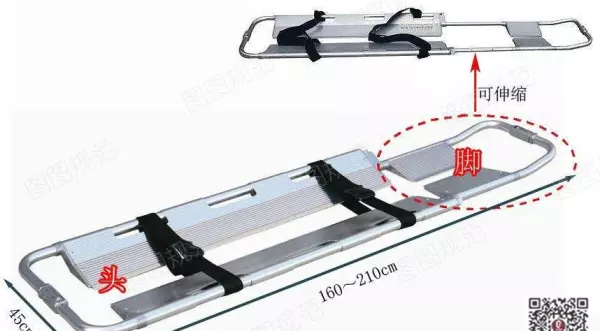

铲式担架 示意图

担架电梯轿厢尺寸和井道尺寸(3)

利用电梯对角线放置铲式担架 示意图

在此有一个疑问是:规范特别指出了1.5m为深,1.6m为宽,那么如果将深和宽的尺寸对调是否可行呢,目前规范没有指出,作为设计师我们最好还是慎重,按规范具体规定的来执行与设计。

2、担架电梯井道尺寸如何考虑?

作为设计师,其实我们更关注的是电梯的井道尺寸。

担架电梯轿厢尺寸和井道尺寸(4)

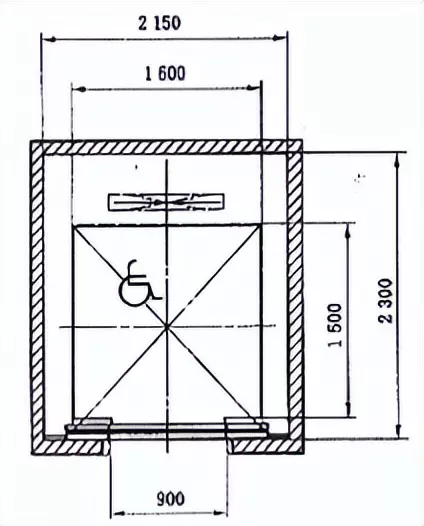

国标电梯建议尺寸 示意图

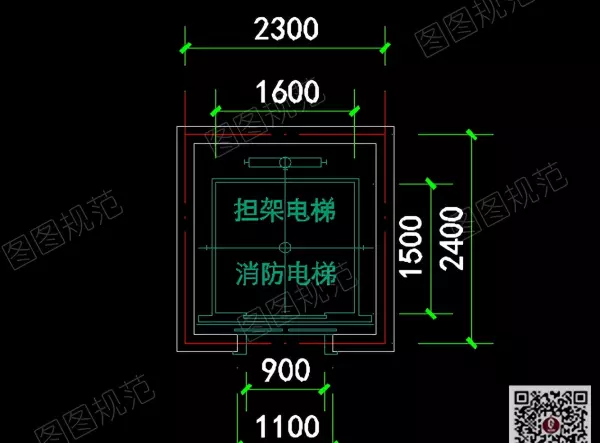

上图为国标电梯建议尺寸,而经过很多年的实际工程应用及经验,常规看,若保证轿厢尺寸为1.5m(深)*1.6m(宽)时,井道尺寸为2.4m(深)*2.3m(宽)时完全可行。

担架电梯轿厢尺寸和井道尺寸(5)

担架电梯尺寸

此外,图图规范提醒还需要特别注意的一点是:需要保证1.1m的井道洞口尺寸,以满足0.9m的轿厢门的尺寸。

3、现阶段情况下,设计师该怎么办?

作为设计师和项目方,我们完全可以按照新的国家标准规范来执行与设计。

国家住建部为最高权威机构,之前提出了担架电梯,但没有说明担架电梯尺寸,现在国家再次出台新规补充了关于担架电梯的规范要求,且全文强条性的,我们完全应该按照新的规定放心大胆地去执行与设计。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
