电源线线径与功率的计算方法

陈师傅 2025年10月08日 阅读 (35)

在从事电工维修时,线路敷设、选线、配线是必备技能之一。对于线路安全载流量,电工朋友多数都能背出,熟记于心的计算口诀。但这只是在清楚电流需求的条件下使用。

电源线线径与功率的计算方法(1)

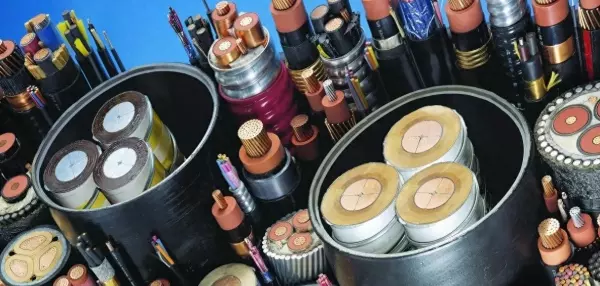

不同类型的线缆

对于不同功率、不同设备的用电,应先进行设备工作电流的换算,再结合电线安全载流量进行合适的线径选择。同时还要考虑选线、配线多方面的影响因素,以下内容将进行详细解读:

电源线线径与功率的计算方法(2)

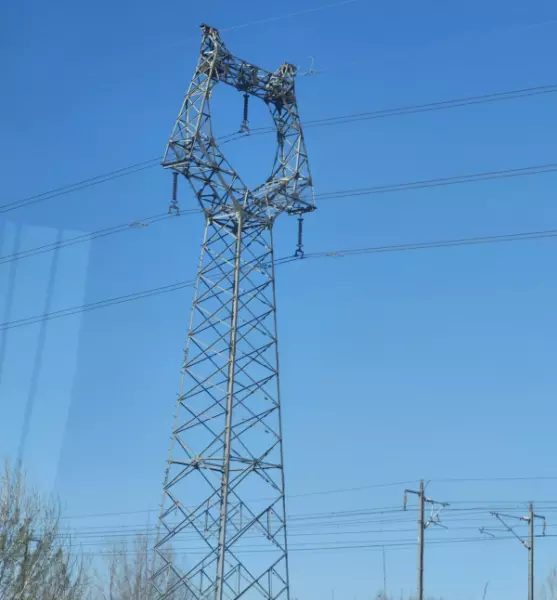

室外高压供电线路

因素一:线路长度

线路敷设使用的半径越大,压降、电阻越明显。通常在0.4kv供电系统中,线路范围长度建议不大于300m。超出此距离,在线径选择时升级配置。

因素二:线芯材质规格

目前,电气线路常用线芯由铜线、铝线两种材质。同时,还分为硬线和软线两种线芯类型。多股线芯常采用线芯数量乘以线径的表示方法,比如2*2.5;3*6;3*10+2*6等类型。

因素三:使用环境

线路的使用环境会影响线路寿命,在选择匹配时应充分考虑冲击、腐蚀、水浸、绝缘老化等多项环境因素。详细内容可在电学实验室搜索《你真的了解电线吗?20类55种电线,你认识多少?》中掌握学习。

电源线线径与功率的计算方法(3)

开关电线配置

1、单项设备用电电流计算:

计算单项设备工作电流时,通常会区分电阻或电感型设备。电阻型设备功率公式P=UI, 如10kw照明线路,其工作电流为10000w/220v=45A。

若为电感性设备,功率公式P=UIcosφ,10kw单项电动机,工作电流为10000w/220v/0.8=56A

2、三项设备电流计算

计算三相设备工作电流时,根据公式:P=U*I*根号3*cosφ。10kw三相电动机,其工作电流为:10000w/380v/1.732/0.8=18.9A

3、功率、载流配线综合计算

结合单相、三相设备电流计算方法,与线缆载流量口诀,进行相应的匹配。比如10kw单相电动机配线,电流需求56A,配置线径为10平方铜线与16平方铝线。若是三项电动机,10kw配线有需求为18.9A,配件线径为4平方铜线与6平方铝线。

上述不同设备功率配线计算方法你学会了吗?建议潜心学习,掌握必备技能。若需更深入了解,可私信互动交流。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
