卫生间降板是什么意思

陈师傅 2025年12月12日 阅读 (152)

卫生间降板是一般住宅楼等建筑常见的做法。为什么卫生间要降板?工程中遇到降板该如何在软件里操作?这篇文章就来讲一讲降板,希望对各位同学有所帮助。

一、为什么卫生间要降板?

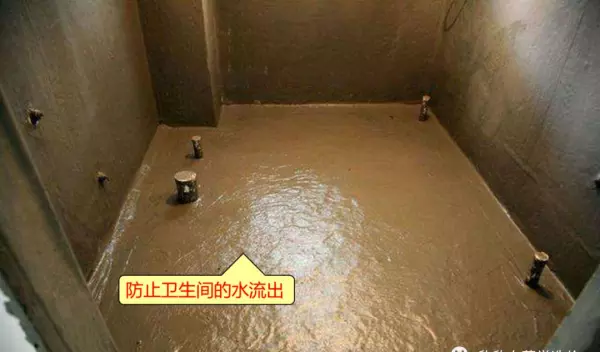

1、卫生间要做防水,这需要一定的高度,降板防止水流到卫生间外,所以卫生间的地面会比外面底一些。如图1所示,是卫生间施工后测试防水。

卫生间降板是什么意思(1)

图1

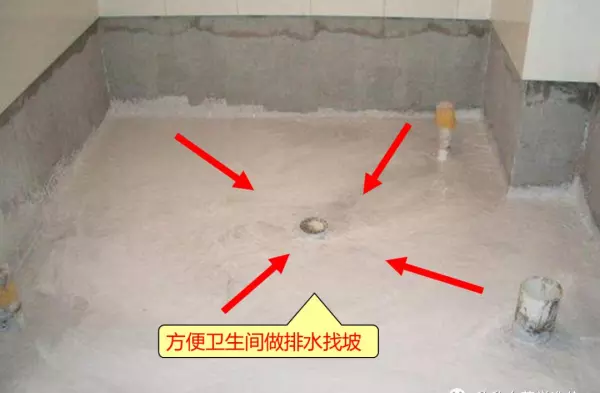

2、降板方便地面做排水找坡。

卫生间降板是什么意思(2)

图2

二、图集对降板的规定

那么卫生间降板如何设置呢?我们先来看看图集的说明。16G-1图集的108和109页给出了升降板的规范标准。升降板的形式分为小高差升降板和大高差升降板,具体升降板的形式分为:

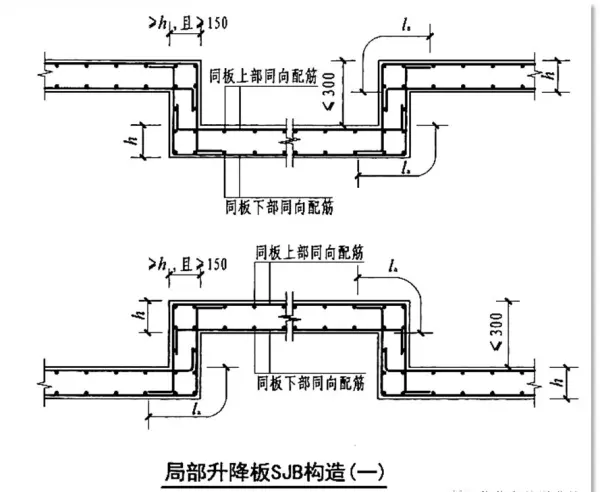

1、板厚≤高差≤300

①板中升降

卫生间降板是什么意思(3)

图3

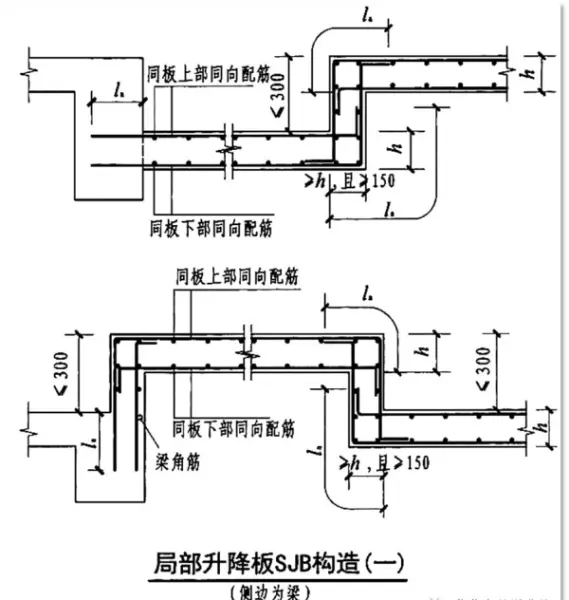

②侧边为梁

卫生间降板是什么意思(4)

图4

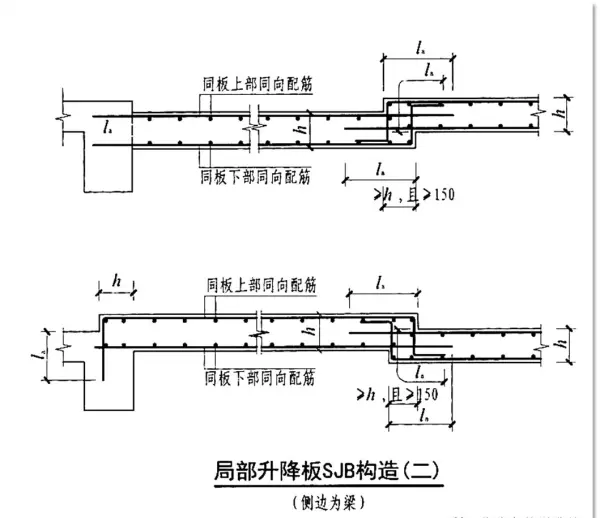

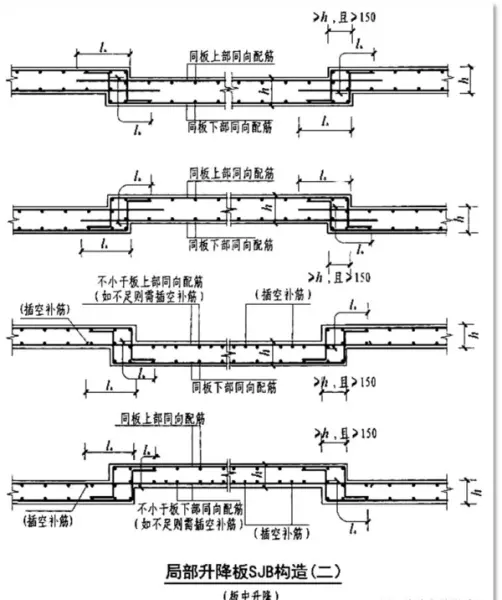

2、0<高差<板厚

①板中升降

卫生间降板是什么意思(5)

图5

侧边为梁

卫生间降板是什么意思(6)

图6

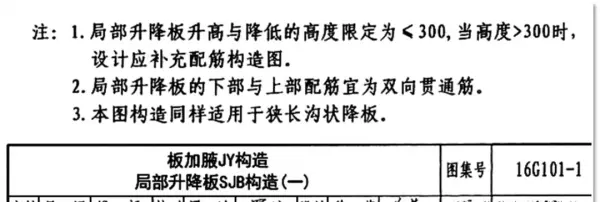

3、其它说明

卫生间降板是什么意思(7)

图7

总结

升降板的钢筋互相锚入上方/下方板,长度为la。

升降板处应采用双层双向贯通的钢筋,不足时需要加筋。

升降板的高差不宜大于300,超过需要补充配筋构造。

升降板的高差转折处宽应≥板厚,且≥150。

三、软件如何处理降板?

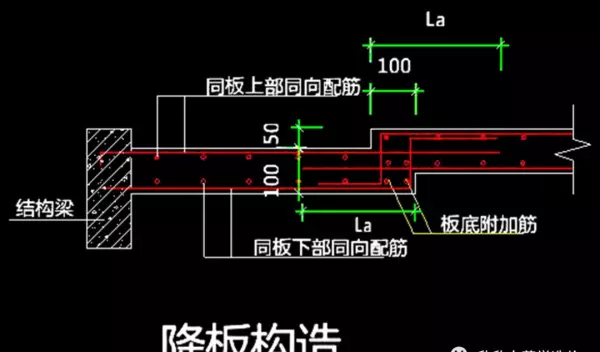

在广联达更新GTJ2018后,现在有了降板功能,不需要和原来老软件一样要用其它构件补充,手算钢筋了,十分方便。下面用一个图纸节点案例来举例讲讲降板是如何处理的,如图8所示

卫生间降板是什么意思(8)

图8

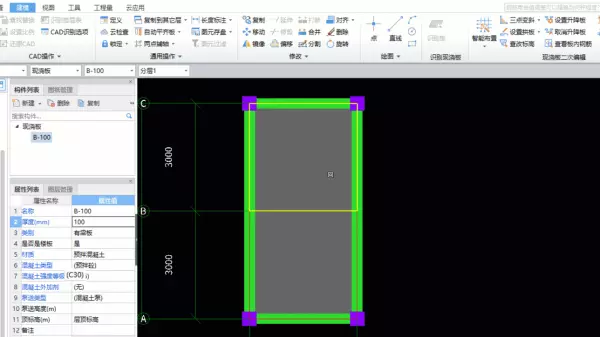

第一步、分割板

卫生间降板是什么意思(9)

图9

第二步、设置降板

卫生间降板是什么意思(10)

图10

注:这里是按照图纸输入100,没有按图集规定的≥板厚,且≥150。大家平常作图就会知道,图纸是>图集的,平常按图纸把默认的锚固长度改成图纸的长度也是一个意思。

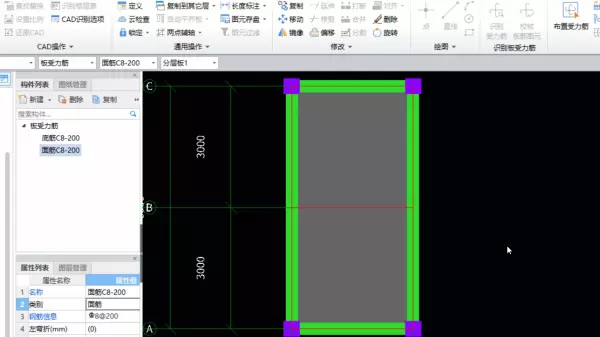

第三步、布置钢筋

卫生间降板是什么意思(11)

图11

先布置钢筋再分割板,和先设置升降板,再布置钢筋,效果是一样的。这里采用先设置升降板,后布置钢筋。

第四步、处理附加底筋

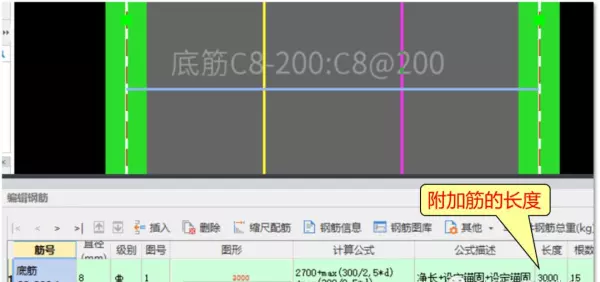

这里的附加底筋需要手算输入到单构件里,这里我们直接用画好的长度就行,如图12所示。

卫生间降板是什么意思(12)

图12

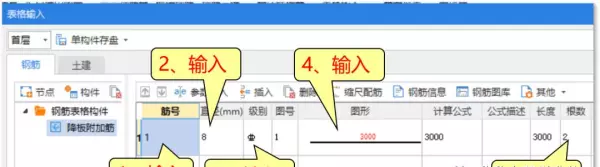

把长度和根数输入到单钩件里。

卫生间降板是什么意思(13)

图13

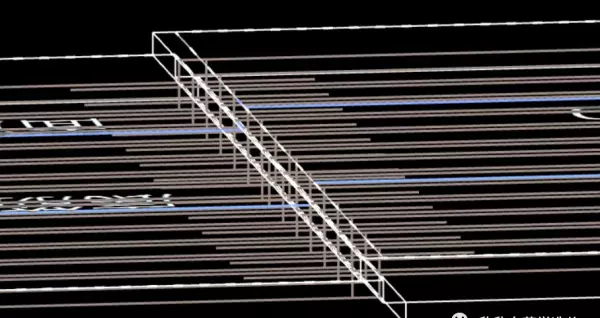

第五步、处理结果。

到这里卫生间的降板就处理完了,是不是很简单呢?这里只是用一个节点给大家演示一下,平常大家工程遇到的卫生间降板,只要分析清楚节点图就可以轻松做出来。

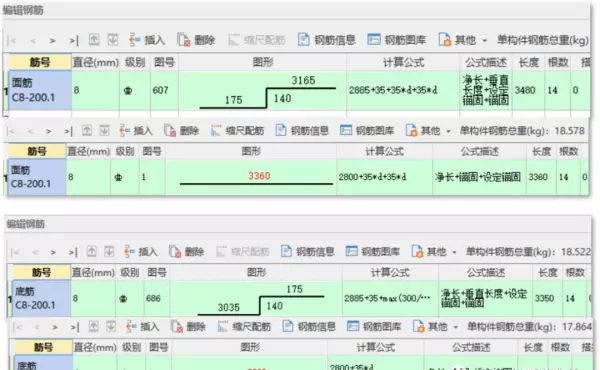

我们来看一下软件计算的结果,是符合要求的。如图16所示。

卫生间降板是什么意思(14)
卫生间降板是什么意思(15)

图14

四、更改默认设置

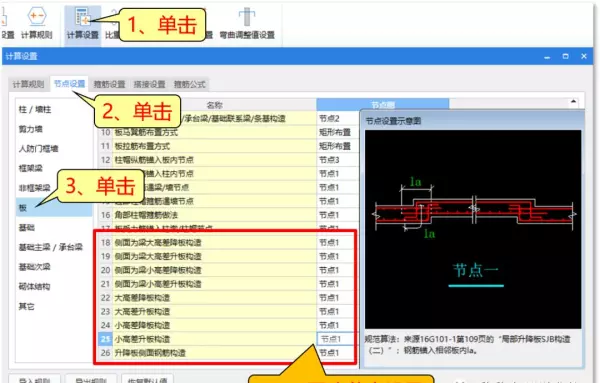

软件也给出了节点的修改,当图纸与节点不太一样需要设置时,可以找到下面方法修改。

卫生间降板是什么意思(16)

图15

本文是张向荣老师原创
