电气系统图，是用来描述每一个配电箱的内部电气安装配置！一份完整的系统图，我们不仅可以看出该电箱所需要的电气设备元件，我们还能看出该电箱用线的大小，以及敷设方式！
对于线路的敷设方式有很多种，最常见的敷设方式有：暗敷设在墙内、暗敷设在顶棚内、暗敷设在不能进入的顶棚内、 暗敷设在地面内等敷设方式！这些敷设方式在电气图纸中，又是怎样表示的呢？

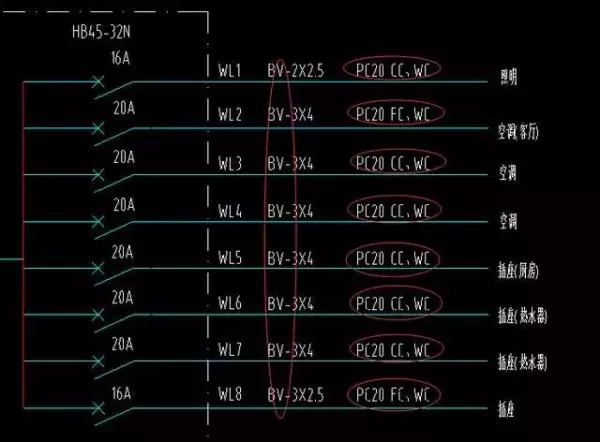

这是一张用户配电箱系统图，在图中我用圆形圈了一些字母出来，这些字母都有着自己的中文意思，如果想知道具体代表着什么，可以继续往下看我的解说！

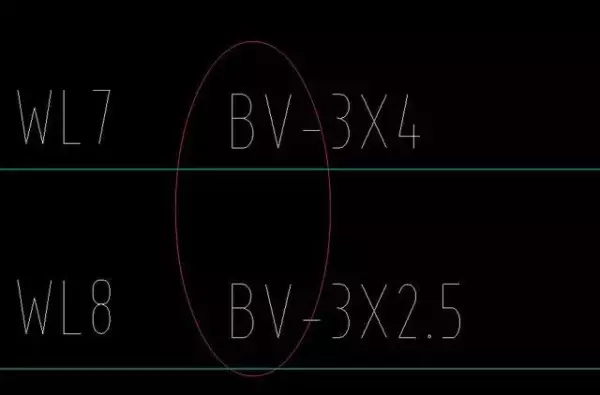

图中BV所代表的是铜芯聚氯乙烯绝缘电线，BV后面的则是线的根数以及大小！常见的电线代表字母中，除了BV，还有BLV以及BVR，这些字母分别表示：
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线

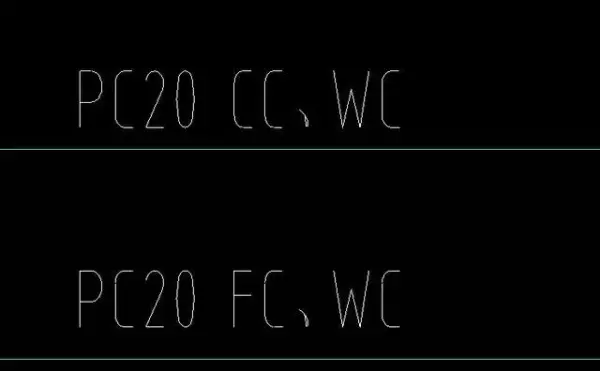

图纸中PC20，PC指的是PC-PVC塑料硬管，20则是线管的大小！常见的线管类型及字母符号有：
SC：焊接钢管
RC：镀锌钢管
JDG：套接紧定式镀锌钢导管
KBG：扣压式薄壁镀锌钢管
PC-PVC：硬质塑料管
线管后面的CC、WC、FC，则是线管的敷设方式！
CC：暗敷设在屋面或顶板内
WC：暗敷设在墙内
FC：地板或地面下敷设
这上面的字母代表符号仅仅是一部分，还有很多的敷设方式以及套线方式！为此，我特意在网上收集了更多关于图纸字母代表符号供大家学习参考：
一，导线穿管
SC：焊接钢管
RC：镀锌钢管
JDG：套接紧定式镀锌钢导管
KBG：扣压式薄壁镀锌钢管
PC-PVC：硬质塑料管
FPC：阻燃硬塑料管
CT：桥架
MR：金属线槽
M：钢索
CP：金属软管
二、导线敷设部位
