qf电气符号什么意思有什么作用

陈师傅 2026年08月23日 阅读 (6)

刚接触电工的朋友,对电气符号不太了解

电气符号基本上都是英文的缩写,很多时候看到几个大写字母,也不知道具体是啥意思

今天小编给大家做一个介绍:

qf电气符号什么意思有什么作用(1)

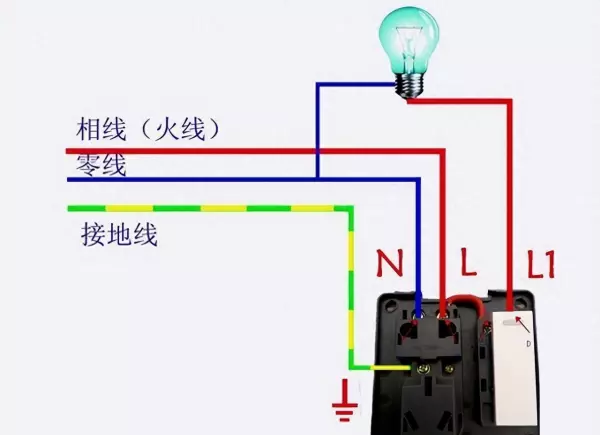

开关插座

导线类:

L:代表火线(一般是红色)

N:代表零线(一般是蓝色)

PE:代表地线(黄绿双色线,这是国际标准)

qf电气符号什么意思有什么作用(2)

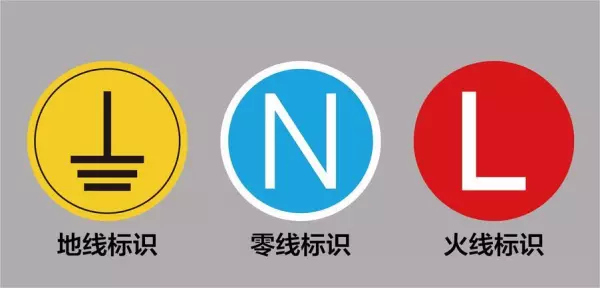

火地零线符号标识

在家用220v照明电路中,用电器电源插头和家里插座上面都会标注L或者N

qf电气符号什么意思有什么作用(3)

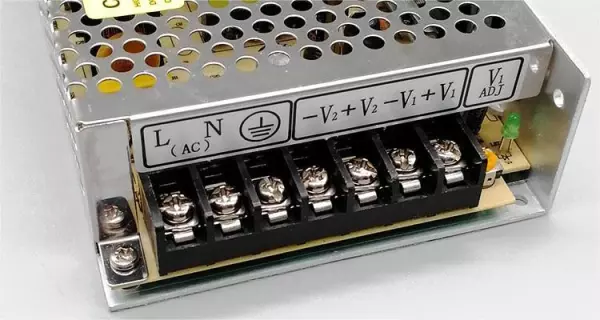

开关电源

qf电气符号什么意思有什么作用(4)

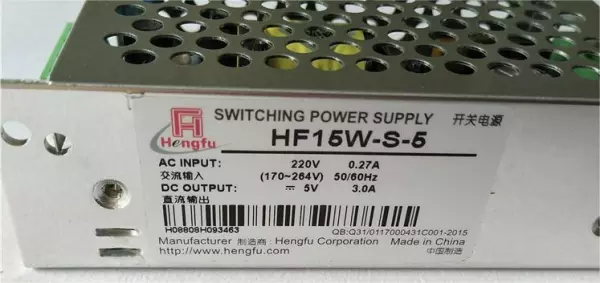

开关电源

我们可以看到开关电源输入端的L,N和地下的标识。

AC INPUT 代表交流输入

AC:是交流的意思,INPUT是输入的意思

DC OUTPUT 代表直流输出

DC:是直流的意思,OUTPUT是输出的意思

上图开关电源

输入交流电源220v,0.27A

直流输出5V电源 3.0A

qf电气符号什么意思有什么作用(5)

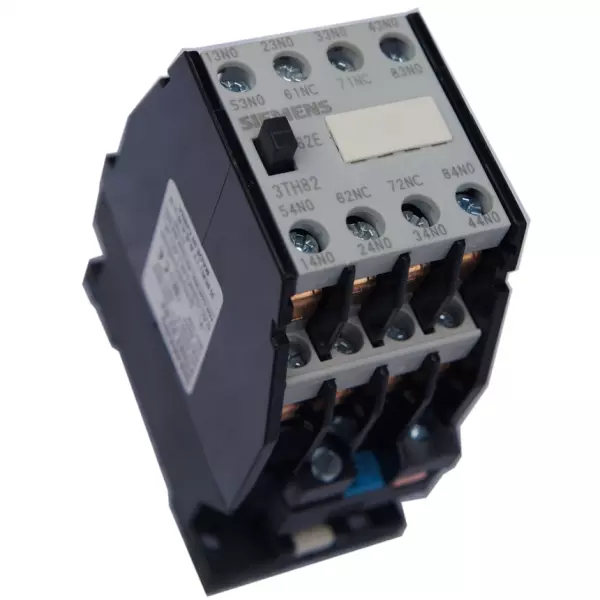

交流接触器

qf电气符号什么意思有什么作用(6)

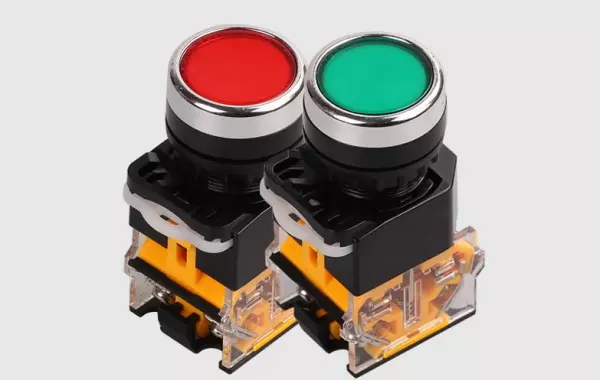

按钮开关

交流接触器,按钮开关,行程开关,时间继电器,中间继电器等等元器件上面都有触点,触点分为常开和常闭两种

NO:代表常开

NC:代表常闭

关于常开常闭的详细讲解大家可以点一下链接查看:什么是常开常闭触点?一文彻底让你搞明白!

qf电气符号什么意思有什么作用(7)

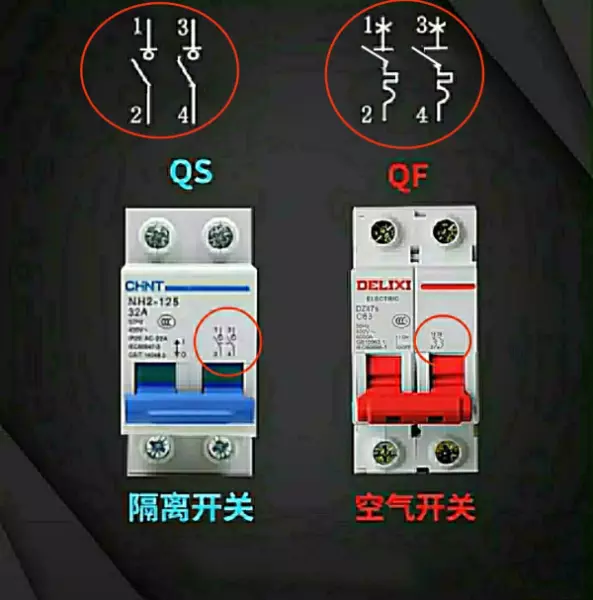

隔离开关和空气开关

QS:代表隔离开关(只有通断作用)

QF:代表空气开关(有通断作用和短路过载保护作用)

SB:代表按钮开关

SA:代表转换开关(旋钮开关)

KM:代表接触器

KA:代表中间继电器

FU:代表保险

FR:代表热继电器

M:代表电动机

qf电气符号什么意思有什么作用(8)

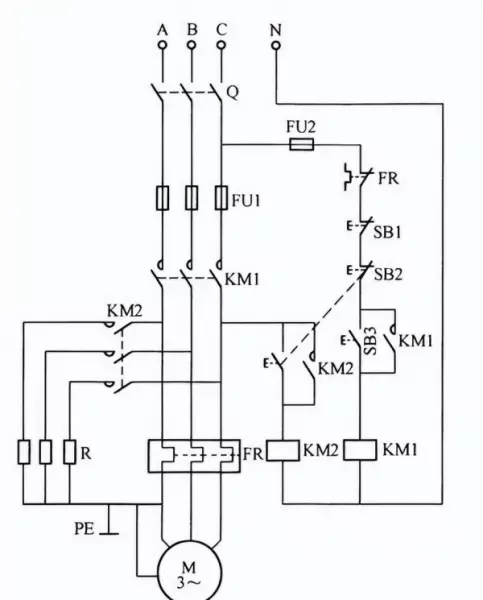

电机启动电阻刹车电路

3M:代表三相电动机

qf电气符号什么意思有什么作用(9)

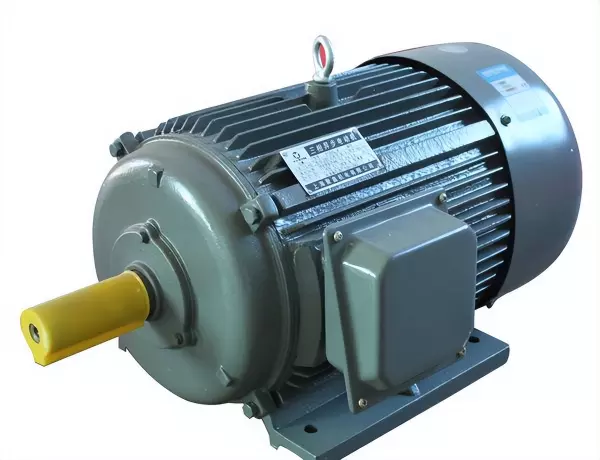

三相电机

G:代表发电机

FWD:代表正转(正反转标识在变频器的控制端子上经常使用)

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
