一般门禁系统是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。本文章详细讲解门禁系统电锁的分类、安装方法及故障解决方法。另外“小安派工”诚邀全国各城市弱电安防工程师加入，平台有海量工单，助你技能变现翻倍！
一、电锁分类
门禁常用的电锁有:: 磁力锁，电插锁，感应自动门和人脸门禁考勤机等。
1、磁力锁：
磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
磁力锁适用于各种类型的门，包括玻璃门和防火门。安装时，如果门框不够宽，可以使用L支架或U型支架来辅助安装，确保磁力锁能够稳固地挂在门框上。对于内开门，如果出于美观考虑不希望锁具装在外面，可以使用LZ支架进行辅助安装。

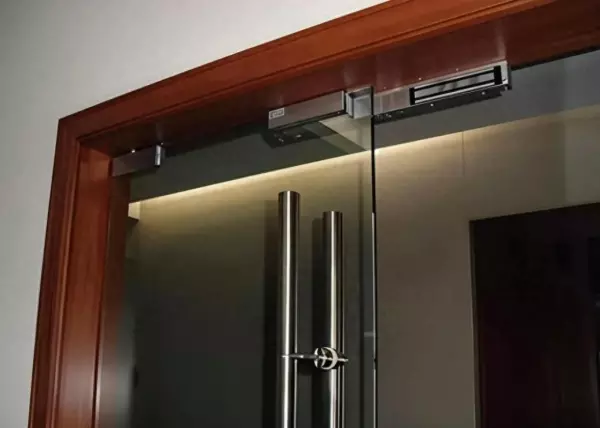

磁力锁案例

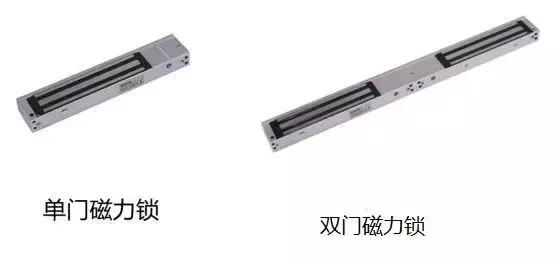

1.1磁力锁分类
单门磁力锁：适用于单扇门的锁闭，结构简单，易于安装。
双门磁力锁：适用于双扇门，需要两套磁力锁配合使用，确保两扇门都能被牢固锁住。
1.2磁力锁安装方式说明
适用于木门、玻璃门、金属门、防火门等。磁力锁断电开门，因为一侧会被磁力锁挡住，所以只能做90°单向开门。磁力锁必须配支架，每把单门磁力锁配1套支架，每把双门磁力锁配2套支架。

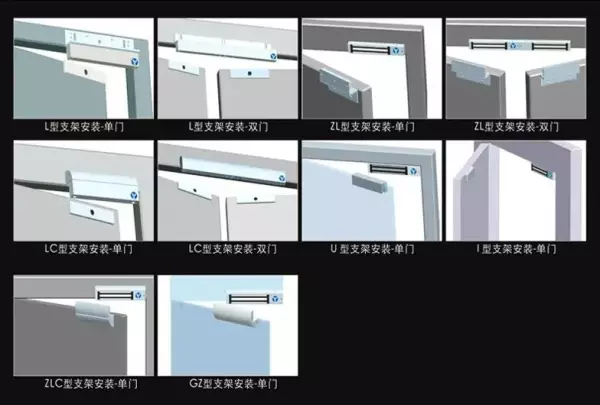

1.3磁力锁安装示例
1.4磁力锁支架
目前市面上常用的支架主要有LZ型、U型两种。LZ型可以适用于下有框门，L支架用于固定磁力锁在门框上，Z型支架固定在门上。U型可以适用于下无框门（直接卡入门中），安装示意图如下。

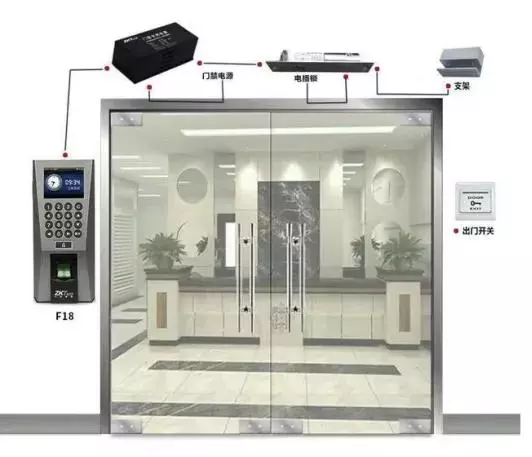

玻璃门类安装示意图
木门、防盗门类安装示意图
2、电插锁：
电插锁也是一种电子控制锁具，通过电流的通断，来驱动“锁舌”的伸出或缩回，以达到锁门或开门的功能。锁体中的关键部件为“锁舌”，与“锁孔”配合可实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。
电插锁看电线分为：两线电插锁、四线电插锁、五线电插锁、八线电插锁。
2.1 两线电插锁：
有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。

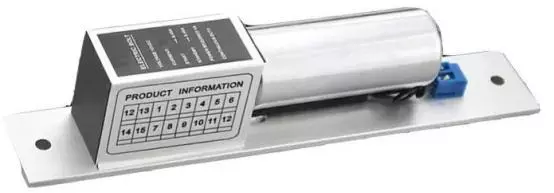

二线电插锁
2.2四线电插锁
四线电插锁:有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。还有两条白色的线，是门磁信号线，反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警 门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。四线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

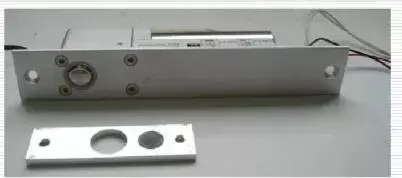

四线电插锁
所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为0秒，2.5秒，5秒，9秒。每个，家的锁分儿档延时略有不同。请注意这个延时 和 门禁控制器和门禁软件设置的开门延时 两个概念不一样:门禁控制器和门禁软件设置的是“开门延时”，或者叫“门延时”，是指电锁开门多少秒后自动合上:电锁自带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁系统都是要求门关到位，锁头就下来，把门关好。
所以，电锁延时缺省设置成0秒。而有些门，地弹不好，门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成0秒，锁头还没有来得及打中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。

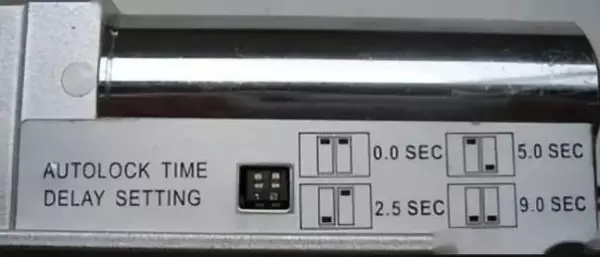

电插锁上的关门延时设置
2.3五线电插锁：
有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。还有 COM NO NC 三条线，是门磁信号线，反映门的开和关状态，NO 和 NC 分别和 COM 组成两对 信号相反。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。五线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。
2.4八线电插锁：
原理和5线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。即，锁头是不是伸出来信号不一样。反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断。

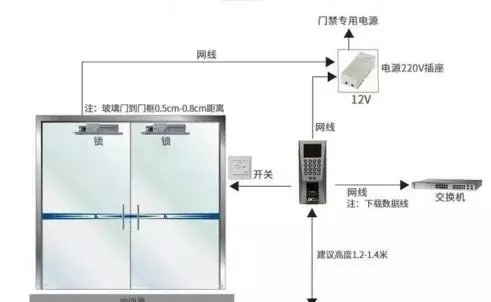

电插锁案例示意图
3、感应自动门和人脸门禁考勤机
这些高级的门禁系统需要专业的安装和配置，通常涉及到与联网控制器的连接和电源接线。安装这些系统时，应参考具体的接线示意图和说明书，确保正确连接所有线路和组件。

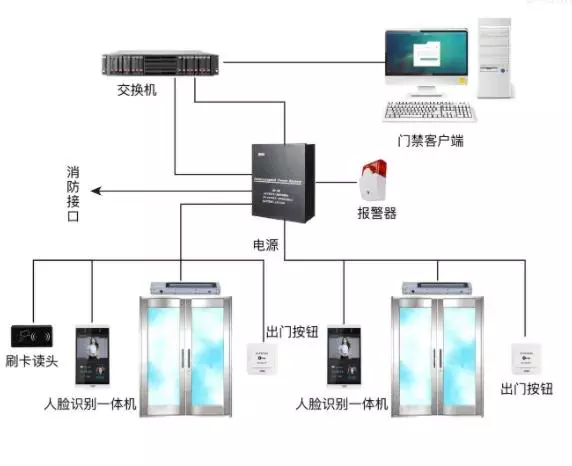

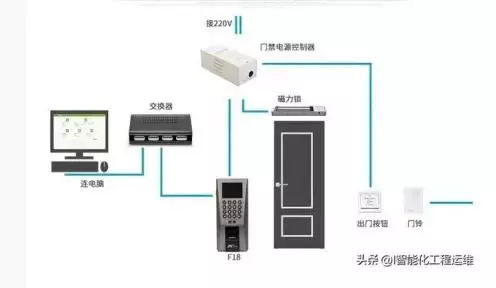

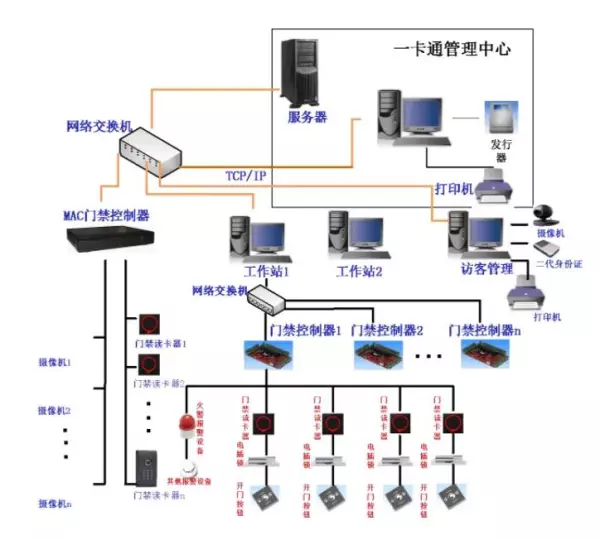

门禁系统体统拓扑图

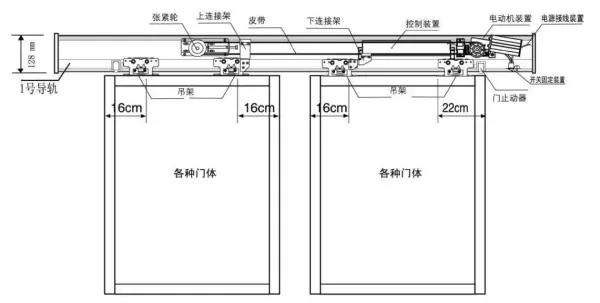

感应自动门安装示意图
人脸门禁通道及考勤系统
二、安装基本常识
门禁安装难点在于电锁安装，装什么电锁主要由门决定·所以，最基本的问题是，“你们是什么门”，简单的分，门可分为玻璃门、木门/金属门(防盗门)
1.玻璃门

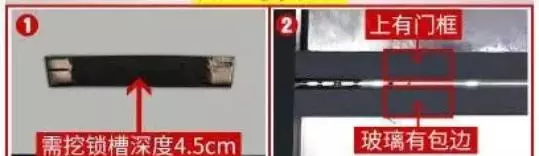

只要条件允许，均建议安装“电插锁。所谓条件，指上门框的垂直厚度大于4.5cm
电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安装方式，要求玻璃门上下均有包边
1.1 上下均有包边的玻璃门
最常见的电插锁安装方式，不需要使用任何额外的配件
1.2 有上边框，无下边框的玻璃门
下无包边，所以借助“下门夹”固定锁孔

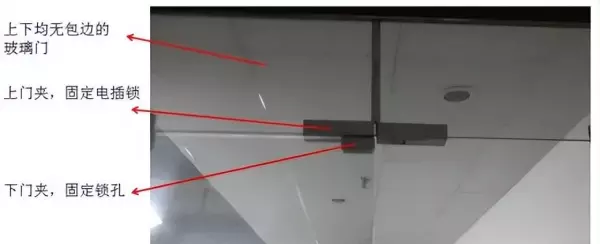

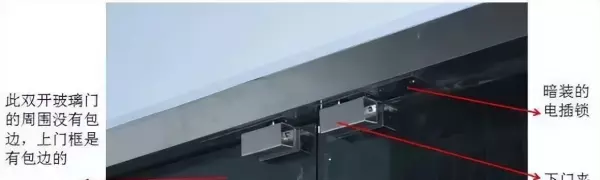

1.3 上下无边框的玻璃门
需借助“上门夹”固定电插锁，，“下门夹”固定锁孔
1.4 说明事项
电插锁的优点:暗装显得美观，能180度内外开门。缺点:不如磁力锁结实耐用，挖锁孔，施工比较繁琐。
2.木门，金属门(防盗门)
木门、金属门建议安装磁力锁。
磁力锁优点:结实耐用。
磁力锁缺点:只能90度开门，即只能内开或外开。

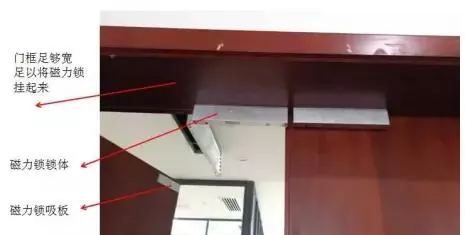

2.1 无辅助支架的挂式安装

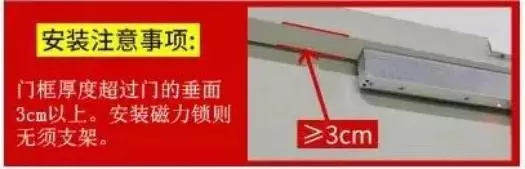

无须支架，是最常见的安装方式，要求门框超过门的垂面3cm以上的
挂式安装典型图片展示如下:

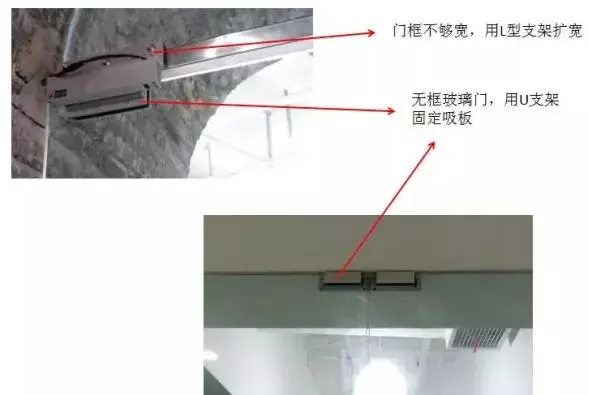

2.2L支架辅助挂式安装

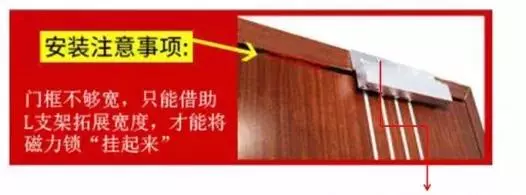

当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”

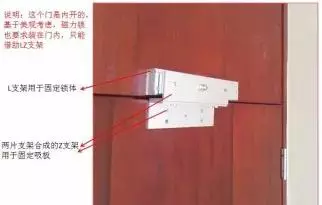

2.3 内开门，ZL支架辅助安装
挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。
有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。
3. 玻璃门安装磁力锁
有些大型的玻璃门，用电插锁就不合适了，因为不如磁力锁结实如果上下门框都有包边的话，将其看作是不门即可，下无边框(无包边)的玻璃门，需要使用辅助U型支架。

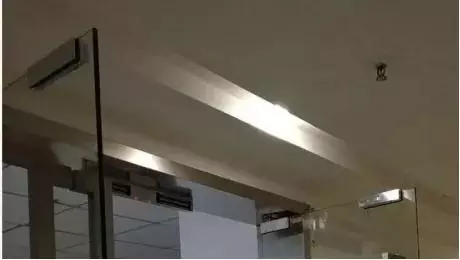

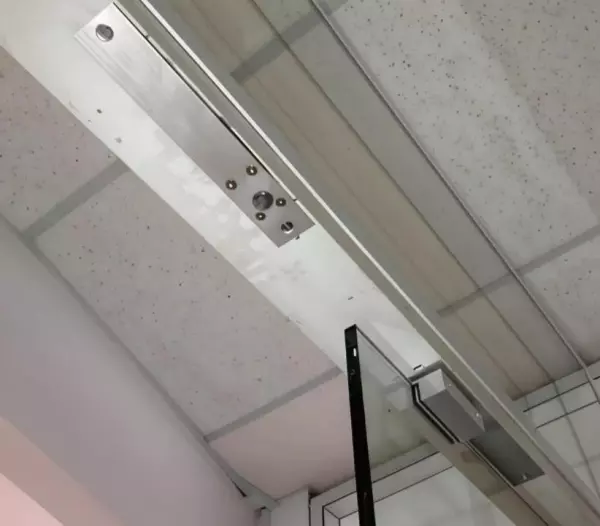

图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架
三、门禁系统故障解决
门禁系统是现代商业大厦、小区、学校、企业等使用较多的安全保安系统。门禁系统是先洗个现代化安全管理系统，集微机自动识别技术和现代安全管理措施为一体。门禁系统在我们的生活工作中使用较多，但如果门禁系统发生故障，又该怎么解决呢？怎么快速找到故障呢？
门禁管理系统
1.软件测试法
2.硬件指示灯法
通电时，我们可以看电源指示灯POWER，CPU指示灯闪烁判断控制器是否处于工作状态；刷卡时，我们可以看card灯判断是否有读卡数据传输到控制器；按出门按钮，我们可以看继电器指示灯，是否咔嚓响一下，判断控制器继电器输出是否正常；err灯闪烁代表控制器出现故障了，在软件检测获得详细信息。
3.替换排除法
设备替换法：这个只能参考，不能完全确定，因为，如果是某个环境或者因素引起的不一定会马上表现出来，就像人的慢性疾病有一个潜伏期，过段时间同样会引起问题出现，如果换下来的怀疑有问题的设备，单独检测没有问题，这可能是布线等环境干扰问题，应该积极地继续查找故障源。电脑替换法：可以判断是否是客户的电脑或者操作系统环境、病毒问题，串口输出或者设置不对。数据库、软件替换法：比如提取记录或上传设置失败，生成报表失败等，可以用另一个全新的数据库或软件，确定问题的范围。
4.分离排除法
门禁系统出现故障时，可以分离此外接设备看是否正常，然后逐一加载各个外接的设备，并加载一个测试一下，看看是加载了什么引起了这个故障。或者对控制器进行分离测试，断开一部分控制器看设备是否运转正常。
5.门禁通讯不通故障快速处理
有些时候，我们的设备因为外在因素造成门禁系统通讯不畅，引起门禁系统失效，那么该如何解决呢？
检查线路串吕是否设置错误检查门禁通讯总结是否有通畅。检查网线水晶头是否完好，网线是否连通
出现以上问题，基本上我们可以通过ping命令查询网线是否连通，也可以更换不合适的配件。
6.电插锁或电磁锁长时间不上锁
解决步骤如下：
（1）首先检查门禁开门延时设置，一般开门延时设置在6秒以内，同时可根据闭门器速度适当调节延时，保证延时长于闭门器闭门时间即可。
（2）联网门禁延时调节办法：
a.在软件上设置开门延时。
b.调节锁控电源的延时旋钮。
c.调节电插锁侧面的延时跳线冒。
7.停电后指纹处理器屏幕出现不规则闪烁并有不明鸣声
这是由于停电时间太长电源单元（ES-521）内部电池电力不足或过放电造成的。建议在安装电池单元时应向客户说明电池单元可维持电力的时间长短。
8.使用没设置“报警手指”的指纹开锁，但出现短暂的报警
这个问题与连接指纹处理器和锁控器之间的网线压制水晶头质量有关，如水晶头的品质、压制的质量、网线的品质等。建议使用优质的网线和水晶头，并要求安装人员熟练地压制水晶头。
9.磁力锁常出的问题解决方法
磁力锁是根据电磁铁的原理来实现工作的，通电之后，只要有很小的电流就会产生很大的磁力。门禁系统识别正确的人员之后，磁力锁会失去磁力即可开门。
磁力锁使用一段时间后，由于各种原因会出现一些问题，面对这些故障我们该怎么办呢？常见的磁力锁故障及解决方法分享给大家。
（1）磁力锁关门声音很大
a.检查是否有装橡胶垫片；
b.检查铁板端，螺丝是否太松动；
c.检查磁力锁 锁体 与 吸板 间距是否适当。
（2）铁板吸不牢
a.检查电源供器“功率和电压”1A/12V/24V输出是否减少；
b.检查磁体表面是否有异物(如灰尘、锈积、异物等)。
（3）磁力锁铁板需常常调整
a.检查铁板是否装销钉；
b.检查铁板是否有装橡皮垫；
c.建议客户将螺丝上“螺丝固定剂。
（4）铁板吸住后，感觉微微震动
a.检查磁力锁主体面与铁板是否完全吸合和无异物，或将铁板调松 试一试；
b.检查电压，电流是否足够；
（5）延时功能无效
a.磁力锁“延时调整”是以通电后开始计时，而非关门后才开始计时；
b.磁力锁的延时有0，3，6，9秒，看下设置是不是时间设置成了9秒了。
（6）通电后，LED灯微亮且吸不住
检查电压 是否足以供应电磁锁要求(应供1A电流/12V电压)。
（7）通电后，红色LED灯一直亮，但绿灯不亮
可能是磁力锁的感应元件有破坏，需要更换。
（8）双门磁力锁使用一段时候，吸不住
双门的磁力锁耗电量比较大，检查电源供应是否充足(是否足以双门电磁力锁的需求电流和电压，或是否有线路损耗)。
（9）搭配控制器没有动作
检查控制器“输出”接点是否正确。
