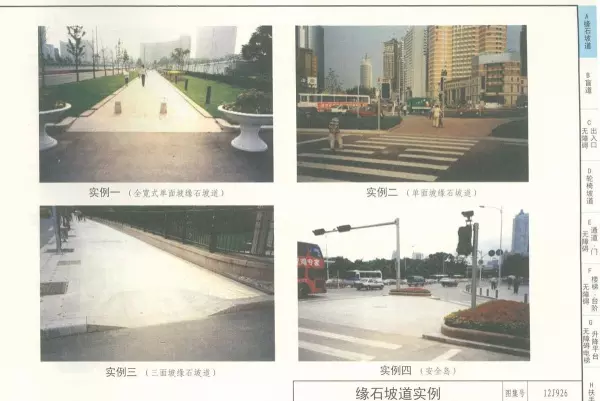

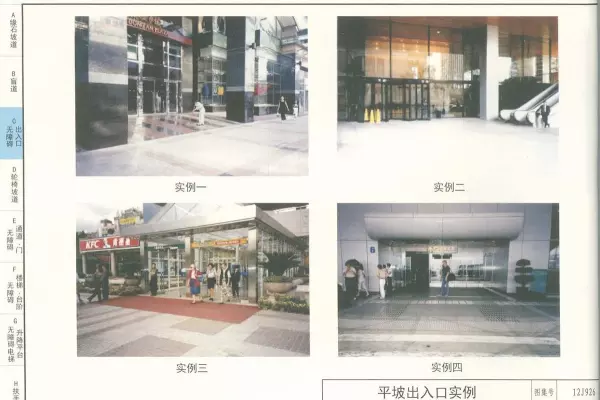

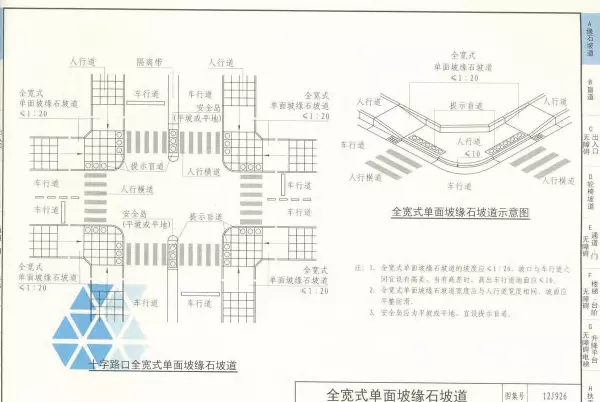

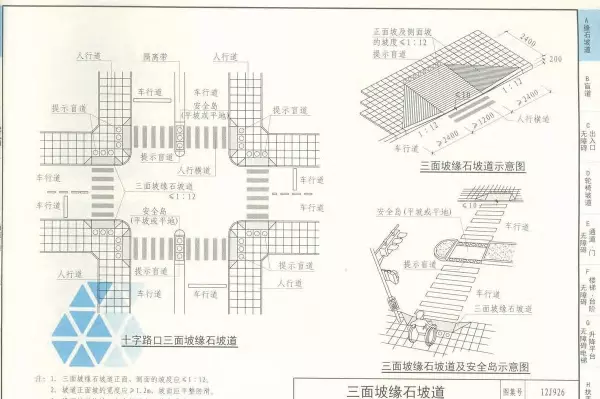

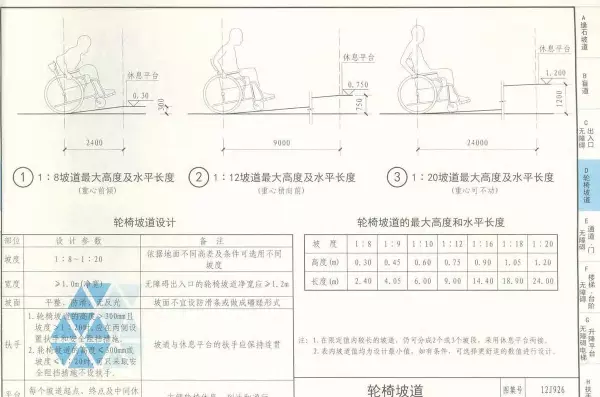

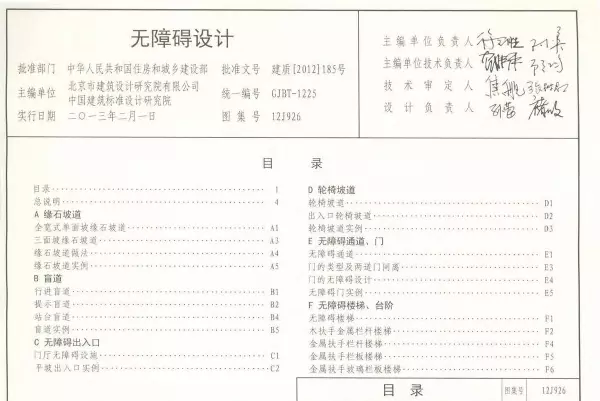

规范图集12J926无障碍设计图集 -房地产
PDF文件请按文末指引索取

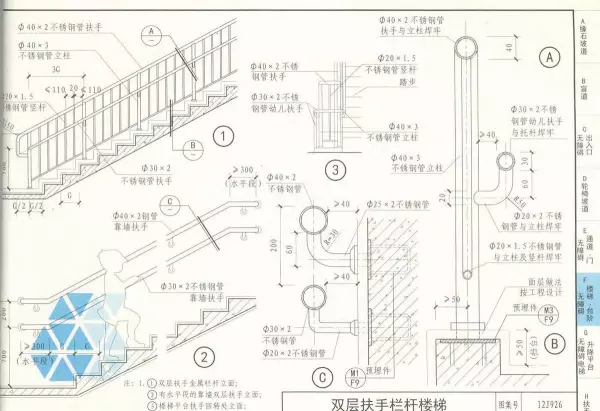

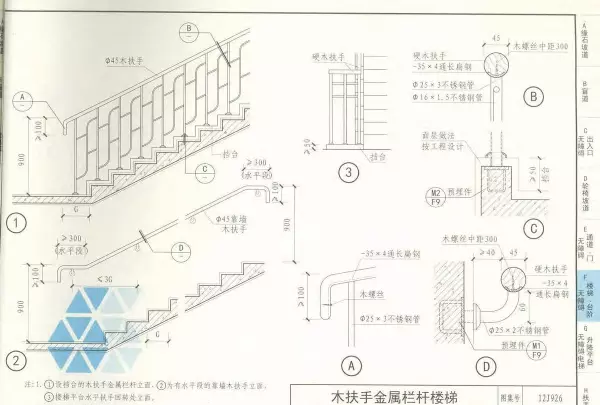

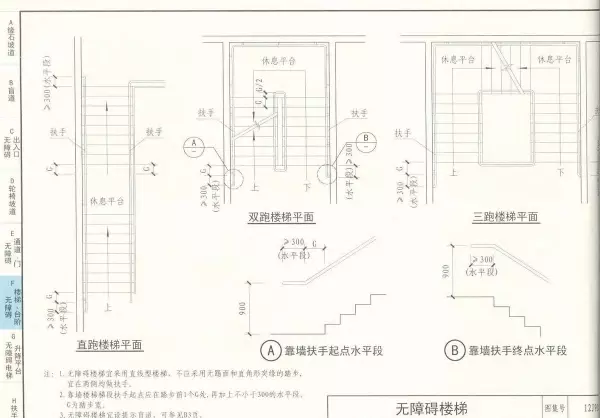

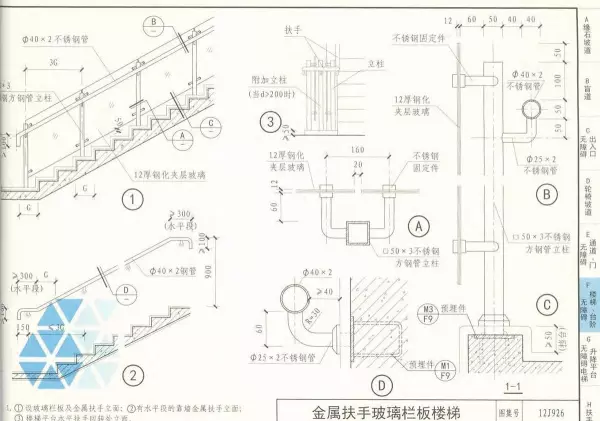

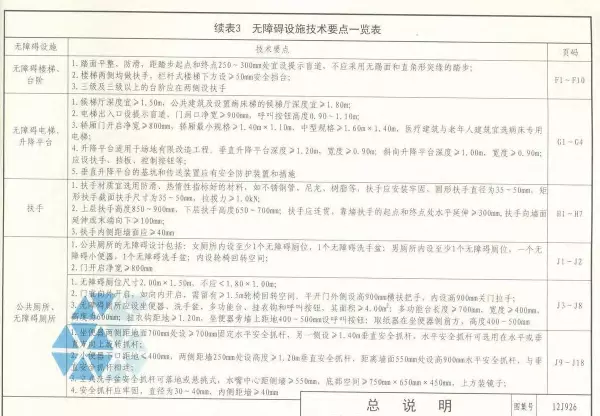

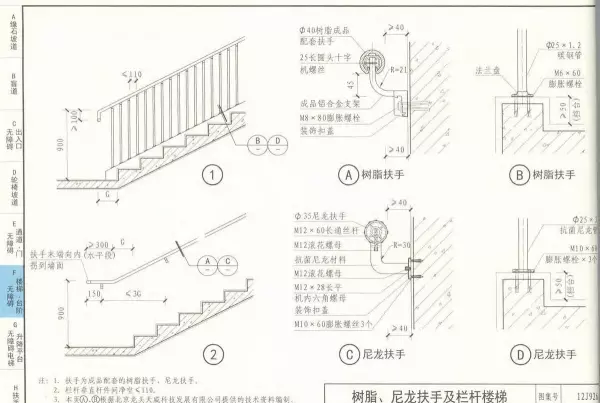

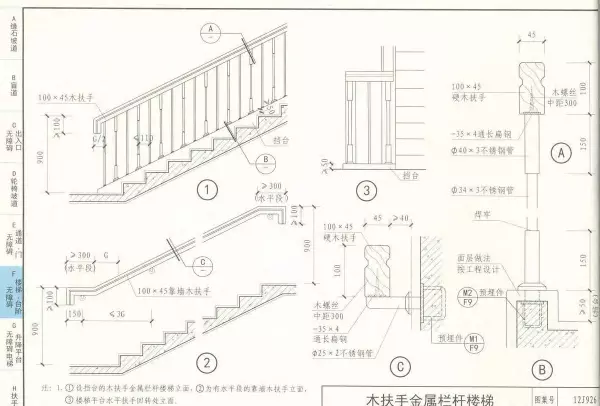

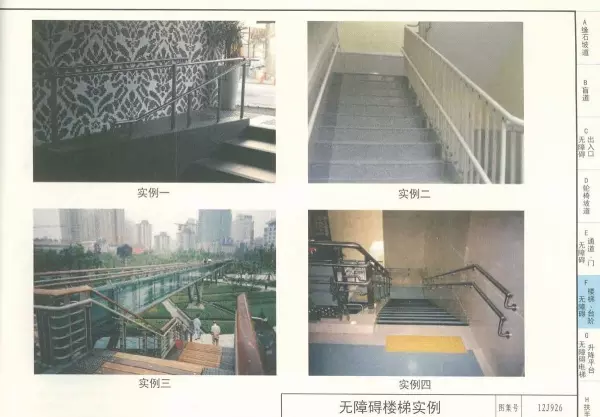

无障碍楼梯。
台阶

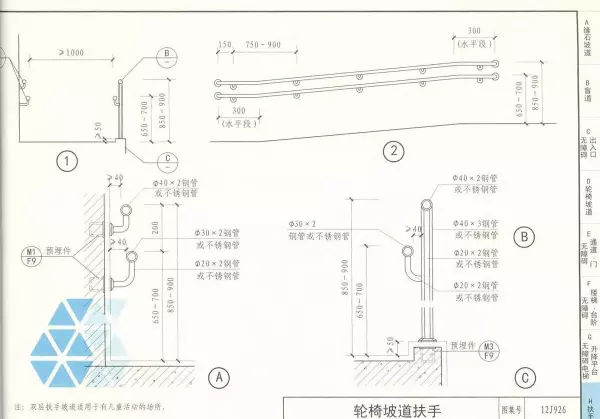

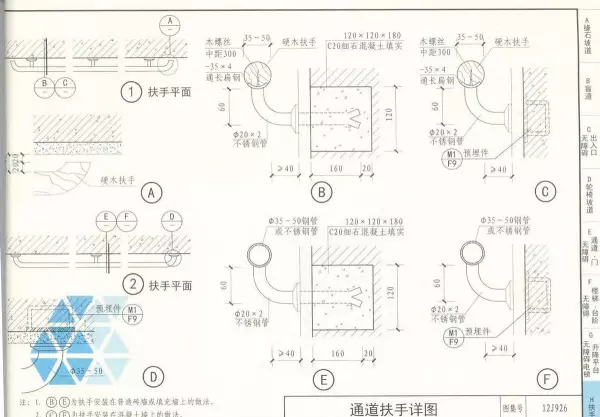

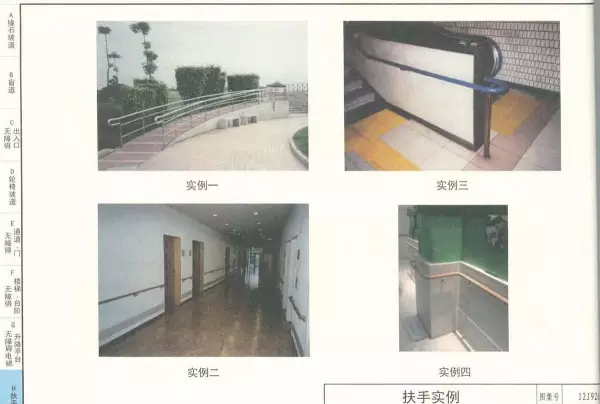

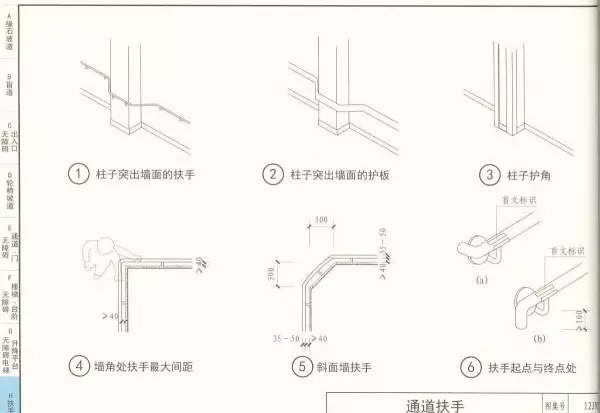

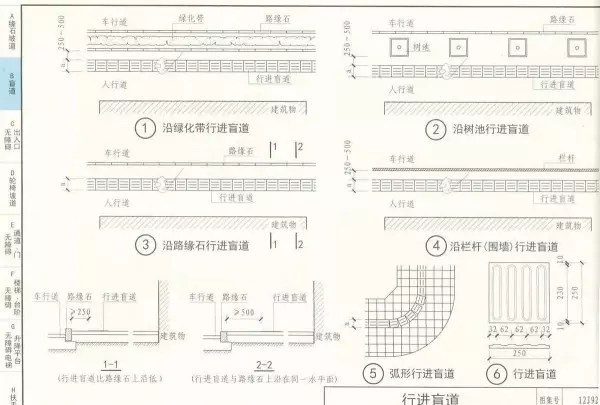

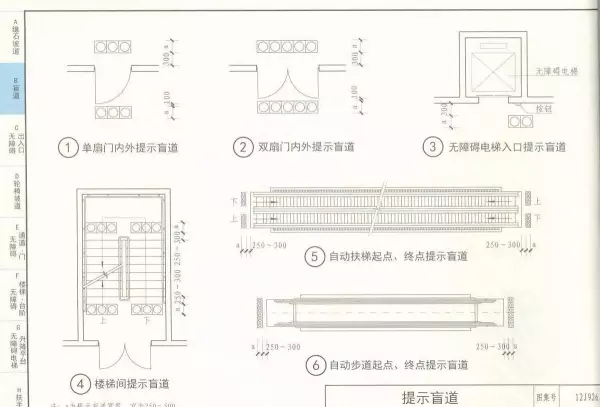

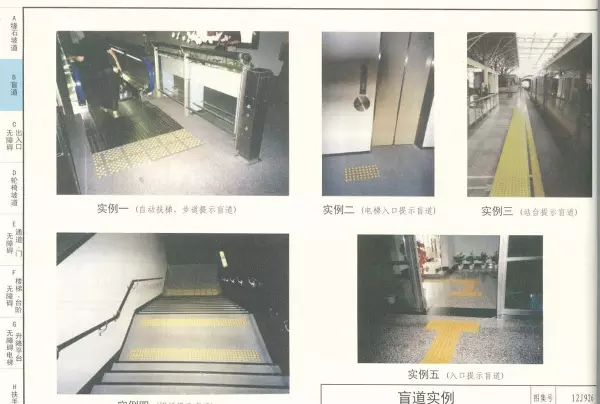

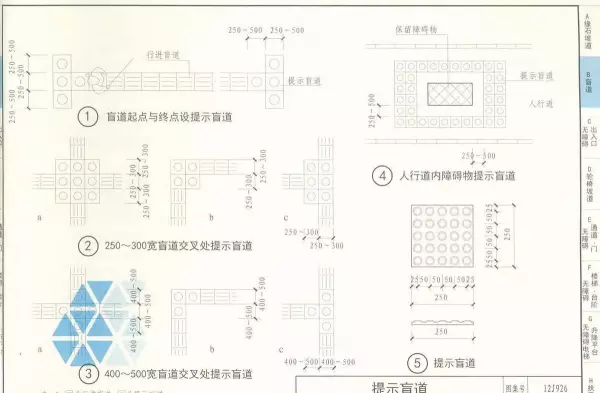

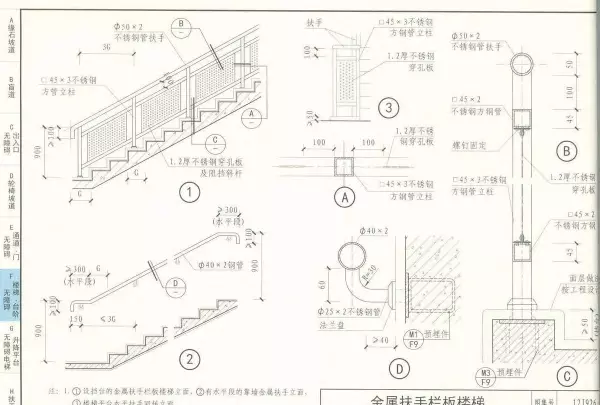

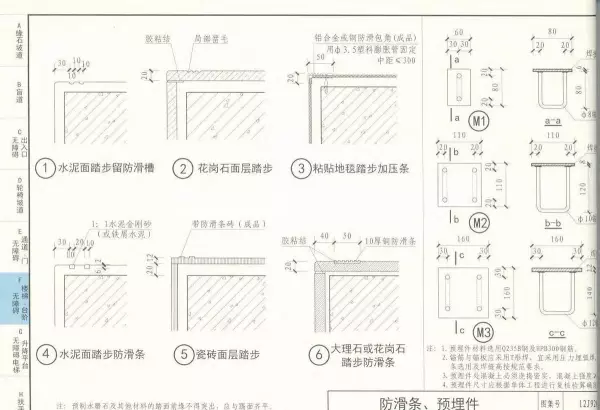

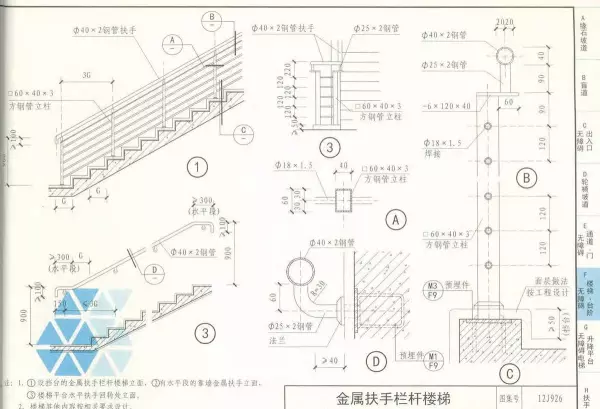

1.隋面平整、防滑，距踏步起点和终点250-300mm处宜设提示盲道，不应采用无踢面和直角形突缘的酷步;2.楼梯两侧均做扶手，栏杆式楼梯下方设50mm安全挡台;3.三级及三级以上的台阶应在两侧设扶手

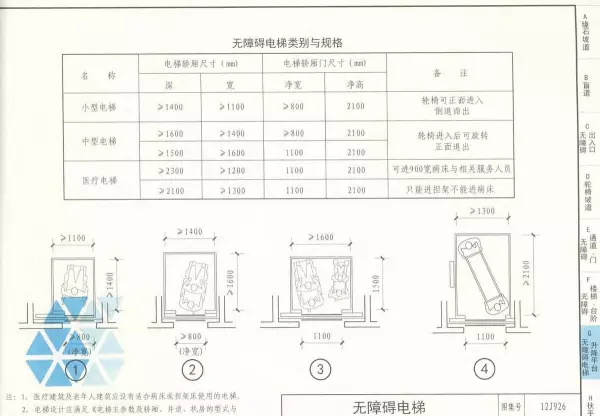

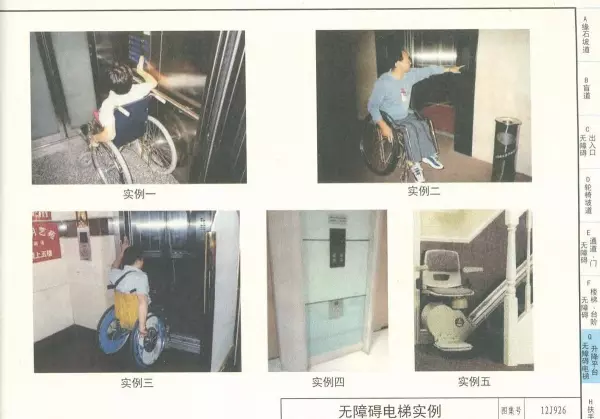

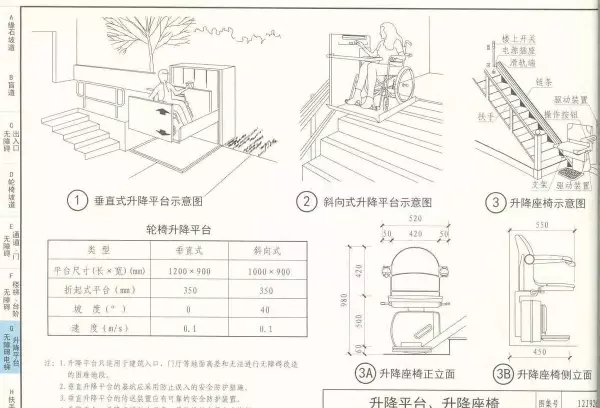

无障碍电梯升降平台

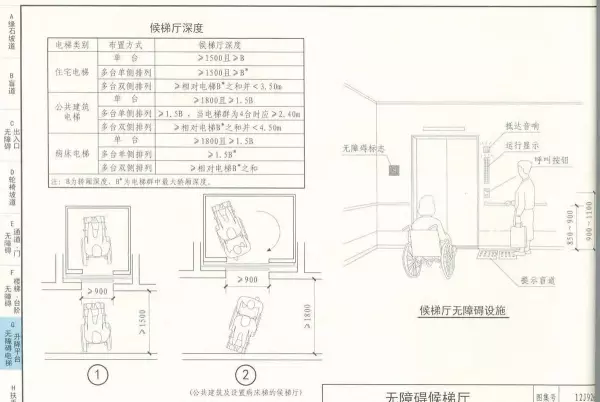

1.候梯厅深度宜1.50m，公共建筑及设置病床梯的候梯厅深度宜1.80m:2.电梯出入口设提示盲道，门洞口净宽900mm，呼叫按钮高度0.91-1.10m:3.轿厢门开启净宽800m，轿厢最小规格1.40mx1.10m、中型规格1.60mx1.40m，医疗建筑与老年人建筑宜选病床专用电梯:4.升降平台适用于场地有限改造工程。華直升降平台深度1.20m，宽度1.90m;斜向升降平台深度1.000，宽度0.90m;应设扶手、挡板，控制按钮等:5.垂直升降平台的基坑和传送装置应有安全防护装置和措施
郑重声明：以上内容来自网络，请酌情参考，并以实际为准。如遇到问题发送具体情况老陈联系！
吊顶反支撑，即吊顶系统中承受向上荷载的反向支撑装置。是为了解决因吊杆过长造成吊顶系统不稳定（向上变形及横向变形）而采取的构造措施。吊顶反支撑通常用刚性材料制作，或用斜向支撑加以固定。（见GB50210-2018《条文说明》7.1.11）参照《国家建筑标准设计图集》（12J502-2内装修-室内吊顶），有三种做法可供参考选择。
由国标图集12S108-1可知，双止回阀倒流防止器仅适用于生活饮用水回流污染为低等级的背压回流的情况；低阻力倒流防止器适用于生活饮用水回流污染为低和中等级的的情况；减压型倒流防止器适用于所有防回流污染的情况：根据19版建水标附录A，小区生活给水引入管以及生活室外消防合用的给水引入管，其回流污染为低等级的背压回流，其引入管上可采用双止回阀倒流防止器；小区室外消防给水引入管的回流污染为中等级，其引入管上应采用低阻力倒流防止器或减压型倒流防止器。
图纸上应明确冷凝水排放方式，注明采用间接排放。同时应有防止溅水措施。有条件时建议设置冷凝水独立排水立管。《建筑给水排水设计标准》GB50015-2019 第4.4.13条，设备间接排水可以就近排入水池或地漏，但应注意不能产生溅水，影响卫生。空调冷凝水间接排放来源《建筑给水排水与节水通用规范》GB55020-2021 第4.4.4条，通用规范全文强条：
水泥基渗透结晶型防水涂料涂刷的防水涂层厚度应为1.2mm。为提高保护效果，需在水泥基渗透结晶涂刷完成后上做20厚防水砂浆保护层，并在桩身上铺设防水卷材进行缝隙密封处理，使用遇水膨胀止水条、双面胶条和铅丝进行接头密封。在进行桩头防水节点处理时，应按照以下工艺流程：基层清理→配料→涂抹→细部构造处理→自检→清扫→验收。
注：此处“规范”表示为该条技术标准出处，无障碍设计规范 GB 50763—2012；人行天桥与人行地下通道无障碍设施设计规程 DB11/T 805-2011；建筑无障碍设计 12J926 2017年9月发布的《北京城市总体规划(2016年—2035年)》要求：提高城市治理水平，让城市更宜居，塑造高品质、人性化的公共空间，完善无障碍设施建设。
（二十三） 楼梯。楼梯的数量、宽度、位置和形式应满足使用要求，符合交通疏散和防火规范的规定。楼梯间应有直接天然采光。楼梯的踏步高度不应大于150mm。楼梯井的净宽度不宜大于200mm。室内楼梯栏板或栏杆的净高度不应小于900mm；室外楼梯栏板或栏杆的净高度不应小于1100mm。关于栏杆高度的标准和规范很多，各行业和部门是各出各的标准各出各的规范，相关技术要求也是五花八门，甚至相互冲突，这样就给设计、施工、监理、和使用者带来诸多不便，对那些学建筑工程的学生和实习生们来说更是一头雾水。
1.固定管材：在绝热层表面铺设钢丝网片用尼龙扎带来固定管材，特点是施工速度比较快,定位准确，管材安装整体效果好。4.防止地面龟裂：钢丝网必须放在管材上面混凝土中间比较好 做地暖要不要铺钢丝网？现在有几种说法。第一种不铺，最近几年出现钢丝网扎漏地暖管的事件屡禁不止。钢丝网在地暖特殊环境下的应用。2.增强地面的局部承重能力：在加工车间、车库等地面荷载较大的区域，地暖用钢丝网片可以提高地面构造层的整体强度，避免地面开裂、塌陷等。
