构造柱呢,就是为了让建筑物更整体、更稳定。在多层砖混结构的建筑墙体里,得设置钢筋混凝土的构造柱,还得和各层的圈梁连起来,这样就能形成能抗弯又能抗剪的空间框架啦。这是增强房屋抗震性能的很好措施。
设置构造柱有一定的规范要求,外墙的四个角,和纵横墙交叉点,单面墙长度大于5米都应该设置构造柱。构造柱图示

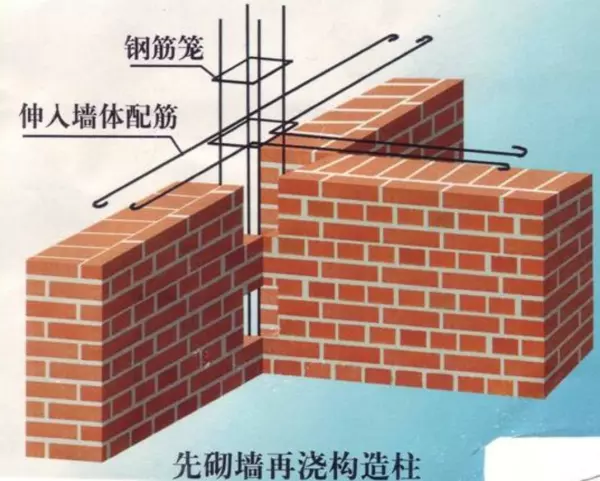

几个要点,砌筑的砖墙必须设置马牙搓,伸入墙体的拉结筋必须设置,在砌筑墙体是把拉结筋埋设到墙体里,长度不小于500mm 也就是常说的50公分以上,每隔500mm高度设置一道。

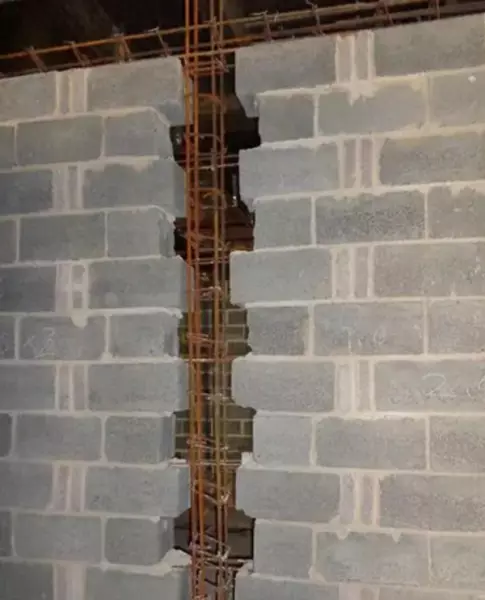

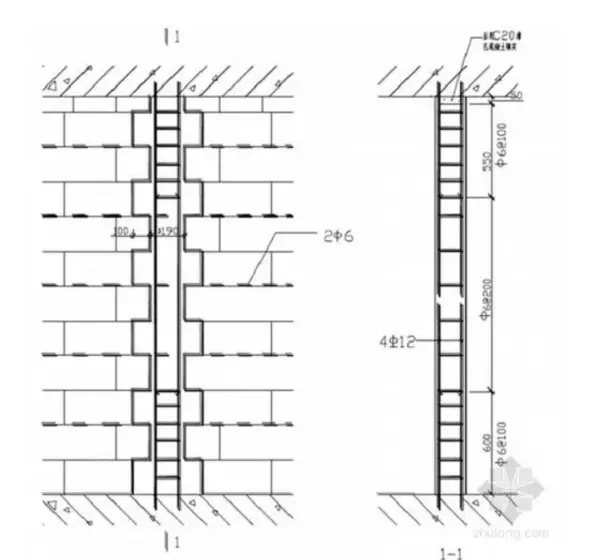

图示上,砖墙要错开砌筑,留搓口,专业上就叫马牙搓,实际也很容易理解就是让混凝土的构造柱跟墙体更多的接触面,增强连接的效果,加拉结筋也是一样的道理,如果不设置拉结筋和马牙搓,可能地震时,墙和柱子分离,墙先倒了。后面再讲讲圈梁的作用
