挡土墙是支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

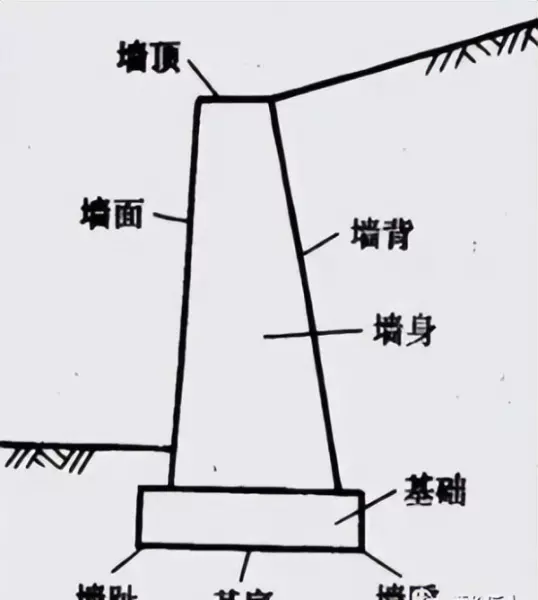

在挡土墙横截面中，与被支承土体直接接触的部位成为墙背；
与墙背相对的、临空的部位成为墙面；
与地基直接接触的部位称为基底；
与基底相对的、墙的顶面称为墙顶；
基底的前端称为墙趾；基底的后端称为墙踵。
1、根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙；
设置于路堤边坡的挡土墙称为路堤墙；
墙顶位于路肩的挡土墙称为路肩墙；
设置于路堑边坡的挡土墙称为路堑墙；
设置于山坡上、支承上坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
2、护肩墙、护脚墙和护面墙
护肩墙指位于填方路基路肩部位的挡土墙，适用于横坡较陡处的路基边缘加固及收缩坡脚。其高度一般不超过2m，顶面宽度不超过75cm，底部呈1:5反倾角，一般不做结构验算。
护脚墙指位于填方边坡坡脚处的挡土墙，其作用是收缩过远的坡脚或防水侵蚀坡脚。因其承受较大土压力，一般都须做结构验算，验算时须注意地基土的水平滑移。
护面墙用于风化严重或易风化的软质岩、较破碎的挖方段和坡面易受侵蚀或有小型坍塌的土质边坡。护面墙是指用浆砌片石砌筑而成的用以防护路基边坡的一种常用设施，护面墙有实体式和窗口式两种，实体式护面墙的构造与护坡相同，窗口式护面墙是在实体式护面墙的基础上，在坡面上挖出各种形状的窗口，并在窗口内进行植物防护或绿化而构成的护面墙结构。
护肩墙和护脚墙的定额套选也有所不同，比如，石砌护肩套取5-1-15石砌挡土墙的定额，而石砌护脚套取5-1-16石砌护脚的定额。

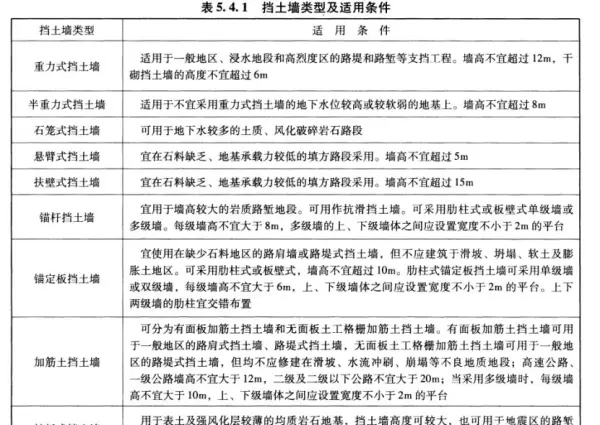

根据稳定机理不同，分为重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚杆挡土墙、加筋土挡土墙。
1、重力式挡土墙是依靠墙身自重抵抗土体侧压力的挡土墙。墙顶宽度当墙身为混凝土浇筑时，不应小于0.40m；浆砌片石时，不应小于0.50m；干砌片石时，不应小于0.60m。半重力式挡土墙的端部厚度不应小于0.40m，底板的前趾扩展长度不宜大于1.5m。墙高小于10m的挡土墙可采用浆砌片石，大于10m的挡土墙和亲水挡土墙宜采取片石混凝土。
2、衡重式挡土墙是利用衡重台上部填土的重力和墙体重心后移而抵抗土体侧压力的挡土墙。
3、悬臂式挡土墙由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成的挡土墙。
4、扶壁式挡土墙是沿悬臂式挡土墙的立臂，每隔一定距离加一道扶壁，将立壁与踵板连接起来的挡土墙。立壁的顶宽不应小于0.20m，底板厚度不应小于0.30m；分段长度不宜超过20m；应采用钢筋混凝土浇筑，配置于墙中的主筋，直径不宜小于12mm。
4、柱板式挡土墙由立柱、挡板、腰梁、腰板、基座和拉杆组成，借助腰板上部填土的重力平衡土体侧压力的挡土墙。
1、挡土墙宜采用明挖基础，基础最小埋置深度不应小于1.0m；风化层不厚的硬质岩石地基，基底应置于基岩未风化层以下。
2、墙身应设置倾向墙外且坡度不小于4%的排水孔，墙背应设置反滤层；排水孔可采用管型材料，进水口应设置反滤层，并宜采用透水土工布，墙背反滤层宜采用透水性的砂砾、碎石，厚度不应小于0.50m
3、根据定额说明防护工程均不包括挖基、基础垫层的工程内容，需要时按“桥涵工程”项目的有关定额计算。因此基坑定额可以参考桥涵基坑要求进行计价。
4、作业高度超过1.2m时，应设置脚手架；挡土墙高度超过2m时，应按高处作业要求进行安全防护。
5、基坑开挖应进行详细的测量定位，并标出开挖线。基坑开挖应分段跳槽开挖，并保持一定开挖坡面度，边坡稳定性差或基坑开挖较深时，应设置临时支护。基坑底面开挖宽度比设计尺寸每边增宽0.5~1.0m。
6、墙背必须回填均匀、摊铺平整，填料顶面应按设计要求设置横坡。距墙背0.5~1.0m内，不得使用重型振动压路机碾压。墙背填筑时，应分层填筑，松铺厚度应不超过20cm。
7、伸缩缝与沉降缝
伸缩缝和沉降缝是指为适用挡土墙等防护构造物的胀缩变形和不均匀沉降，必须沿纵向分段设置，而在分段之间设置的构造。伸缩缝和沉降缝通常一并设置，不加区分，即一缝起两种作用。伸缩缝或沉降缝应为通缝，从基底到墙顶贯通全墙，缝要有一定的宽度并应采用防水的软质材料进行填缝，填缝深度可以是墙身全断面或外侧部分深度。
