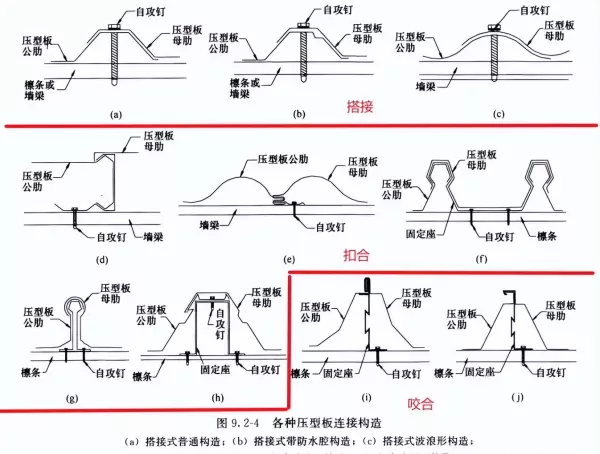

一、压型钢板的三种连接形式

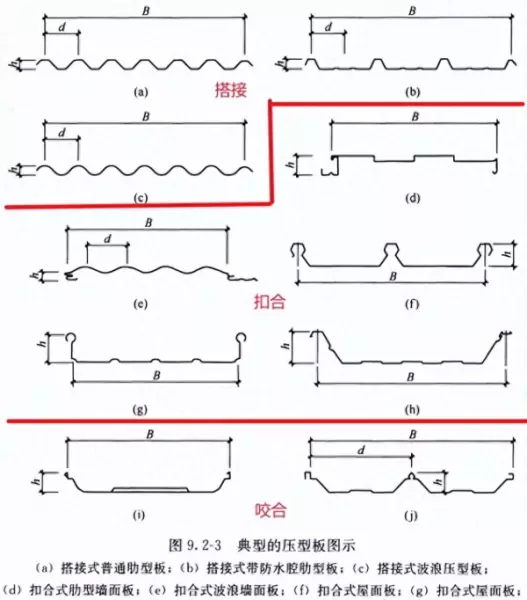

压型钢板的选型（见图9.2-3）按以下规则:
(1）屋面板宜采用咬合式板或扣合式板，在台风地区不应采用扣合式板以防风揭破坏，应采用咬合式板;当排水长度不大且坡度不小于1/10时，可采用自攻钉外露的搭接式压型钢板。
(2）墙面板-般选用紧固件外露的搭接式压型板，对外观及耐腐蚀性要求较高时，可采用自攻钉隐藏的扣合式压型钢板。
6.压型钢板、包边板、泛水板等尽量采用长尺寸板以减少接缝，当建筑面积较大时，可采用现场直接开卷压制提供长尺寸板。应考虑压型钢板温度伸缩引起的问题，由自攻钉直接固定的搭接式压型钢板单板长度不宜超过36m;有随温度变化滑移连接构造的咬合式板或扣合式板长度不宜超过75m。
7.屋面板的坡度应根据泄水面长度、屋面结构形式、屋面板型与构造等，经排水设计计算后确定，宜符合以下要求:
(1)屋面坡度不应小于1/20，当采用紧固件连接的搭接式板时不宜小于1/10，采用咬合式板和扣合式板但泄水坡面较长时，屋面坡度不宜小于1/15。
(2）当为中度或强腐蚀环境时，屋面坡度宜分别不小于1/12和1/10。
9.与压型钢板体系配套的各种紧固件主要有:
(1）自攻螺钉用于固定压型钢板;
2）抽芯拉铆钉用于固定各种泛水板、包边板等。紧固件需要穿透痹条和墙梁，也需要穿透某种类型的压型板或固定座底板，不同的金属材料之间穿透会发生电极腐蚀反应，选用紧固件材料时应避免材料之间发生电极腐蚀反应。
二、蒙皮效应对结构设计的影响
蒙皮效应作为安全储备，主体结构设计建议不考虑其有利作用；但檩条的计算可以根据墙板、屋面板的构造及连接适当考虑对围护结构—檩条进行优化设计。
1）蒙皮效应作为安全储备
压型钢板的蒙皮效应使平面受力体系的门式刚架具有良好的空间结构效应，尤其对于提高痹条和墙梁的整体稳定有重要效果，但压型钢板有很多种不同的类型，细部构造也是多样化，其蒙皮作用的大小相差很大，难以统一量化，在设计中很难直接计算蒙皮效应，企业可以通过适当的试验研究论证后在设计中直接利用蒙皮效应。在《门式刚架轻型房屋钢结构技术规程》中针对槁条和墙梁的稳定计算已考虑蒙皮效应的作用，但设计者应注意使用蒙皮效应时压型钢板及其连接应满足的各项技术条件。一般情况下，蒙皮效应宜作为钢结构的一种安全储备来考虑。
2）檩条设计适当考虑面板的有利作用

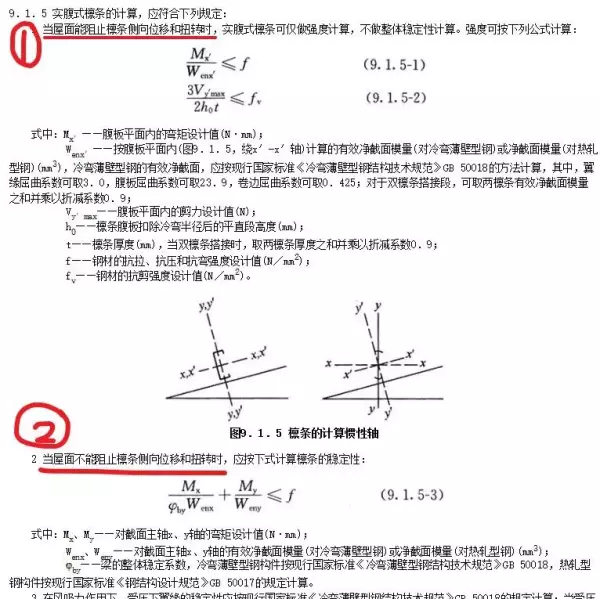

下图是对规范的深入理解
5．当凛条或墙梁与金属压型钢板连接在一起时，可形成蒙皮结构，由于压型钢板有较大的面内刚度，具有良好的整体性，压型钢板约束槁条上翼缘（或墙梁的外翼缘）转动的效果，对消除棕条或墙梁的翘曲应力和提高凛条或墙梁的整体稳定性极为有利，但蒙皮结构效应因各种压型钢板的板型构造不同，连接方式不同，难以量化，在工程实践中对蒙皮效应的作用可作如下考虑:
(1）当蒙皮效应较强，压型钢板能约束凛条或墙梁的侧向位移又能约束其扭转时，痹条或墙梁的翘曲应力及上(外）翼缘的受压稳定性均可不作考虑。
(2）当压型钢板仅能一定程度约束凛条或墙梁的扭转时，在有适当拉条体系的情况下，可不考虑槟条或墙梁的翘曲应力及上(外）翼缘的受压稳定性。
(3)当围护板不能约束穰条或墙梁的侧向位移，基本不能约束其扭转时，应当计算凛条或墙梁上(外）翼缘受压时的稳定性及翘曲应力，有间距不大于3.0m的拉条时，可不计算翘曲应力。
(4）当痹条或墙梁下(内）翼缘有内衬板连接时，可不考虑檀条或墙梁下(内）翼缘受压时的稳定性及翘曲应力﹔当凛条或墙梁下(内）翼缘无内衬板连接时，应考虑痹条或墙梁下(内)翼缘受压时的稳定性。
(5)当屋面压型钢板厚度不小于0.5mm,由自攻钉直接连接在槁条上，且屋面板之间有缝合钉连接成整体蒙皮结构，可以认为能够约束槁条上翼缘的侧移和扭转:当采用咬合式压型钢板，板厚度不小于0.5mm，固定座由二个自攻钉连接在凛条上，参与咬合的固定座滑移片厚度不小于1.0mm,可认为能够约束凛条上翼缘的扭转。
6．通常流行的可滑移式屋面板不能约束檄条的侧向位移，但可约束其扭转，故痹条的偏心扭矩及其翘曲应力不必计算，仅计算弯矩作用即可。凛条侧向的荷载分量和弯矩M,将使凛条具有向屋脊方向倾覆和弯曲的趋势（当屋面坡度较大时，也可能向檐口方向倾覆和弯曲)，可考虑使-部分凛条口朝下坡方向，见图9.3-4所示，以减小其倾覆效应。拉条系统可承受凛条的倾覆力并将其传递至顿条的支座处。
9.3.4

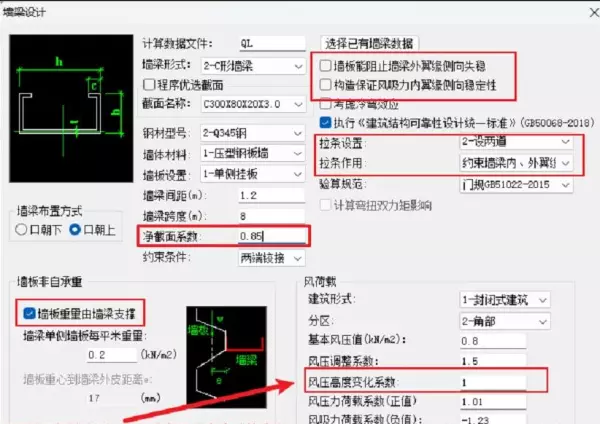

3）对应软件参数
三、规范规定的拉条布置方式与其相应的条件
檩条之间的拉条和撑杆应设置在炖条的受压部位，由于恒载和活载组合下痹条上部受压，恒载和风载组合下力条下部受压,需同时考虑这两种工况J故应采用双层拉条体系2当条下翼缘连接有内衬板时，该内衬板可代替下层拉条体系的作角，上层拉条体系口如拉条采用两端分别靠近上、下翼缘的连接方式)，则要求屋面板能约束圉条上翼缘的侧向位移。
