中秋节快到了，就想说逛逛开源平台，看有没有适合中秋节DIY的项目

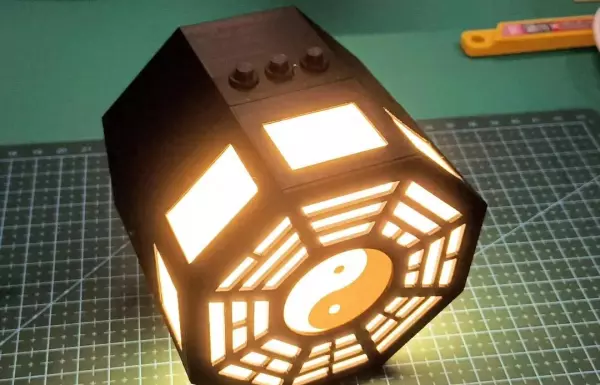

于是……我就看到了这个八卦炉床头灯！
是那种可用做日常照明，氛围灯，cosplay……的灯！
好适合中国宝宝体质啊！
它的做法也很简单！本文主要分享——功能亮点、硬件设计、保姆级制作教程（跟着一步步做就能完成！）
说明：本项目由【东方Project同人周边社团求闻工坊】推出，柔光床头灯外形参考东方Project角色雾雨魔理沙的八卦炉
- 按钮控制灯光亮/灭，支持调节亮度
- 可以在灯光点亮的状态下充电
- Type-C接口支持充电+USB下载通过拨动按钮切换
- 电池电量不足，灯光自动熄灭
八卦灯的功能十分简单，硬件设计也十分简单！

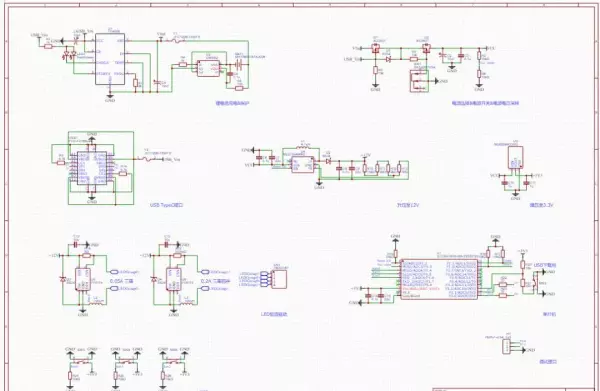

控制板原理图

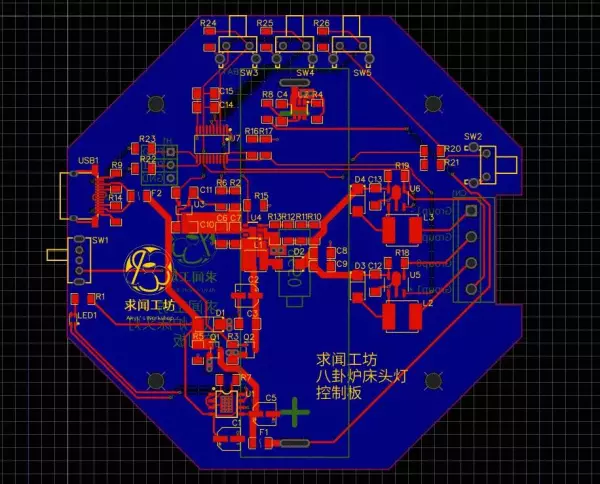

控制板PCB图

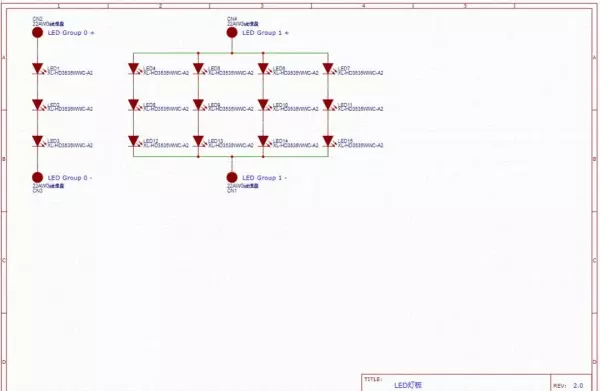

LED原理图

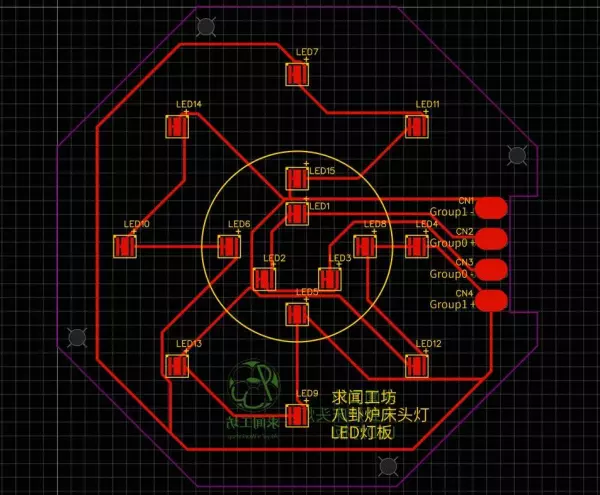

LED PCB图

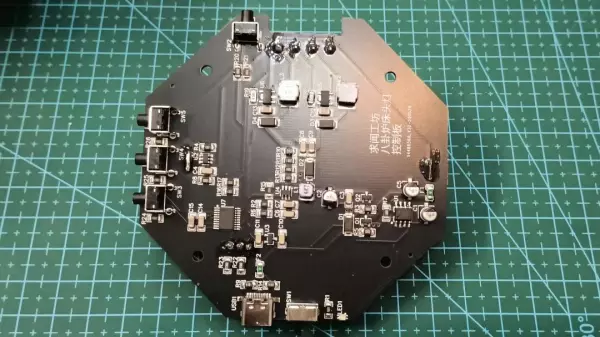

控制板实物图

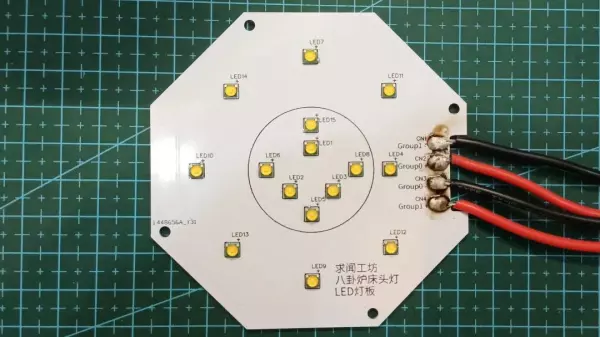

LED灯板实物图
- 主控：STC8G1K08
- 升压IC：ME2159
- LED恒流驱动IC：PT4115
- 锂电充电IC：TP4056
- 锂电保护IC：DW06D
- 中心/外围两组LED分别恒流控制，每颗LED灯珠最高50mA电流
- 内置锂电保护电路，可直接安装无保护板的18650锂电池，具备锂电池欠压自动熄灭功能。
搞定了硬件设计后，只需要烧录程序即可安装使用！
下面就放上保姆级制作教程！跟着一步步操作即可完成制作！
*内容包括：准备物料、电路装配注意事项、程序下载说明、外壳安装教程
三、保姆级制作教程
1.准备物料
①两块电路板
- 两块板都可以在嘉立创EDA免费打样
- 控制板：FR-4
- LED灯板：铝基板
②电路元件
- 按BOM采购即可
- 说明：还需要一节不带保护板的18650锂电池+适当长度的AWG22导线，建议红黑二色均准备以便于区分正负极
③外壳
这部分需要：按钮3个、面板9片、外壳一套、铜柱螺丝若干，胶水1个，制造明细如下：
- 3D打印附件所有stl文件
- 选择黑色材料
- 使用嘉立创三维猴3D打印制造文件，选择PLA材料。
- 使用嘉立创的面板打印制造顶面阴阳图均光板，材料选择“乳白磨砂扩散板”。
- 在电商使用dwg文件定制除了“顶面阴阳图均光板”外的各均光板（上段均光板需要8个，具体信息见文件）
- 其他物料：4个M3*25+6六角铜柱、4颗M3*6黑色扁平头螺丝、4颗M3*10黑色扁平头螺丝、胶水。
2.电路装配&程序下载
①在LED灯板的连接焊盘处焊接4根约5cm的AWG22导线并剥好导线另一端绝缘皮。
②将控制板电源通断开关SW1拨至Type-C接口（断）附近。确保控制板电池接口正负极间不短路后装入18650电池，进行首次充电，充一下即可，使锂电池保护IC进入正常工作状态。

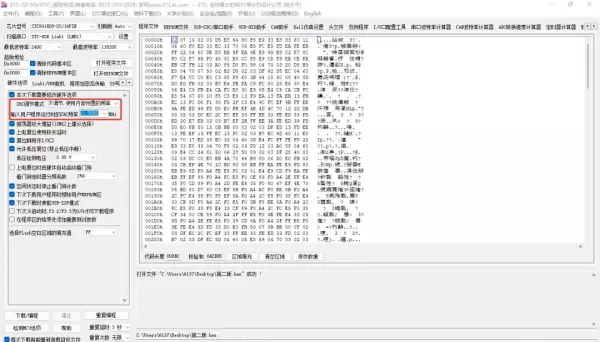

③通过USB或STC-USB Link1D工具进行单片机程序下载。烧录时请注意按图设置红框中的设置项，其余设置项保持默认即可。
说明：单片机程序下载好后，拨动SW1开关，以免在后续装配过程中金属物品误碰短路，导致不必要的损失。
3.外壳装配

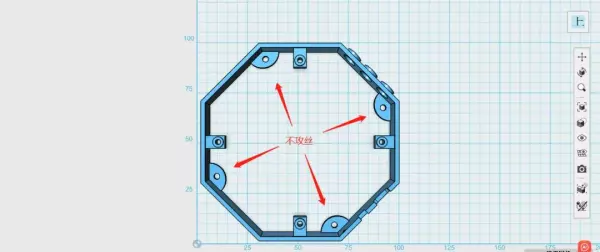

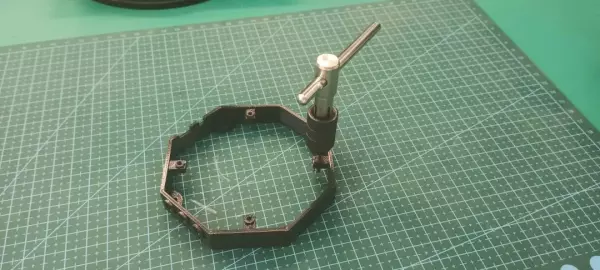

①使用M3丝锥对上段外壳、中段外壳各螺丝孔进行攻丝（注意方向）。

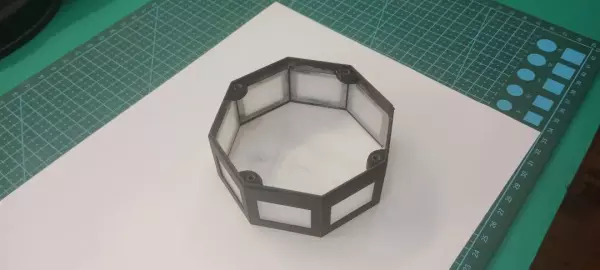

②使用胶水粘好顶面和上段外壳的各均光板。亚克力磨砂均光板通常有两面：一面光滑一面粗糙，粗糙面向外，光滑面向内。

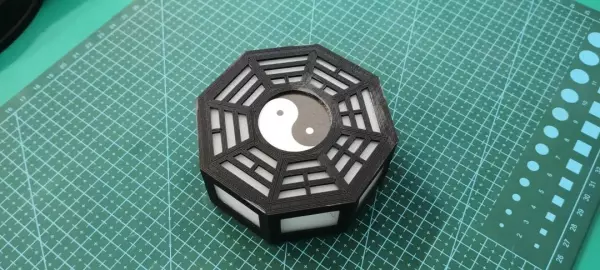

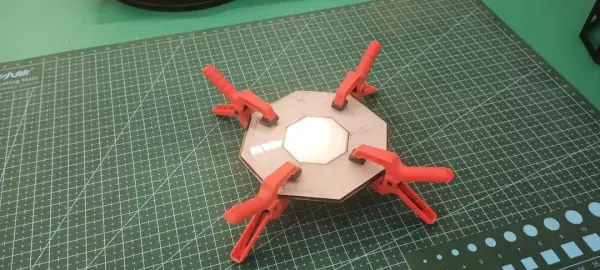

③使用胶水将顶面与上段外壳粘合。

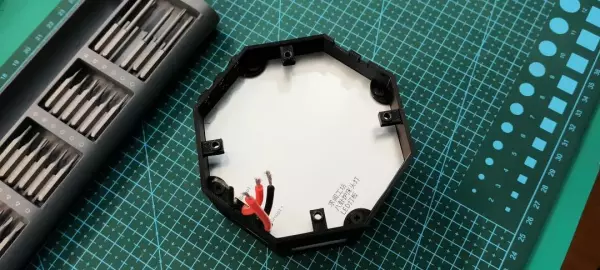

④将LED灯板放入上段外壳的凹槽内，扣合中段外壳（注意方向）并拧好上段外壳与中段外壳连接的螺丝（M3*10）。
⑤将按钮放入中段外壳的孔中。

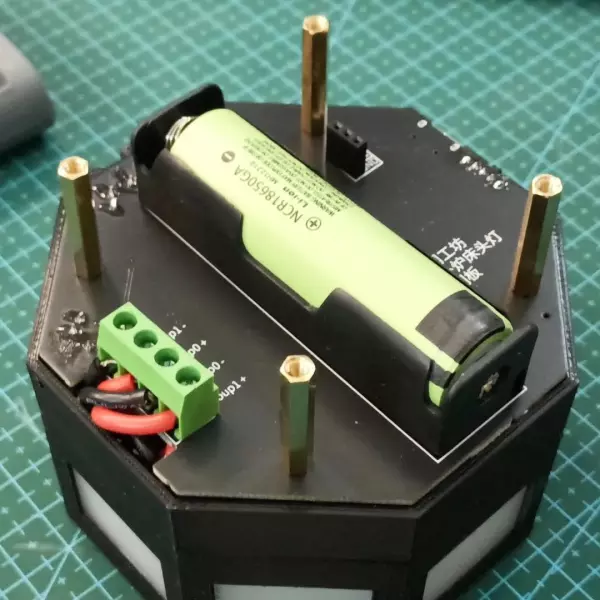

⑥将控制板放在中段外壳上方（注意方向）并使各突出部件对准预留的孔位，对齐螺丝孔，拧上铜柱。若此处装配完出现按键卡在按下状态无法回弹的情况，可以考虑使用锉刀等工具将按键柄适当磨短。
⑦将LED灯板的连接线接入控制板相应接线柱。
⑧扣合下段外壳，拧上下段外壳与铜柱间的螺丝（M3*6）。
⑨确认装配无误后将控制板电源通断开关SW1拨至远离Type-C接口（通）位置。

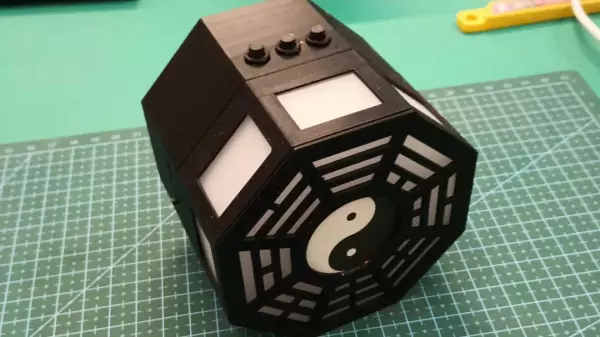

这样就完成了！
注：部分连接处较紧，可使用砂纸进行处理。
