砖面开裂是瓷砖最常见的“疑难杂症”之一，砖面出现的小小裂缝，不仅影响美观，还可能引发异味、脱落等后果。为什么铺贴得整齐漂亮的瓷砖，会突现裂缝呢？下面，小编带大家一起来学习一下！
一、施工因素

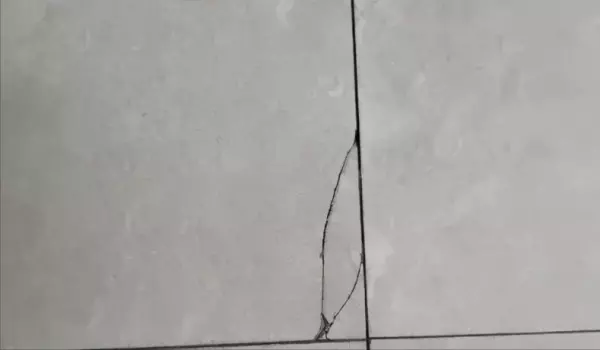

1.贴砖时不留缝或留缝过小
瓷砖的伸缩系数远比钢筋混凝土小，当出现热胀冷缩时，如果没有留缝或留缝不足，基础层的伸缩较大，而瓷砖膨胀过慢，从而产生被拉裂的现象。这种情况导致的开裂，裂缝纹理较小较短，其边角还可能出现崩裂。

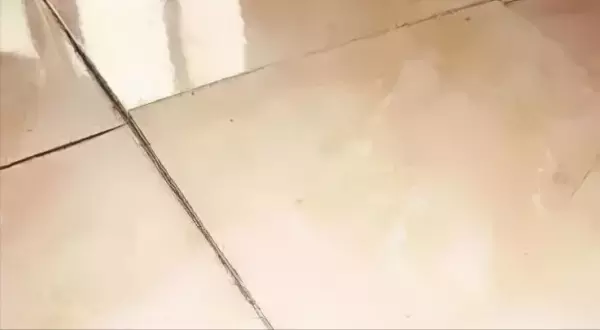

2.瓷砖贴前没泡水或泡水不足
瓷砖铺贴前没有“喝饱水”的话，胚体吸水不足，铺贴后瓷砖会把水泥砂浆中的水分吸走，使瓷砖出现开裂，严重的话还会导致瓷砖脱落。泡水不足引起的瓷砖开裂一般在铺贴完成后不久便会出现。

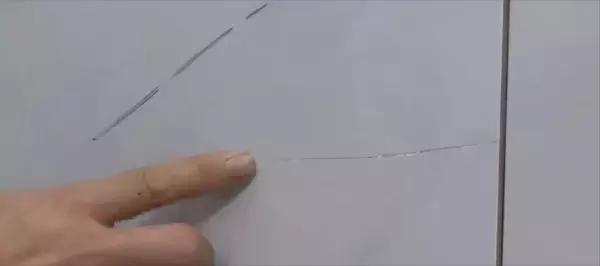

3.手工切割瓷砖造成暗裂
工匠对瓷砖进行切割施工时，可能操作不当因而造成瓷砖暗裂。暗裂出现时一般不易察觉，但经过较长一段时间后，受水泥收缩、温度变化、外界应力等影响会加速拉裂，出现明显裂痕，这也是很多施工队更倾向于用专业切割机处理瓷砖切割的原因。
4.水泥砂浆成分不当
如果水泥标号过大，当水泥砂浆凝结时会大量吸收水分，铺贴后的瓷砖水分被过分吸收就容易拉裂；水泥与沙子在混合时比例不当，水泥含量过高的话，水泥的膨胀系数过大，同样会出现瓷砖开裂的问题。所以小编建议：铺贴瓷砖最好选用瓷砖胶，要有效防止因水泥砂浆成分不当造成的开裂。
5.基层处理不规范
墙面存在空鼓开裂、墙面的防水拉毛层脱层，以及铺贴在大芯板所包立柱、在烟道外侧简单铺贴瓷砖等不规范的墙面处理，都会导致后期瓷砖吸湿膨胀，出现松动变形开裂。
6.阳角处碰角磨边时操作不谨慎
如果开裂情况出现在阳角处瓷砖，可能是拐角处相连的两列瓷砖的底边磨45度角时不够谨慎，破坏瓷砖的胚釉结合层，使瓷砖的边缘部分抗龟裂性能减弱，从而出现后期掉瓷开裂的情况。另外，阳角处瓷砖45度碰角贴的太紧，没有预留足够缝隙，同样会因为热胀冷缩出现开裂。
二、环境因素

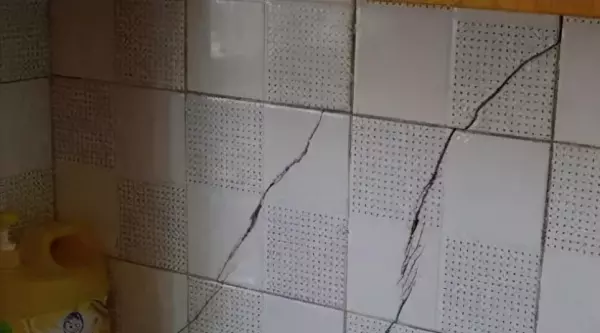

1.楼体结构发生变化
楼体自身由于地质问题会产生一定程度的沉降，从而引起墙体开裂，进而引发墙体表面瓷砖的开裂，这种情况出现的裂纹一般都呈惯通线。
2.外力因素
硬物直接撞击、隔壁邻居装修砸墙等外力因素，也容易引发墙体的震动而形成开裂。
3.距离热源过近
如果瓷砖在锅炉、热水器等位置附近，瓷砖容易因为热源温度变化发生频繁的热胀冷缩，从而出现开裂。
三、质量因素
1.釉层厚度不匀、砖坯质量差
瓷砖的表面釉质厚度不规则，砖体的变形较大，砖坯质量较差，综合导致产生大量不规则裂缝。
2.砖面釉裂
出现釉裂最根原因是坯砖与釉层间超出了坯釉间热膨胀系数之差。因为砖坯及釉面的膨胀系数不一样，当瓷砖被贴到墙面时，由于温度及湿度等环境因素的影响，不同膨胀系数的砖坯与釉面会产生不一样的伸缩，最后导致釉裂现象的发生。
釉裂裂纹一般呈现网状或类似龟背纹状，通常是在淋釉工艺的瓷砖才会出现，低廉价格的釉面瓷片最容易产生釉裂现象。
3.参数不达标
瓷砖硬度是检验瓷砖的主要参数，直接影响瓷砖的使用寿命。如果瓷砖硬度不够，在使用过程中承重过高（主要是地砖）或者受损，则容易开裂。
除此之外，瓷砖的抗折强度、抗龟裂性能、吸水率等参数达不到标准，都可能导致开裂现象的发生。
