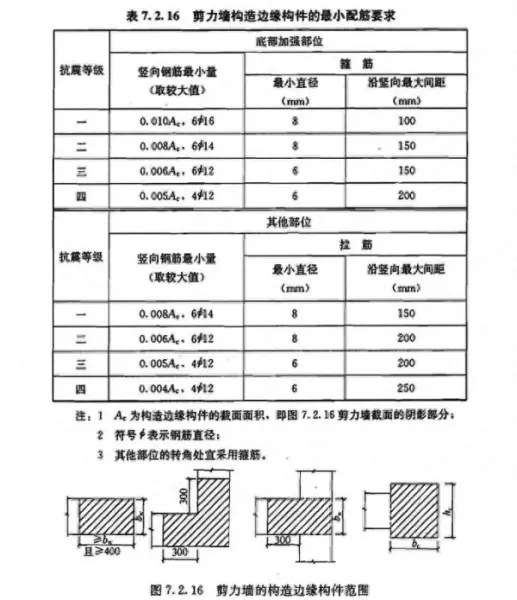

- 构造边缘构件范围：高层按《高规》图7.2.16，多层可按《抗规》图6.4.5-1
注意：T形构件范围约束边缘构件和构造边缘构件不一样。
- 构造边缘构件配筋：《高规》7.2.16

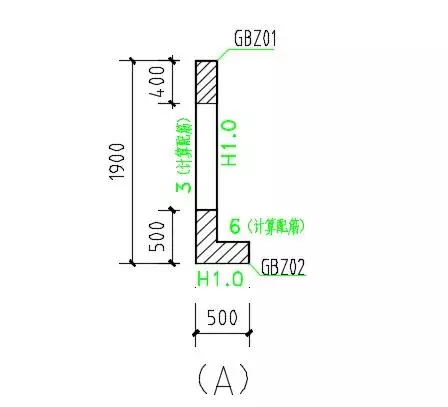

例：三级抗震，其他部位，计算图如A所示。

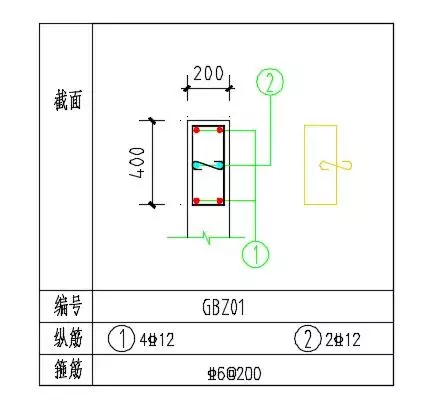

3（计算配筋）表示的是该墙肢两端配筋每端配筋面积为300，即GBZ01①配筋面积大于300,查表7.2.16知最小配筋面积＝0.005Ac＝200×400×0.005＝400＜4C12，故取配筋4C12如上图所示。
《高规》7.2.16-3箍筋，拉筋沿水平方向的肢距不宜＞300mm，不应＞竖向钢筋直径的2倍，故400中间设置拉筋，形成三肢箍，中间纵筋取2C12，在满足最小配筋面积的情况下可取2C10，但直径不宜小于10，不宜大于墙厚的1/10。详见《高规》7.2.18及《抗规》6.4.4。

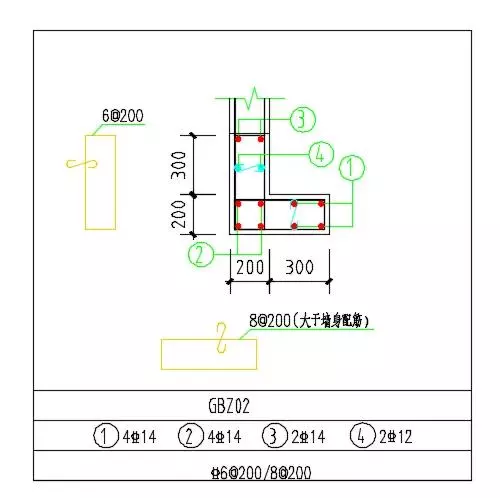

- 小墙肢出现计算配筋GBZ02
该短墙肢处计算配筋为6，①②两端钢筋配筋面积均需＞600，故取4C14，又因长墙肢处计算配筋为3故整个GBZ02竖向筋面积需＞6+6+3＝1500mm²。

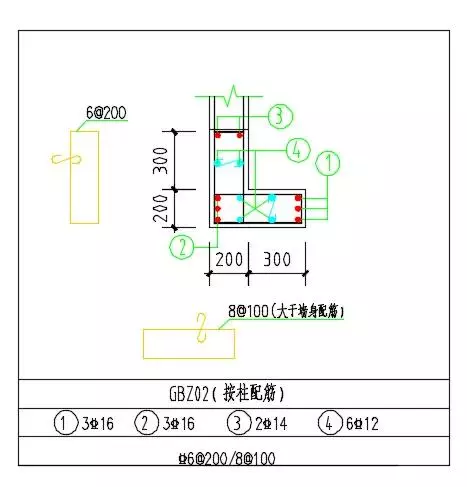

- 补充：《抗规》6.4.6抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计；矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

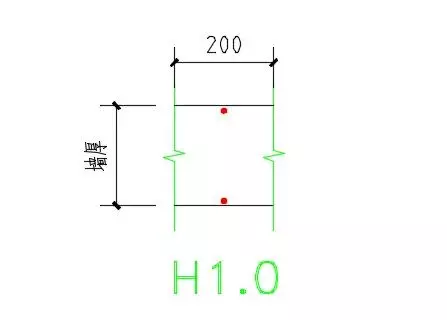

- H1.0（水平筋计算配值）
H1.0：水平分布筋间距200的情况下，200范围内水平筋的总面积。
例：墙厚200，间距200，H1.0
H1.0→As＝100mm²，取2C18，As＝101。

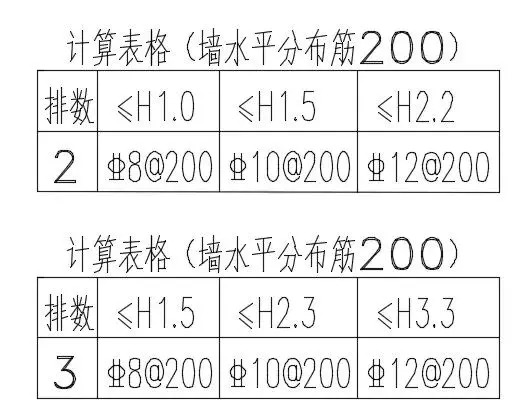

转换为板钢筋，1m板带宽
水平分布筋间距可在PKPM–楼层–设计参数–材料信息中修改。
