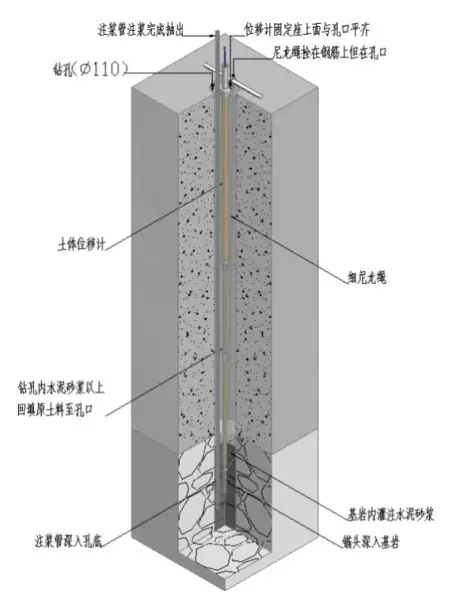

1.钻孔埋设01孔直径不小于¢114钻孔深度直到基岩内500mm 以下02将组装好的土体位移计拴好吊绳和注浆管一起下放到孔内,直到位移计固定座处在孔口位置时,将拴好尼龙绳的钢筋担在孔口(见下图所示)03灌注砂浆到土体锚头以上为止,拔出灌浆管,待砂浆凝固(见下图所示)04解掉吊装细尼龙绳钢筋,往孔内回填原土料,分层浇水密实到孔口(见下图所示)05当钻孔填满原土料到孔口并密实后,将沉降盘安装在位移计固定座上。
2.填筑埋设先在坝基监测点位置基岩钻孔,将土体锚头和第一节测杆及护管装配完成后入孔,浇筑混凝土固定土体锚头。填筑坝体时随坝体的逐级升高逐级连接测杆和护管至碾压高程,碾压前将测杆及护管头包裹起来,埋设点做好位置标记,当坝体碾压时注意避让。碾压完成挖出包裹的测杆和护管头连接下一节测杆和护管到下一碾压高程,重复进行以上工作直到监测高程后,连接位移计组件和安装沉降盘,合理敷设和保护观测电缆至观测房。
