重磅！22G101系列图集来袭！
你想了解22G有哪些变化吗？
你想了解22G变化后对工程量有哪些影响吗？
本系列将用3篇文章分别详细讲解一般构造、柱、梁、剪力墙、板、楼梯、基础等构件在新图集中的变化，以及对施工和算量产生的影响。
本篇主要内容：板、楼梯、基础
板

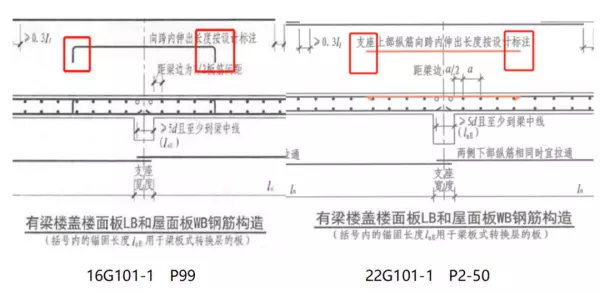

1、支座负筋在板内90°弯钩
16G图集当中板上部非通长钢筋两端直钩长度为板厚减去二倍保护层。
22G图集当中取消了两端的直钩长度，在钢筋计算时会较16G图集有所减少。

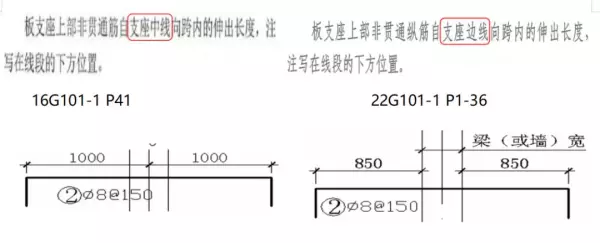

2、支座负筋标注起始位置变化

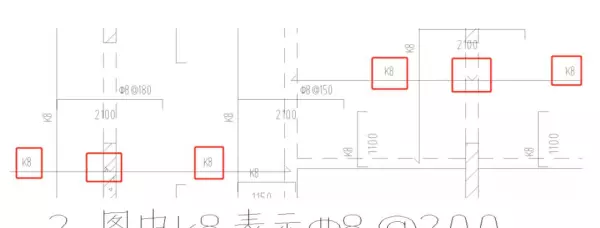

在软件中可以通过选择负筋属性“是否包含支座宽”来决定按照中心线或者边线计算。
端支座算法：

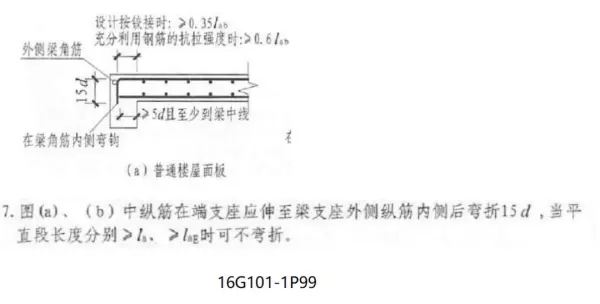

16G图集当中要求标注尺寸自支座中线算起，但是16G101-1P99中要求钢筋锚固长度伸至梁外侧角筋内测后弯折15d，注7中另有说明：直锚长度大于la时可不弯折，会导致理解偏差和算量的争议。
22G图集要求从支座边线算起，可以将单边标注负筋的属性调整为支座内边线，也就是板内净尺寸。

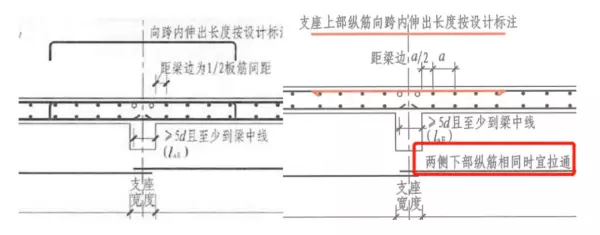

3、相邻下部纵筋相同时宜拉通
如遇到多跨连续的楼层板，底部配筋相同时：
如按照图纸要求，每跨下部钢筋锚固入支座，长度为：max（5d，支座中心线），由于板底筋直径一般不会太大，5D少有会大于支座中心线的情况出现，基本上都是按照支座中心线计算。所以即便多跨连续的楼层板底筋相同时，由于每跨断开，所以不会出现钢筋搭接的问题。
同样的图纸要求，在22G图集当中有要求“两侧下部纵筋相同时宜拉通”会导致多跨连续楼层板的底筋拉通布置的情况，当长度大于带肋钢筋的定尺长度时，每根钢筋会出现搭接，导致钢筋量的增加。

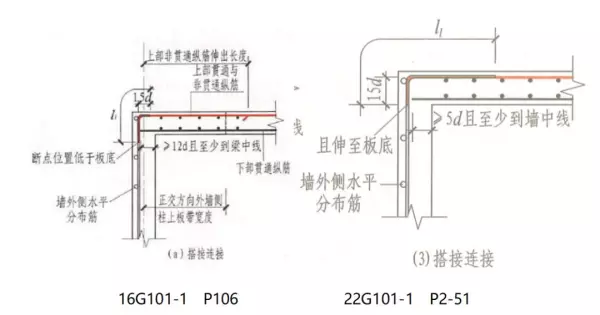

4、剪力墙顶搭接连接搭接位置变化
此节点变化对钢筋量造成的影响与上一篇文章剪力墙部分的“地下室外墙顶板连接”相同。

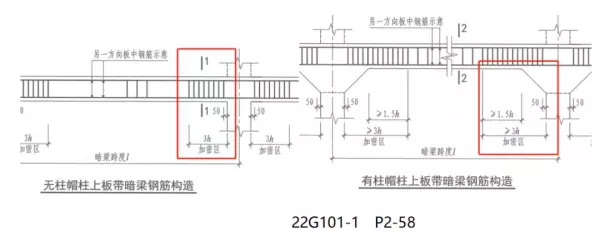

5、新增有柱帽的柱上板带暗梁钢筋构造
新增了有柱帽时暗梁箍筋加密区长度max（3h，1.5h+c1）。
楼梯

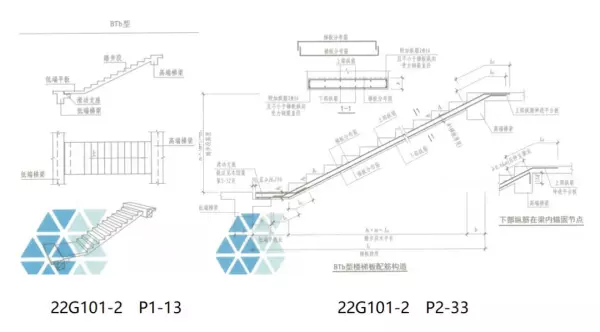

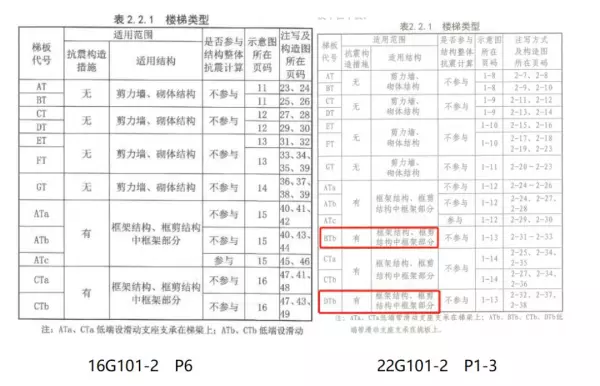

1、新增BTb
BTb应用于框架结构、框剪结构中的框架部分，有抗震构造措施，但是不参与结构整体抗震计算（锚固长度按照抗震构造措施laE来取定）低端带平板，且低端带滑动支座的楼梯。

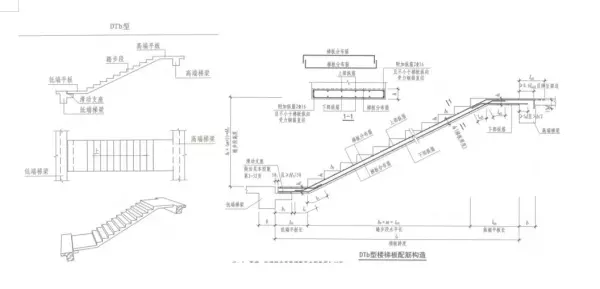

2、新增DTb
DTb应用于框架结构、框剪结构中的框架部分，有抗震构造措施，但是不参与结构整体抗震计算（锚固长度按照抗震构造措施laE来取定）高低两端都带平板，且低端带滑动支座的楼梯。

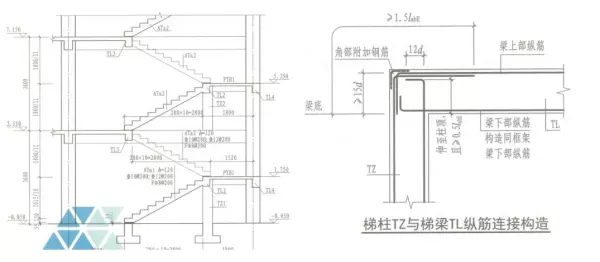

3、新增TL、TZ节点构造
16G101中没有关于梯梁和梯柱的节点构造要求，所以在处理图纸中梯梁和梯柱时，一般按照梁上柱和楼层框架梁来计算。
22G101当中的TL和TZ的纵筋连接构造类似于顶层边角柱和屋面框架梁的连接构造，按此构造计算，钢筋量将会有所增加。

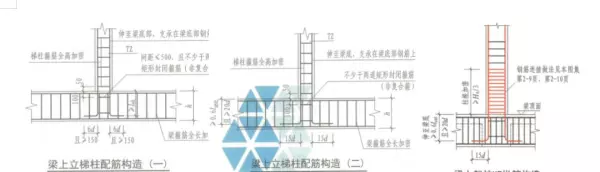

对于梯柱梁上立梯柱的锚固，22G图集当中区分了梁高度满足直锚和不满足直锚两种情况，分别对应弯折长度6d，150取大，和15d。此节点区分与梁上起KZ纵筋构造，梁上起KZ不区分是否满足直锚，所有纵筋一律伸至梁底弯锚15d。
基础

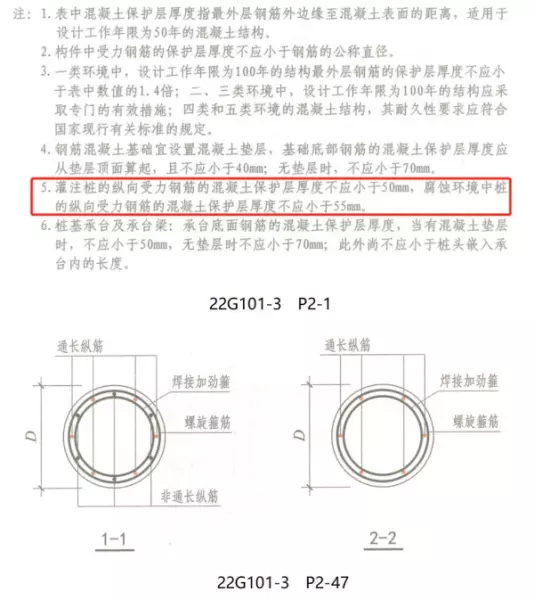

1、新增了桩的保护层厚度
在16G图集原有的说明之上，增加了灌注桩的纵向受力钢筋的混凝土保护层厚度不小于50mm，应当注意的是，此处说的保护层厚度为纵向受力钢筋，并非注1当中的最外层钢筋（灌注桩中的螺旋箍筋）。

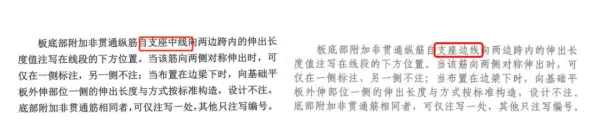

2、筏板基础底部非贯通筋的标注起始位置
筏板基础底部非贯通筋起始位置的要求，与板负筋类似，可参看板负筋的具体影响。

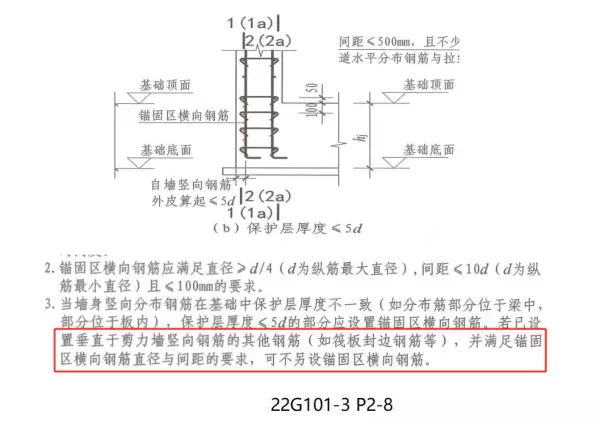

3、增加无需放置锚固区横向钢筋的情况

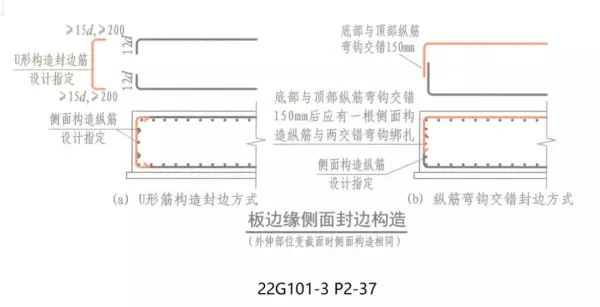

如剪力墙边线与基础边线平齐，会导致外侧垂直钢筋的保护层厚度≤5d，因此需要增加锚固区横向钢筋，在注3中补充了如果有筏板封边钢筋等，满足了横向钢筋的要求，可不另设横向钢筋。

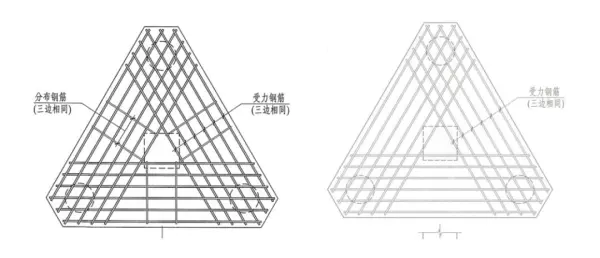

4、三桩承台取消分布钢筋
取消了16G图集当中分布钢筋的设计要求，在22G图集计算当中，结果将有所减少。

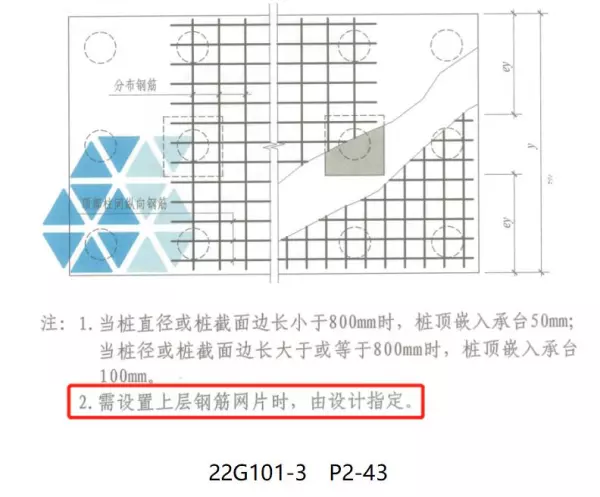

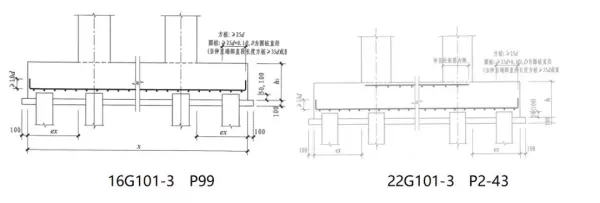

5、双柱联合承台顶上层钢筋网
如设计指定了双柱联合承台上层钢筋网片时，22G图集当中给出了具体的构造要求。

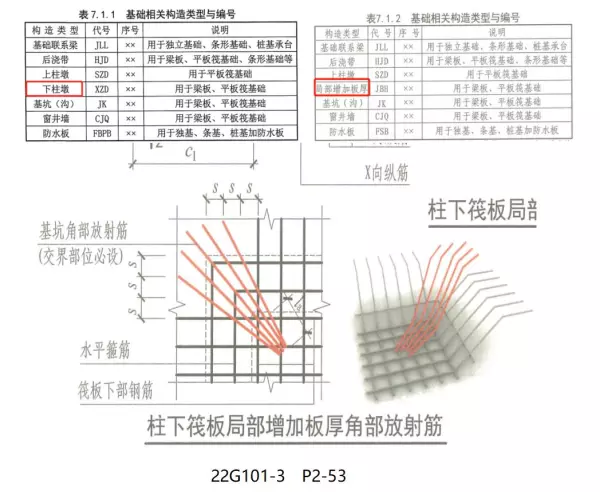

6、柱下筏板局部加厚放射筋
16G图集中的“下柱墩”，更名为“局部增加板厚”。并且新增了柱下筏板局部增加板厚角部放射筋的构造要求，增加放射筋后，钢筋量会增加。

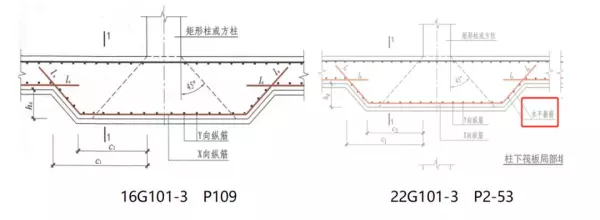

7、柱下筏板局部加厚水平箍筋及位置
16G图集当中下柱墩斜面钢筋未注明种类。
22G图集注明是水平箍筋，并且位置放在了纵筋外侧，此处应当注意若箍筋尺寸过大，现场加工的问题，应在图纸会审阶段提前提出解决方案征求设计同意。

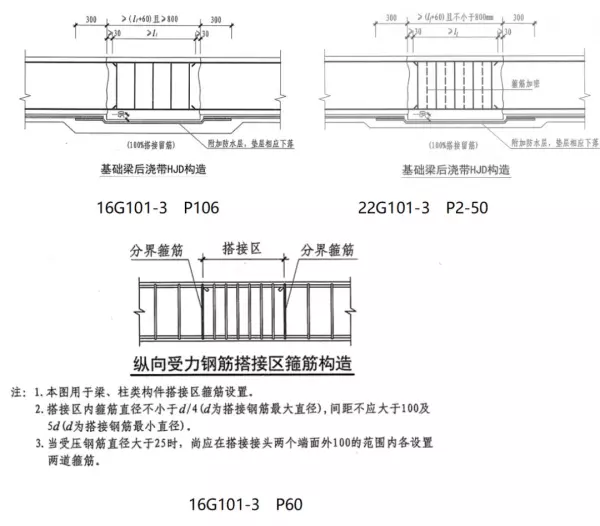

8、基础梁后浇带箍筋加密
16G图集当中基础梁后浇带并未要求箍筋加密，但是在一般构造当中，对于梁、柱类构件搭接区箍筋应当满足不大于5d和100的间距。但是在基础梁后浇带的节点详图中并未看出箍筋是否加密的具体要求。
22G图集当中有箍筋加密的要求，也满足了一般构造中对于梁、柱类构件搭接区箍筋加密的相关要求。
*本文系王旭原创，独家来稿
