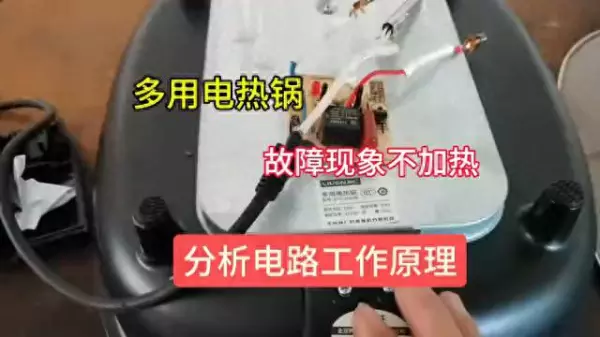

多用电热锅故障现象不加热，分析电路工作原理。
大家看客户拿了一台这个，这个是什么？这个是多用电热锅，也就是打火锅的锅。故障现象就是放水进去烧不开没反应。

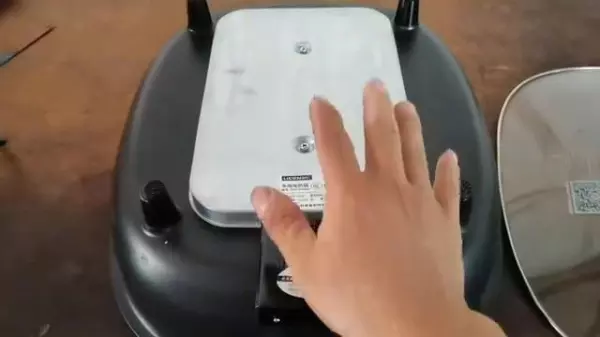

大家看它的结构非常简单，这里有四个角，这个地方就是加热丝，这两个是零火线，也就是接电线这里面有一个探头。这很简单，这是分开的，这边一锅，这边一个锅，是两个锅，是这样的。用万用表测量里面的加热丝是没问题，对地也没有漏电，过后电阻也是正常，20多欧没问题。
它有一个这种来控制的，这里有选择大中小火，这个有个电源指示灯，这里可以按了占火力，这个是电源，一按电源就可以选择火力，是这样的，这里就是里面就是一个控制面板了。

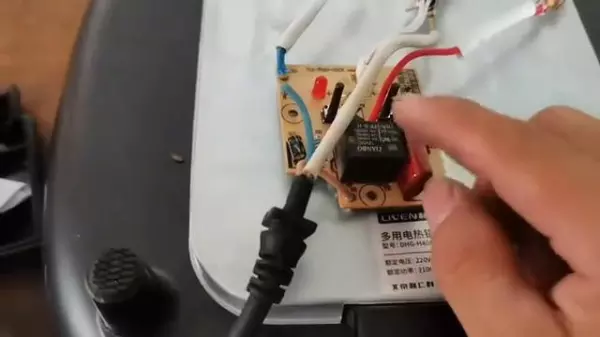

然后我们来看，这个是红色是火线，这个是零线，这边这个是地线，地线跟这一个外壳相连接的。这个是探头，探温度的，也是加热丝的温度的，这两个就是接到发热室里面的。这个是火线，这个是零线，它的火线要经过这一个继电器，这个是12伏的继电器。

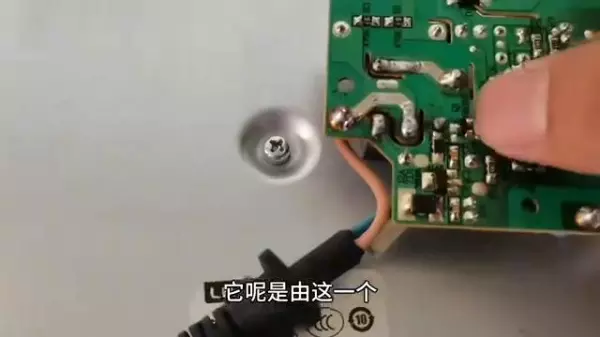

这个继电器是谁控制？我们来看，它是由这里有一个三极管来控制。这个三极管是谁控制？三极管就是这一个芯片控制的，芯片控制，芯片的供电是5伏，这个继电器是12伏。

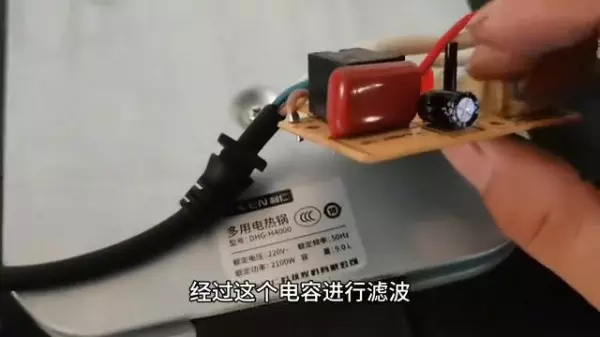

这个12伏是从哪里来的？这个5伏又是从哪里来的？我们来看，这里电源过来，经过这一个电容，这两个电阻也就是阻容降压，把电压降低。这个是低，这个就是整流桥，整流桥过来经过电容进行滤波，滤波过后就会给到这一个。这个是继电器，大家看这继电器的这两个角是什么？这两个角就是线圈给到它供电的，给到这里，这一个一边是给到这里，但是这一个就受控于这一个三极管的控制，它的集电极跟发射极只要积极有电流流过，它们相通过后，这一个继电器的12伏就得电。

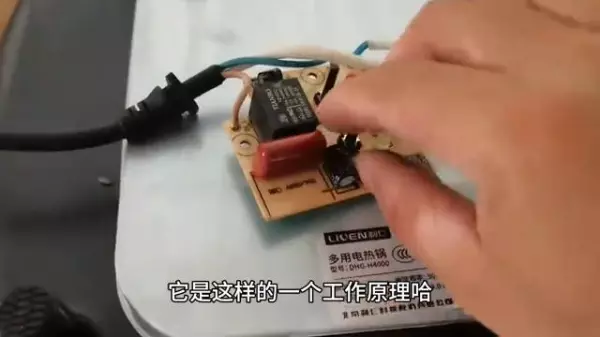

得电过后，它的一个常开触点就闭合，也就是说这个火线跟这里就接通了。一接通过后，大家看这一个地方就给电给这个火线就得电，给到这一个加热丝就进行加热，它是这样的一个工作原理。
过来过后，我们来看，它经过这里的，这里大家看这一个7805，这7805也就是说把12伏变成5伏，供给了这个芯片供电的。如果它这一个温控探头超出它的温度，那么它就会提示这个芯片断开这个继电器，它的一个供电过后，火线就断电了，加热时就停止加热了。

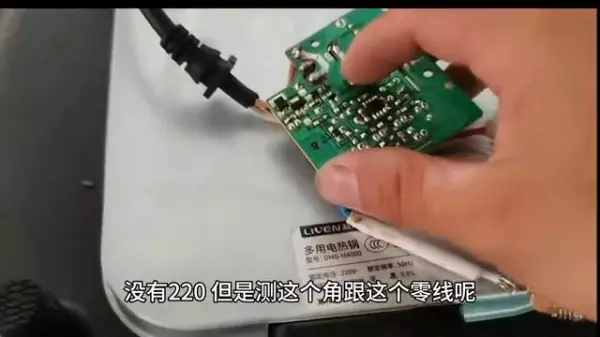

它的故障现象，我们进行测量过后，这个继电器这两个角这里是有十二点几伏的电压，过后它得电过后，这个跟这个是通了，测量是没问题。通了过后，但是测这两两处的电压，它只有5060伏左右，没有220，但是测这个角跟这个零线是220伏，但这里没有。
为什么？就是因为这个地方跟这个地方都有一个保险丝，大家看，这个就是一个保险，两边都是一个保险，就是因为这个火线这个保险断了烧了，所以导致就没电压给到这一个加热丝，所以加热丝它就不加热了。最后更换一个保险，这个锅问题就解决了。
好把这个分享给你，希望对你有帮助，咱们下期再见。
