消防栓规格型号怎么看图解

陈师傅 2026年11月01日 阅读 (61)

总结消防给水及消火栓系统相关部件型号,对于其余系统与消火栓系统设备有相同的也按照该型号进行分析。

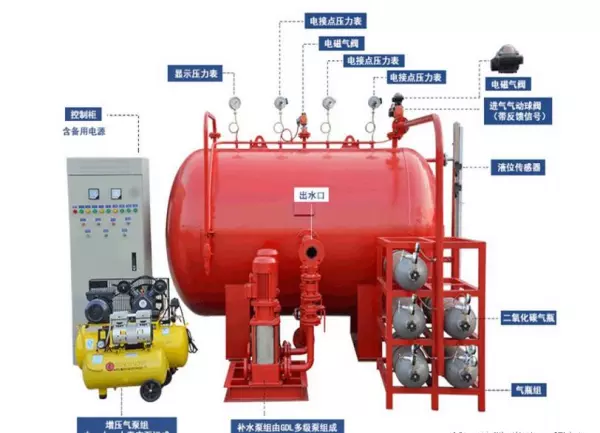

1、消防气压给水设备

消防栓规格型号怎么看图解(1)
消防栓规格型号怎么看图解(2)

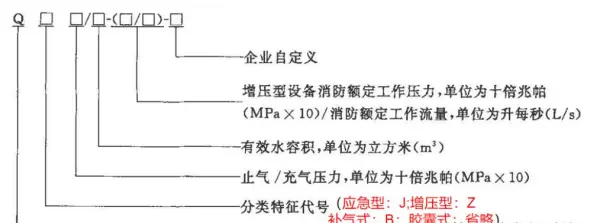

比如:设备型号QZB 2.5/18-(4/20)-DEF表示DEF补气式增压型消防气压给水设备,止气压力为0.25MPa,消防有效水容积18m³,消防额定工作压力0.4MPa,消防额定工作流量20L/s。

设备型号QZ 2/3-(5/10)-HIJ表示HIJ胶囊式增压型消防气压给水设备,充气压力为0.2MPa,消防有效水容积3m³,消防额定工作压力0.5MPa,消防额定工作流量10L/s。

注意:企业自定义直接带入就可以,不需要知道具体的含义,比如示例1中DEF补气式增压型,补气式是由B表示,增压型由Z表示,DEF直接带入

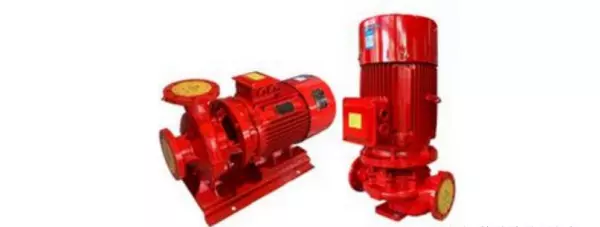

2、消防水泵

消防栓规格型号怎么看图解(3)

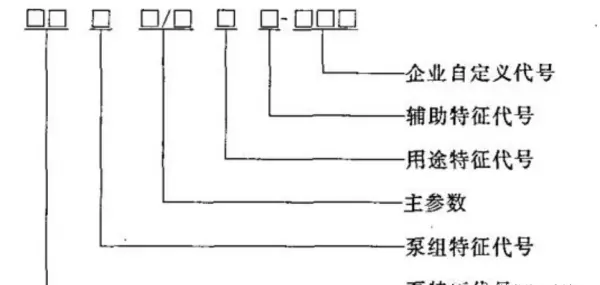

消防泵组型号由泵特征、泵组特征代号、主参数、用途特征代号、辅助特征代号及企业自定义代号等六个部分组成。其组成形式如下:

消防栓规格型号怎么看图解(4)

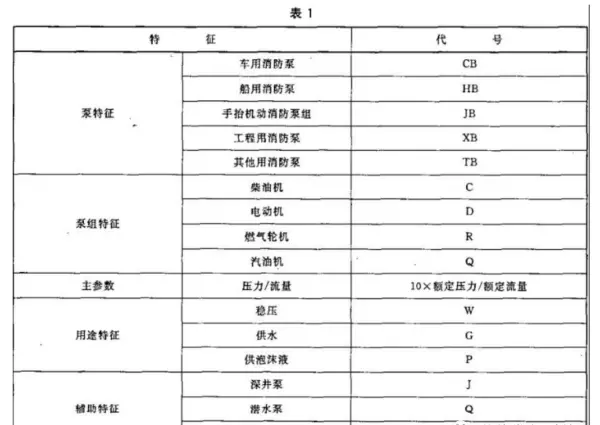

各特征代号的表示法

消防栓规格型号怎么看图解(5)

示例:高低压车用消防泵,高压额定压力为4.0MPa,低压额定压力为1.0MPa,高压额定流量为6L/s,低压额定流量为40L/s,其型号为CB40•10/6•40。

汽油机驱动,额定压力为0.80MPa,额定流量为10L/s的手抬机动消防泵组,其型号为JBQ8.0/10。

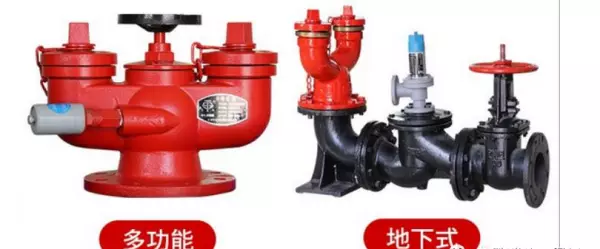

3、水泵接合器

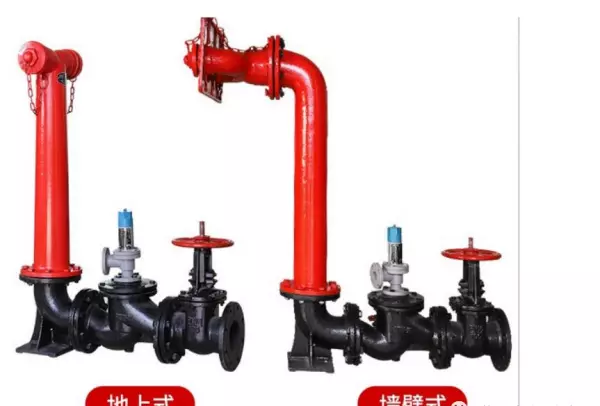

消防栓规格型号怎么看图解(6)
消防栓规格型号怎么看图解(7)
消防栓规格型号怎么看图解(8)

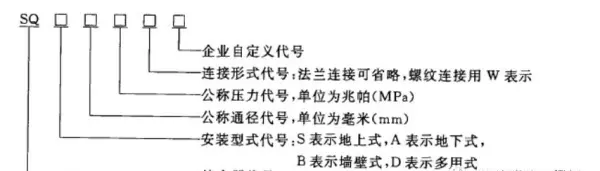

示例:公称通径为150mm、公称压力为2.5MPa、螺纹连接的多用式消防水泵接合器可表示为:SQD150-2.5W。

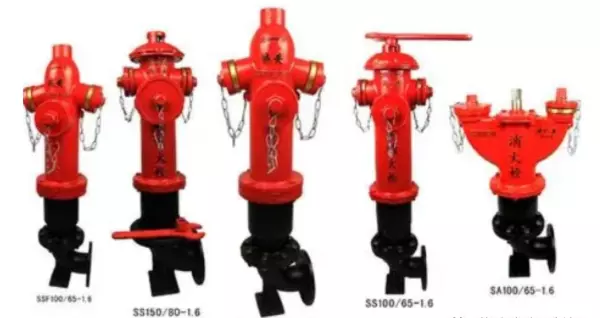

4.室外消火栓

消防栓规格型号怎么看图解(9)
消防栓规格型号怎么看图解(10)

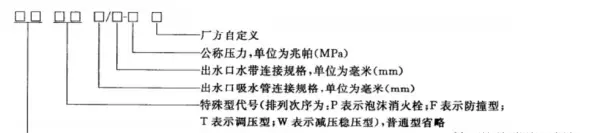

示例:公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的防撞减压稳压型地上消火栓,其型号表示为:SSFW 100/65-1.6。

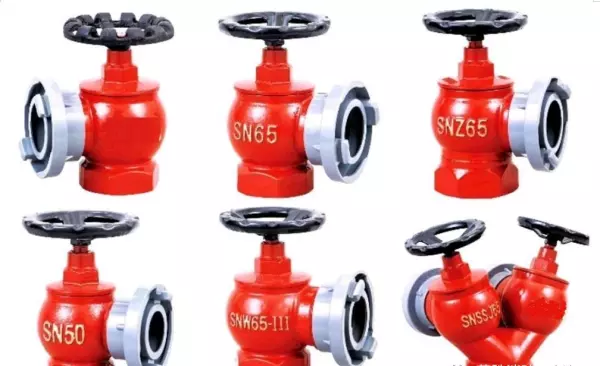

5、室内消火栓

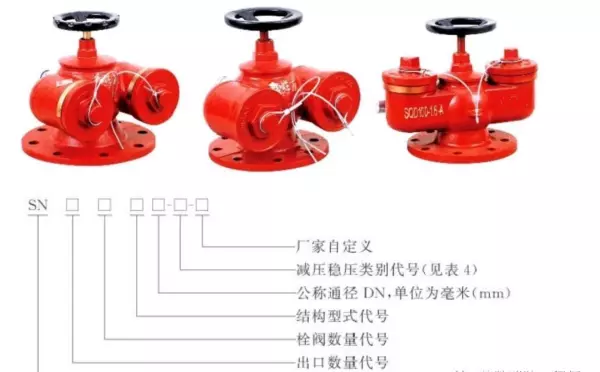

消防栓规格型号怎么看图解(11)
消防栓规格型号怎么看图解(12)

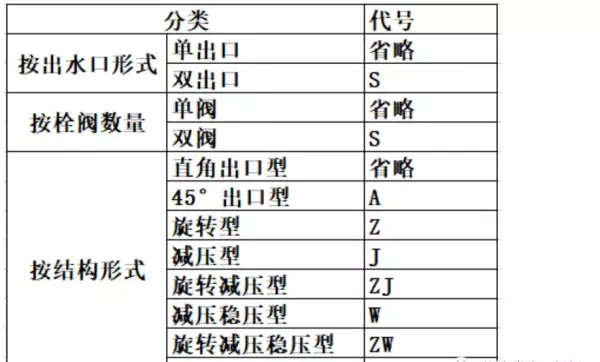

分类代号:

消防栓规格型号怎么看图解(13)

示例:公称通径为65mm、双出口双阀、减压稳压类别代号为Ⅰ的室内消火栓型号可表示为:SNSSW65-Ⅰ。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
