《建筑设计防火规范》图示18J811-1(2019修正版)
附录D 自然排烟窗开启有效面积计算方法
除本标准另有规定外,自然排烟窗(口)开启的有效面积尚应符合下列规定:

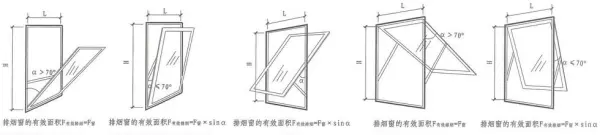

1 当采用开窗角大于70°的悬窗时,其面积应按窗的面积计算;当开窗角小于或等于70°时,其面积应按窗最大开启时的水平投影面积计算。【图示1】

[注释]
- 1 排烟窗净面积F窗=H×L;
- 2 对于悬窗,排烟有效面积应按水平投影面积计算;如果中悬穿的下开部分不在储烟仓内,这部分的面积不能计入有效排烟面积之内。

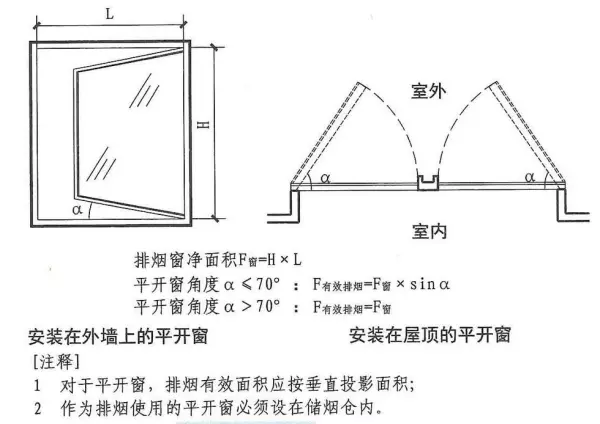

2 当采用开窗角大于70°的平开窗时,其面积应按窗的面积计算;当开窗角小于或等于70°时,其面积应按窗最大开启时的竖向投影面积计算。【图示2】

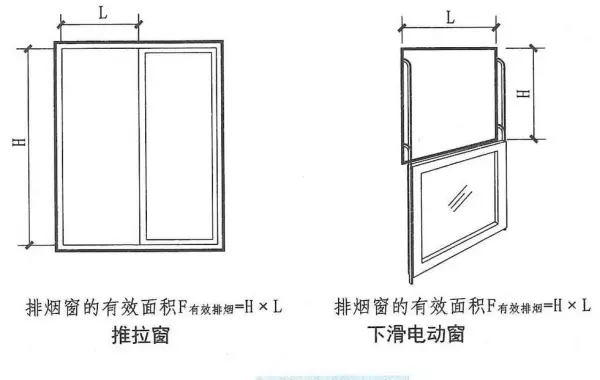

3 当采用推拉窗时,其面积应按开启的最大窗口面积计算;【图示3】

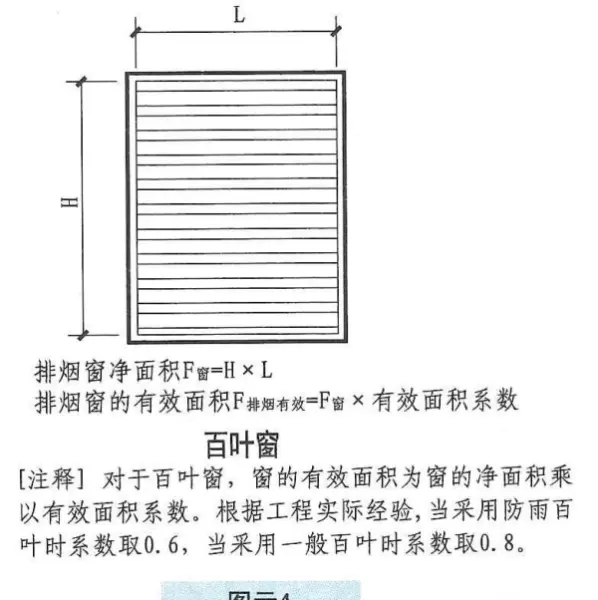

4 当采用百叶窗时,其面积应按窗的有效开口面积计算。【图示4】

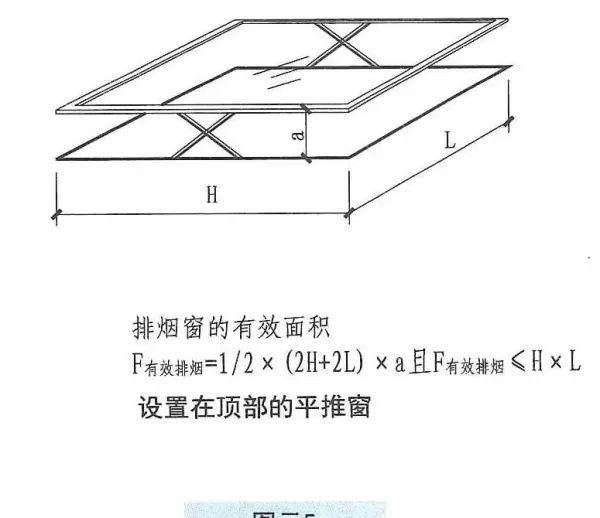

5 当平推窗设置在顶部时,其面积可按窗的1/2周长与平推距离乘积计算,且不应大于窗面积;【图示5】

6 当平推窗设置在外墙时,其面积可按窗的1/4周长与平推距离乘积计算,且不应大于窗面积;【图示6】
