pvc槽板规格
从规格上讲有：20×12、25×12.5、25×25、30×15、40×20mm等。pvc槽板的型号是宽＊厚，宽度从20～50毫米，厚从12到40毫米。
与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒 (暗盒、明盒)等。在电线拐弯处可以把PVC槽板45度切割再拼装。
PVC 槽型号：20毫米＊12毫米、25毫米＊12.5毫米、25毫米＊25毫米、30毫米＊15毫米、40毫米＊20毫米、14毫米＊24毫米、18毫米＊38毫米等。
在墙面上采用明装的安装PVC槽板，墙面之下可能设有水管、电线、燃气等管道，安装的时候需要对线槽进行固定，必然会对墙面造成一定程度的损坏，需要在保证墙体的整体结构和管道正常使用的情况下进行安装。
槽板的安装
（一）定位划线
根据电路施工图的要求，先在建筑物上确定并标明照明器具、插座等电气设备的位置，并按图纸上电路的走向划出槽板敷设线路。按规定划出钉铁钉的位置，特别要注意标明导线穿墙、穿楼板、起点、分支、终点等位置及槽板底板的固定点。
（二）槽板固定
采用线槽的固定点就是把线槽固定的地方，根据槽的大小来设置间隔。一般先弹线，1米间隔打眼∮6膨胀管，再安装槽板，固定自攻丝，放线后再扣上槽扳盖板。
2、如果是在墙面明装pvc线槽的话，线槽的固定点间距一般为1米，分为直接向水泥中加垫片钉螺钉和先打塑料膨胀管再钉螺钉。
25mm＊20mm，25mm＊30mm规格以下的pvc线槽，pvc线槽安装中一个固定点应该至少有两个固定膨胀管自攻丝或螺钉并且水平排列。
3、25mm＊30mm规格以上的线槽，一个固定点至少应该有三个固定螺钉，让pvc线槽的受力点更加分散。
4、除了固定点外，距固定点一米左右钻孔，把电缆线接入，等到布线结束以后，再把所有的电缆线捆绑起来。
线槽安装及布线
强、弱电线应分开在不同线槽内敷设。当强、弱电线槽交错时，强电线槽应在弱电线槽之上，两者间距不应小于300mm。如果强电和弱电套管走一个线槽会造成干扰。而且也不符合规范。因为弱电线槽与强电线槽间距应≥300mm。强电在工作时，特别是大功率用电器在使用时，对信号线的干扰很明显，尤其是对闭路电视线。信号线等弱电导线与强电导线严禁“共槽共管”，弱电线槽与强电线槽间距应≥300mm。为避免干扰,弱电线和强电线应保持一定距离,国家标准规定,电源线及插座与电视线及插座的水平间距不应小于50厘米。
线缆(光缆)敷设
1 线槽内线缆出现交叉时，交叉处应粗线在下，细线在上；不同电压的线缆应分类绑扎，并应固定牢固。
2 线槽敷设至设备处的导线预留长度不应少于150mm，敷设至控制器的导线预留长度不应少于控制器安装高度的1.5倍。
3进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。
4敷设光缆时，其弯曲半径不应小于20倍光缆外径，光缆的牵引端头应做好技术处理。
设备接线规定
1 接线前应根据施工图编号校对线路，同根导线两端应套上相应编号的接线端子，进入端子的导线应留适当余量。
2 连接电缆应排列整齐，避免交叉，固定应牢固。
3 接线完毕应认真检查线路，并在适当部位对导线标识。
明线线槽导线安装
选用符合要求的导线。导线的载流量应符合线路负载的要求，并留有一定的余量。导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度。一般室内布线常采用塑料护套导线。
尽量避免布线中的接头，布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头。因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患。
如果是暗线敷设(实际上室内布线基本上都是暗线敷设)，一旦接头处发生接触不良或漏电等故障，很难查找与修复。必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内。
明线敷设的导线走向应保持横平竖直、固定牢固。线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。
线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。
线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量。
在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%。
电缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。
缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确;电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。
1、明线线槽的设定主要是将线路设置在墙面，并不影响，是一个可见的线路，明线导线一般是沿墙壁或天花板明敷设，其中包含有塑料线卡固定、钢精扎头的固定以及塑料线槽板固定等形式。
2、明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。
线槽、桥架能装线缆根数计算
线槽线架面积（长x宽）/(3.14xrxr）x0.4得出来的线数。
长×宽=桥架面积，3.14是圆周率π，0.4是填充系数 ，3.14×rxr= 单根线的截面积。
4平方多股铜线标准,正国标4平方=2.25mm,直径38A电流电线的圆面积等于3.14乘以半径的平方,4平方就是4mm2=3.14*r＊r，r=1.13mm。直径等于2倍半径。
4平方铜线外径
4平方的电线的祼外径尺寸大概是在2.26毫米左右，加上绝缘层约有4mm左右。
电线的截面积的平方数(mm²)=3.14*直径²/4。r=1.13。
4平方铜线含外皮外径:3.85—4.4毫米，裸线内径:2.26毫米，100米重量大概4500克。外皮厚之和1.60-2.14mm，外皮一边厚0.8-1.07，平均数为0.94mm，r1＝2.07，D1＝4.14mm
设长为20mm，宽为12mm，4mm2线缆半径为2.07mm
(20*12)/(3.14*2.07*2.07）*0.4=7.14根。
4m㎡电缆直径4.4mm，20mm宽线槽横向最多放4根线，12mm线槽纵向最多放2根线。考虑宽度方向多放，放4根，竖向不多放，放1根，综合考虑小于7.14根限值。

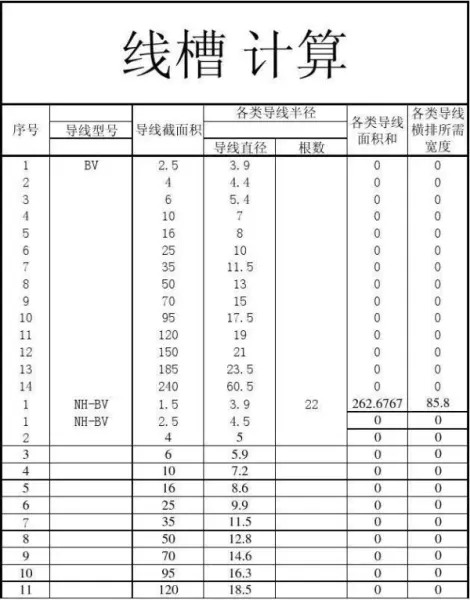

电缆线直径对应表一

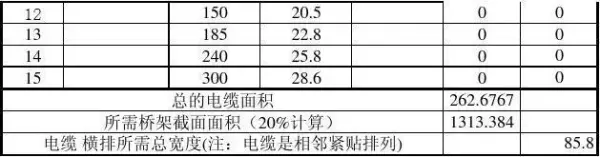

电缆线直径对应表二
