类别中，还有着几种存在显著差异的细分类型。在实际应用中，应根据其不同特质来进行管材选型，以确保非开挖顶管施工的工程品质。
一、钢筋混凝土管的定义
以钢筋、混凝土为主要原材料制成的管，有一定强度，加工制作比较容易，耐腐蚀、造价低，是最常用的管材形式。
二、钢筋混凝土管的分类及特性
钢筋混凝土管有：预应力钢筋混凝土管、钢套筒预应力混凝土管和自应力钢筋混凝土管等多个品种。
给水用混凝土管一般管径较大。预应力管重量大、怕摔、怕砸，切断、凿孔引接分支管时有一定难度，在运输、安装施工过程中易损坏。露天放置日晒雨淋增加钢筋的蠕动，甚至有个别崩裂的记载，即使埋于地下也有蠕动的现象。
(1)预应力混凝土管
预应力混凝土结构构件一般是通过张拉预应力筋的回弹挤压，使混凝土截面受到一定量值与分布的内压力，以局部或全部抵消使用荷载应力，在被张拉的预应力筋中存在预拉应力。预应力混凝土管道具有节水、节地和管理方便等优点，在工业和市政上得到广泛应用(图2-5)
预应力混凝土管根据钢筋与混凝土接触关系又分为有粘结预应力混凝土管和无粘结预应力混凝土管。
1)有粘结预应力混凝土管
预应力钢筋混凝土管道以其抗折性能好和抗渗以及抗腐蚀无污染且价格低廉等优点，代替金属管材在给水工程中得到广泛应用。但也存在自重大，与附件连接需要特制转换件的缺点，在运行中容易造成漏水事故。

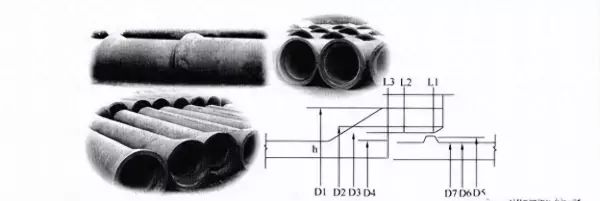

预应力混凝土管，用振动挤压工艺制造，公称直径φ400mm～2000mm,有效管长5000mm,静水压力为0.4～1.2MPa(图2-5)。
2)无粘结预应力混凝土管
无粘结预应力混凝土管就是以无粘结钢绞线为预应力筋，采用后张工艺生产的在混凝土管壁内建立预应力的预制混凝土管(图2-6)。
无粘结预应力混凝土是指预应力筋和混凝土间没有粘着作用的预应力混凝土，其特点是配有无粘结预应力筋，靠锚具传力。无粘结钢绞线采用专用防腐润滑油脂和塑料涂包，钢绞线与被施加预应力的混凝土之间可保持相对滑动。
无粘结预应力混凝土管是我国具有自主知识产权的新型混凝土输水管产品。它是借鉴房屋、简仓、核安全壳等结构中多年应用的无粘结预应力混凝土技术，把无粘结预应力筋螺旋形埋入混凝土管壁内，张拉后混凝土管体在环向和纵向受到压力。其标准规格与技术条件见表2-5。
无粘结预应力混凝土管主要有以下优点
1结构新颖：无粘结钢绞线现浇后张拉预应力技术在大型混凝土构件中的应用，是近十几年来我国建筑工程推广使用的一项先进成熟技术，现将其应用于大型或超大型混凝土管制作中，结构新颖，在环壁内受拉区配置超高强度的低松弛预应力无粘结钢绞线。大大增强了抗载能力，能生产大直径、高工压和深覆土的管道。
2工艺合理：根据产品特点，设计采用了两阶段生产工艺，使用精确加载的千斤顶，张拉高强度的钢绞线，应力建立直观，工艺比较合理。
3耐久性好：无粘结预应力混凝土管，钢绞线在整体浇筑的混凝土内，并涂有防腐油脂，外包高密度的聚乙烯材料，钢绞线能得到良好的保护，其耐久性能提高。
4造价低廉：由于无粘结预应力混凝土管设计合理，工艺先进，不用大型专用设备，能充分利用超高强、低松弛钢绞线材料强度，不仅可节省材料，还能提高工效，节约工时，故造价低廉。与其他管材相比，如无粘结预应力混凝土管为1,则球墨铸铁管造价为其1.6倍；钢管造价为其1.5倍。

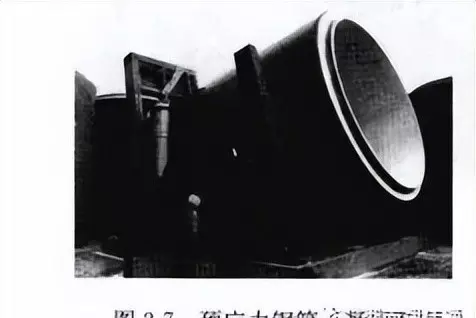

(2)预应力钢筒混凝土管
预应力钢筒混凝土管,是一种新型管材。
预应力钢筒混凝土管是在三阶段预应力混凝土管基础上发展的新品种，管芯用振动法和离心法制造，公称直径φ500～4000mm,有效管长为5000 ～6000mm,静水压力为0.4～1.2MPa。
预应力钢筒混凝土管,按其结构分为内衬式 PCCPL和埋置式 PCCPE两种。
它是带有钢筒的高强度混凝土管芯缠绕预应力钢丝，喷以水泥砂浆保护层，采用钢制承插口，同钢筒焊在一起，承插口有凹槽和胶圈形成了滑动式胶圈的柔性接头，是钢板、混凝土、高强钢丝和水泥砂浆几种材料组成的复合结构，兼有钢管和预应力混凝土管优点和性能，成本比钢管低，使用寿命比钢管长1倍以上，设计使用寿命50年以上。
PCCP具有合理的复合结构、承受内外压较高、接头密封性好、抗渗性高、抗震能力强、施工方便快捷、防腐性能好、维护方便等特性，已广泛应用于长距离输水干线、压力倒虹吸、城市供水工程、工业有压输水管线、电厂循环水工程下水管道、压力排污干管等。
我国生产、使用PCCP起步较晚，1988年以来，经过生产企业、科研设计单位、建设单位、设备制造单位和施工单位多年的共同努力，生产PCCP的设备实现了国产化，我国累计生产、使用突破8000km。2005年，北京河山引水管业有限公司、山东电力管道工程公司等单位经过系统研究，成功生产了高耐久4000mm的 PCCP管，这是目前国内最大直径的PCCP管材，已成功用于国家重点工程南水北调京石段应急供水工程,刷新了我国大口径PCCP 管的生产记录，填补了国内管材品种的一项空白。
(3)自应力钢筋混凝土管
在内水压作用下的管道外包混凝土处于受拉应力状态，在高水头或管道直径较大时，混凝土管道容易开裂破坏。目前，改善混凝土管道的开裂性能的措施很多，其中自应力钢纤维混凝土是比较有效的途径。把乱向分布的钢纤维加入到自应力混凝土管中，形成一种新型改性材料自应力混凝土压力管，混凝土不仅在钢筋和钢纤维的限制作用下形成预应力，抑制混凝土开裂，提高了混凝土的抗拉强度。同时可以补偿混凝土收缩变形，改善混凝土内部结构，提高混凝土管道抗裂性能。
自应力混凝土管是由自应力水泥、砂、石和水搅拌混合后，经离心成型的一种混凝土压力管。管体内自应力值的建立必须具备以下三个条件：
1)混凝土必须具有一定的强度；
2)混凝土必须具有一定的膨胀能；
3)混凝土必须受到一定的限制。
