一、教材知识点：摘自《1H413060自动化仪表工程安装技术》
流量取源部件安装（P129）

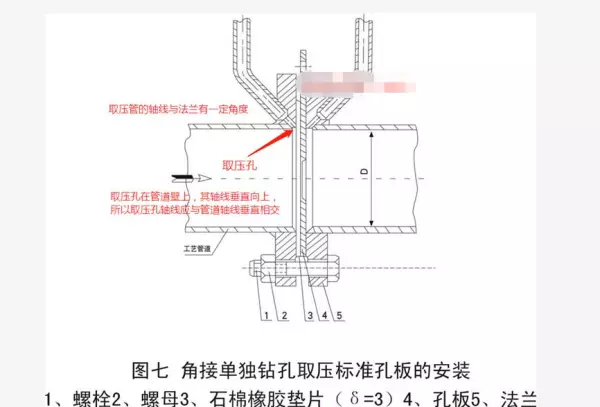

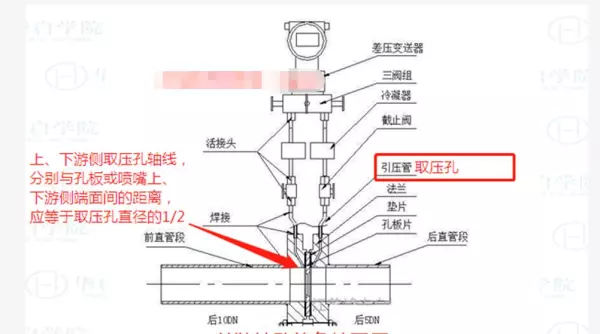

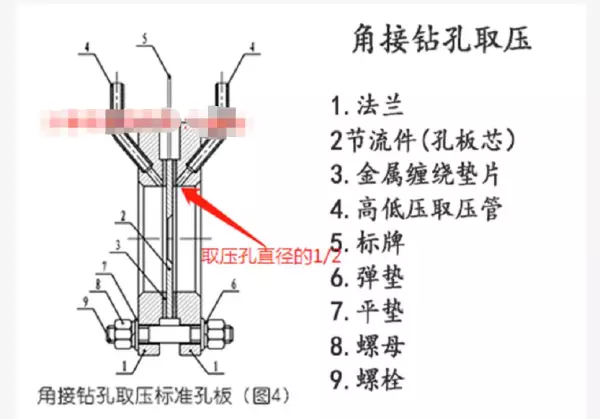

（5）孔板或喷嘴采用单独钻孔的角接取压时，应符合下列要求：
1）上、下游侧取压孔轴线，分别与孔板或喷嘴上、下游侧端面间的距离，应等于取压孔直径的1/2；
2）取压孔的直径宜为4~10mm，上、下游侧取压孔直径应相等；
3）取压孔轴线应与管道轴线垂直相交。

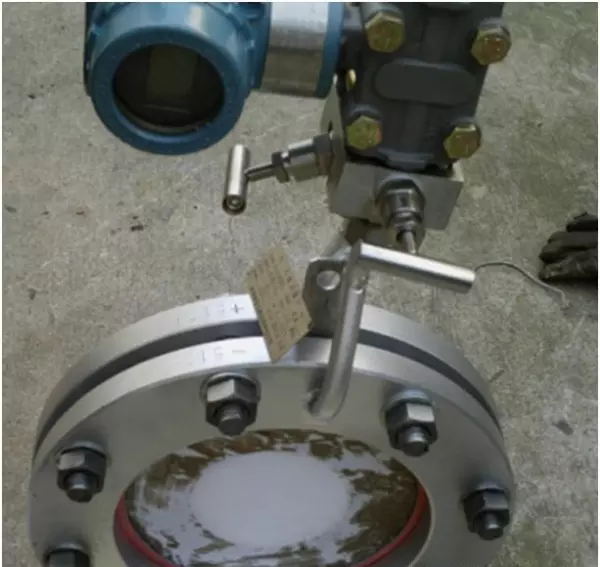

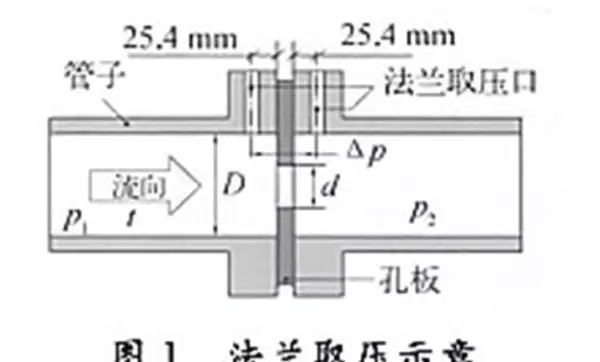

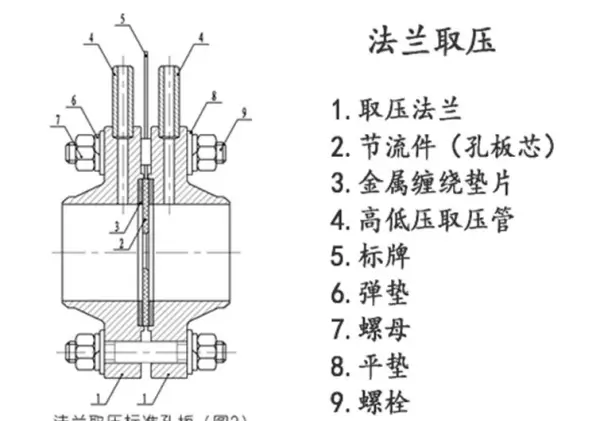

（6）孔板采用法兰取压时，应符合下列规定：
1）上、下游侧取压孔的轴线分别与上、下游侧端面间的距离，应符合规范规定；
2）取压孔的轴线，应与管道的轴线垂直相交，上、下游侧取压孔的直径应相等。

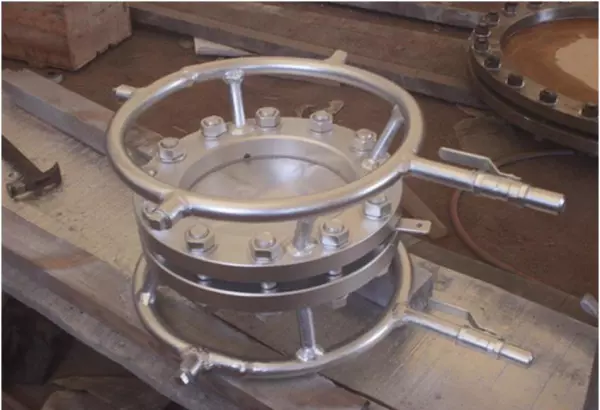

（7）采用均压环取压时，取压孔应在同一截面上均匀设置，且上、下游取压孔的数量应相等。
二、补充知识点
孔板流量计是一种常用的流量测量仪器，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计的取压方式是什么呢?

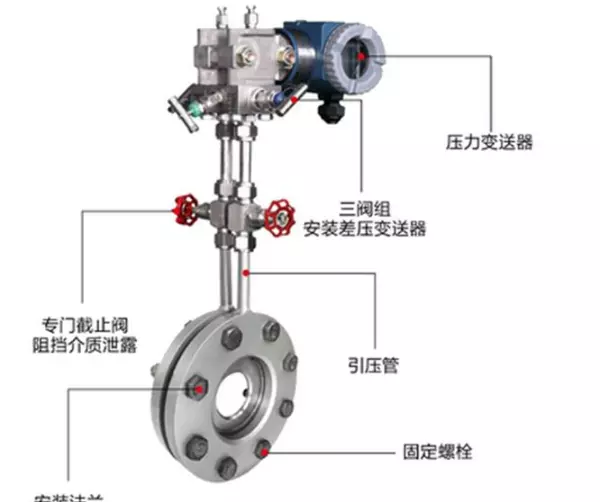

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维修方便，性能稳定。
标准孔板根据国家标准包括角接取压、法兰取压、径距取压。

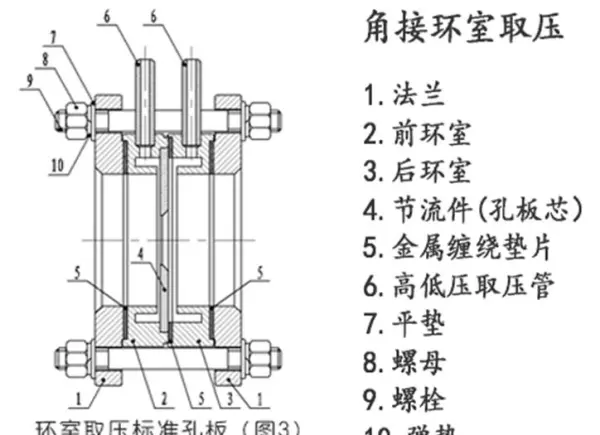

1、角接取压包括钻孔取压和环室取压，有利于缩短直管段，精度较高。其中钻孔取压适合管径为DN400-DN3000，环室取压适合DN50-DN400。
2、法兰取压具有加工简单、易安装易清理等特点，但精度低于角接取压，适合管径为DN50-DN1000。

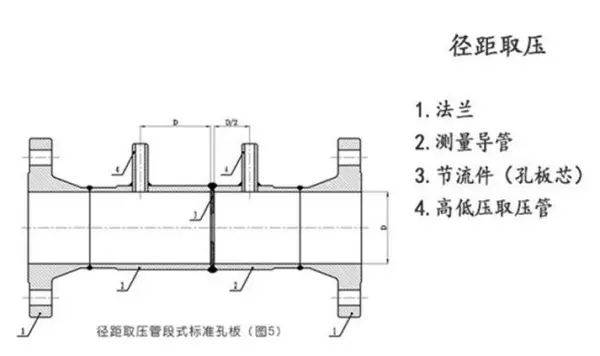

3、径距取压点固定，适合管径为DN50-DN1000。
