EC6D-5BD 电子开关芯片
一、 功能及应用
采用CMOS制造工艺,低功耗,内置振荡电阻，可直接DC6V电压供电，触发功能。
OPT为模式选择：
OPT悬空：上电Out输出高电平（Led灭），触发Key按键，Out输出低电平（Led亮），再次触发Out翻转为高电平（Led灭），可作为电子开关来使用。(注：做电子开关用OPT一定要悬空）OPT接地：接上Led，长按1.5秒进入SOS户外求救模式。
二、 电气性能 (VDD=4.5V，GND=0,Ta=25℃)
电压参数：1.8V-6.5V;
静态电流：3-5uA;
工作电流：0.1mA;
驱动电流：60Ma;
工作温度：0-60Ma;

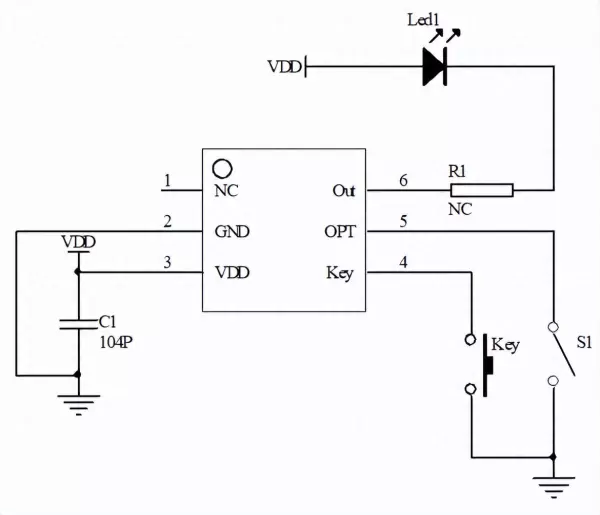

三、 参考电路图
一键开关机芯片
备注：此芯片功耗较低，静态功耗低,电路中的104P电容可根据实际电路应用测试是否需要?

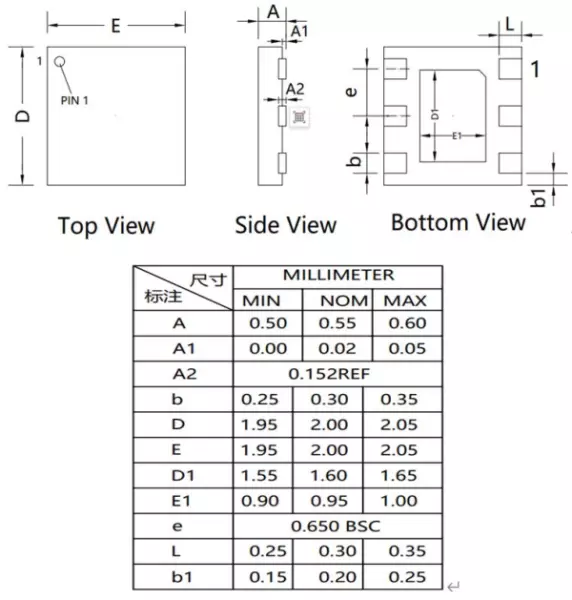

四、 封装尺寸图
一键开关机专用芯片
郑重声明：以上内容来自网络，请酌情参考，并以实际为准。如遇到问题发送具体情况老陈联系！
