一、编制目的
地脚螺栓预埋施工方案编制的目的是：用以指导钢结构施工，为预算编制提供依据。
二、编制依据
1、施工图纸及相关技术资料。
2、钢结构安装工程相关施工及验收规范。
3、现场施工条件。
4、本工程相似的工程施工经验及相关资料。
本工程基础为独立基础+拉梁，根据设计图纸该工程需用的地脚螺栓规格较大，埋深较深，单根构件重量大，具体规格为：M24、M33、M48、M52、M56。由于地脚螺栓与承台上部短柱一次性浇筑，且预埋螺栓与短柱主筋箍筋比较密集，且部分短柱高度较高，定位及固定困难，为确保螺栓的定位及标高的准确性，螺栓预埋加固是本工程的重点施工环节。
1、施工环境准备：
地脚螺栓预埋是上部钢结构工程安装的基础，直接影响钢结构的安装质量，因此预埋螺栓准确性要求非常高，所以必须做好施工准备工作。
A、确保原始轴线控制点及原始标高控制点准确无误。
B、场地基本平整，保证纵横轴线的贯通，在轴线及标高测量放线时，应无障碍阻挡经纬仪、水准仪视野。
C、原则上要求所有基础短柱钢筋校正、绑扎及固定完毕。D、根据该工程的特殊情况，地脚螺栓直径规格较大，螺栓底部焊接锚板质量较重，稍有偏差，锚板就会与短柱主筋碰撞。因此要求短柱钢筋的偏差必须控制在合理的偏差范围内，土建施工混凝土独立基础的标高也应控制在允许的范围内。
2、材料准备：
钢结构安装队伍提供各种规格的地脚螺栓、定位模板全数进场，按基础短柱规格尺寸，准备焊接所需各规格的钢筋开始下料，螺栓固定辅助材料等进场。
3、施工机具准备：
由于地脚螺栓的预埋精度要求高，因此需要对其精确的抄平、定位、固定。根据地脚螺栓的预埋要求，需经纬仪、水准仪、靠尺等仪器用于定位、抄水平。
地脚螺栓预埋的精度直接影响后期钢结构安装质量，因此预埋工作必须精心组织。施工前施工管理人员应熟悉图纸，在完全领会设计意图的同时，及时发现图纸中的各种问题，在一切准备无误后，方可向专业技术人员进行书面交底。
1、施工工艺流程
a进场材料验收 ; b控制轴线及标高的测量放线; c根据控制点固定定位模板; d按点位放置地脚螺栓; e调整模板上的轴线及螺栓标高; f固定焊接地脚螺栓; g核查柱距及跨度 ; h取下定位模板移至下一个短柱; i以此为顺序逐个完成。
2、地脚螺栓焊接固定

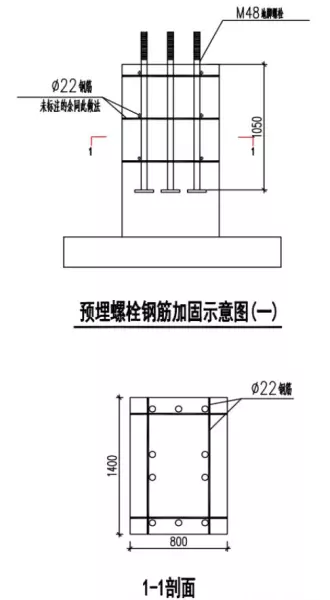

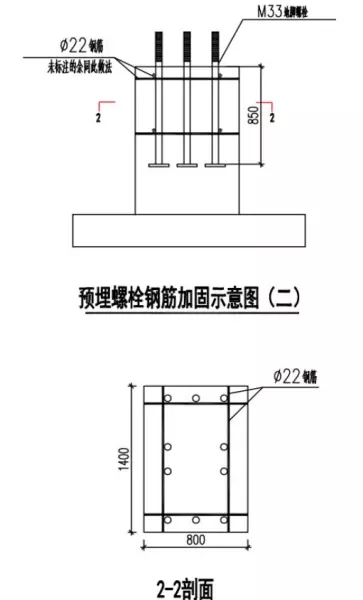

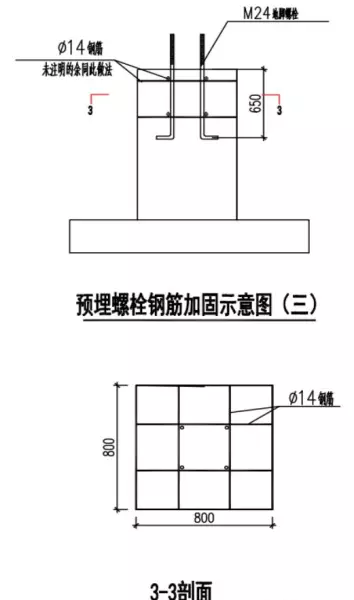

根据设计图纸，地脚螺栓按照其规格及螺栓锚固深度分为3种，第一种M48的螺栓，合计76个；第二种M33的螺栓，合计8个；第三种M24的螺栓，合计12个。
