昨天，我做了一个简单的推动Z轴，目的是用来推动一个吸气装置。
这个装置，在抽掉等离子清洗产生的废气后，上升到最高点，以避开在它下方传送带上较高的物料。
推动行程150毫米，因为没啥精度要求，±1mm也可以。
所以，这个轴是用双作用气缸驱动，普通单滑块线性导轨导向。（用叉子式传感器，检测是否已推到最高位置）
既然用了气缸，自然，里面涉及到了一个简单的气路。
因为希望在最高点时，如果出现断电断气，要保证吸气装置在那个位置保持一定时间不动，所以需要一个三位五通中封的电磁阀。（再加双边调速阀控制速度）
在系统里一搜，很快电磁阀就选好了。
一看，气接口是Rc1/8，不由得想起各种气管接头的类型和参数。
例如，在供应商的产品目录中，经常有NPT1/8，Rc3/4，G1/4等接口。

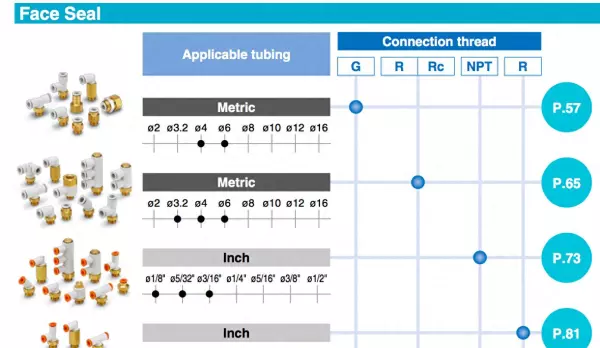

供应商管接头
那么，这些管螺纹接口NPT，Rc，G等到底是什么含义？有什么区别？
谈到这些问题，不得不说到惠氏螺纹。
我们知道， 普通连接螺纹的牙型角是60度。
这个惠氏螺纹，与普通螺纹不同之处在于，它是55度牙型角。
为什么做成55度呢，原来，有个有趣的事情。
惠氏螺纹的发明人，约瑟夫·惠特沃斯，伴随英国工业革命浪潮，建立了自己的多个机床生产厂。
这些不同的厂，由于没有统一的螺纹标准，各自按照自己的经验制造螺纹，结果尺寸不尽相同，这就导致螺纹零件互换性成为问题。
比如，可能同一个零件同一个位置的螺孔，换一个螺钉后无法锁紧。
随着生产规模的不断扩大，Whitworth意识到了这个严重的问题。
随后，他收集了不同厂的螺纹样品，测量尺寸形状等数据，基于此，他提出了螺纹加工的统一标准，这就是惠氏螺纹BSW的由来，也是世界上第一份螺纹标准。

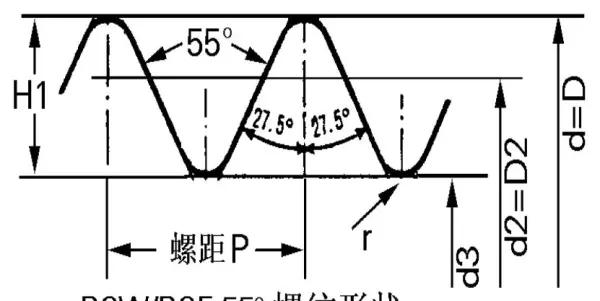

惠氏螺纹BSW/BSF
在这个标准中，螺纹牙型角是55度，（BSF＝British Standard Whitworth Thread Fine惠氏细牙螺纹）。
虽然现在惠氏螺纹在螺母和螺杆中并不常见，因为它被统一制螺纹（Unified-Series）和米制螺纹（Metric-Series）所替代了。
但是英国标准直管螺纹BSPP，和1:16的锥管螺纹BSPT，都是在这个基础上发展起来的，并成为国际标准（ISO），一直沿用至今。

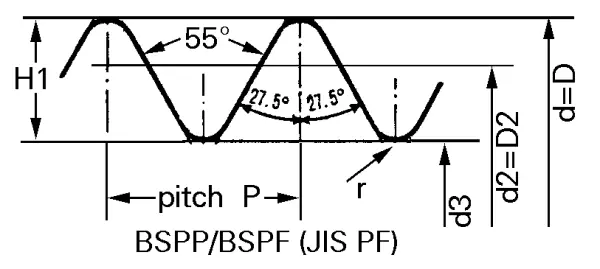

55度直管螺纹BSPP

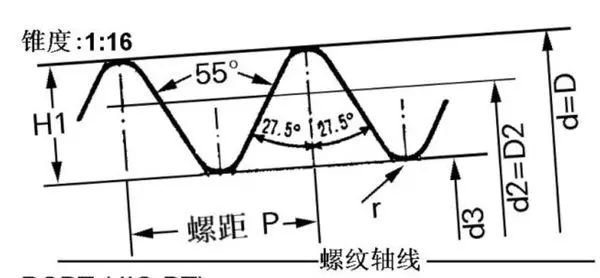

55度锥管螺纹BSPT
更有意思的是，惠氏螺纹中，还规定牙顶和牙底做成圆弧。
为什么呢？这个其实是和惠特敏锐的市场洞察力和技术积累有关。
因为一开始，惠特建厂的目的就是卖机床，也就是“母鸡”，而不是卖机床加工出来的零件。可能是因为他看好繁荣的工业革命驱动的市场。
所以，在他给英国工业标准协会提交螺纹标准的时候，就把这个圆弧植入了，可谓是非常地英明，让人神不知鬼不觉地，把自己生产的螺纹变成了行业标准。
当然，在当时，也只有他家可以做这种圆弧牙顶和牙底，可以说是很好的技术壁垒。这都离不开他10多年的行业积累。
包括现在，要在一个行业树立标准，没有强有力的核心竞争力（不一定是技术方面的，可以是定位，品牌等方面），都不好使，因为容易被模仿被复制，在竞争中失利。
回过头，从使用角度来看，圆弧牙顶和牙底有它的好处，它能降低螺纹器具对牙顶的磨损，且其抗疲劳强度比平底螺纹有所改善，因为圆弧过度，优化了应力分布。
后来，美国为了降低螺纹加工的困难，参照此标准，把牙形角改成60度，牙顶和牙低都改为平的，才有了美国标准管螺纹NPT和NPSC：National Pipe Taper Thread和National Pipe Straight Coupling Thread。
所以现在，就管螺纹而言，在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。

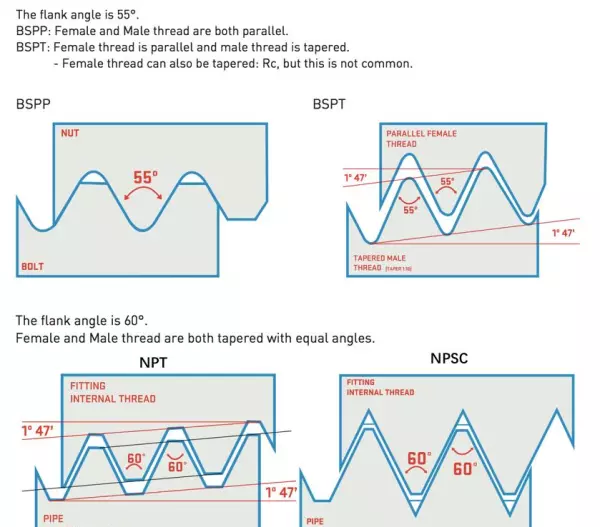

英美管螺纹

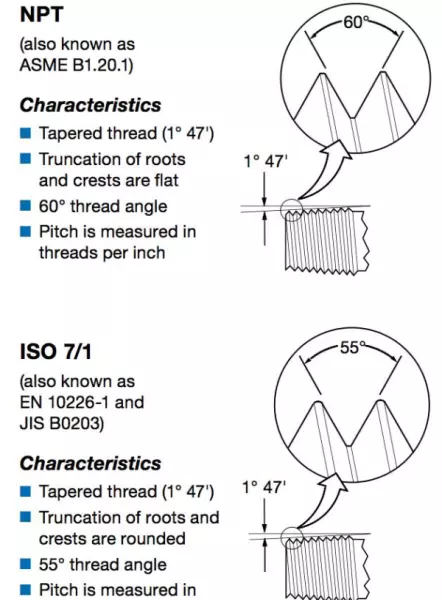

美国和国际标准管螺纹对比
说完了管螺纹两大体系，那么就容易理解各种管螺纹的分类和区别了，因为R系列和G螺纹都属于英制管螺纹。
RP：英制密封内直管螺纹
Rc：英制密封内锥管螺纹
R：英制密封外锥管螺纹，和Rc，Rp，G匹配
R1：英制密封圆锥外螺纹，与英制密封直内管螺纹匹配Rp/R1
R2：英制密封圆锥外螺纹，与英制密封圆锥内螺纹匹配Rc/R2
G：圆柱／直管螺纹

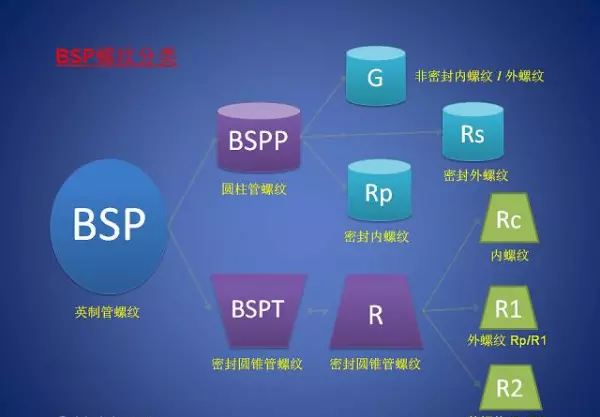

用一张图表示英制管螺纹的关系，如下（来自丝锥札记）。
英制管螺纹分类
