设计工作技术交流中石材幕墙总是出现：
x工：xx省，石材幕墙能用不锈钢挂件吗？
x工：xx市，石材幕墙能用T型挂件吗？
x工：现场不按图施工，石材幕墙全换成T型挂件了，能行吗？
x工：T型不锈钢挂件不行，用T型铝合金行不行？
........
一.石材幕墙的挂件形式简述

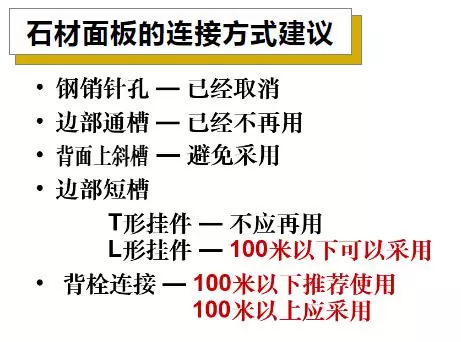

来自幕墙专家赵西安老师资料

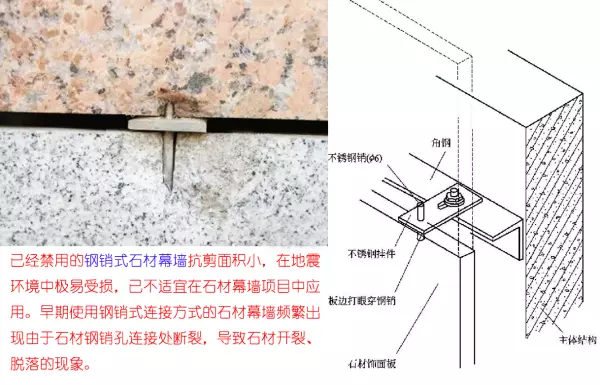

1.禁用钢销式石材幕墙
已经禁用的钢销式石材幕墙抗剪面积小，在地震环境中极易受损，已不适宜在石材幕墙项目中应用。早期使用钢销式连接方式的石材幕墙频繁出现由于石材钢销孔连接处断裂，导致石材开裂、脱落的现象。

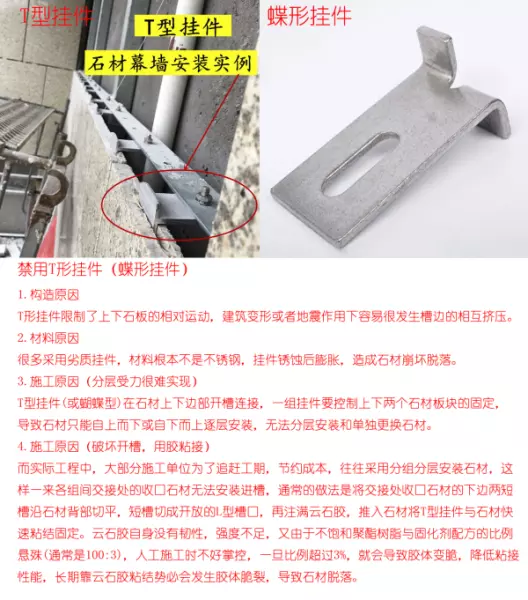

2.禁用T形挂件（蝶形挂件）
T形挂件限制了上下石板的相对运动，地震作用下容易发生槽边的相互挤压。更有甚者，采用劣质挂件，挂件锈蚀后膨胀，造成石材崩坏脱落。

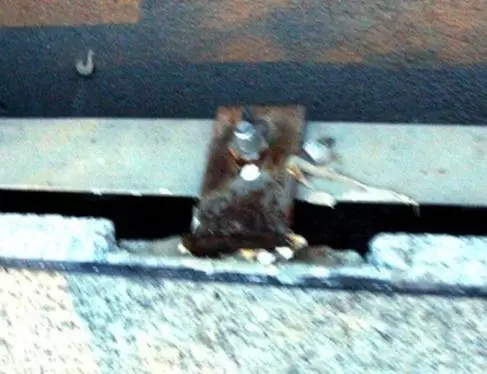

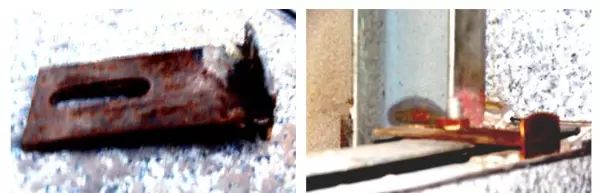

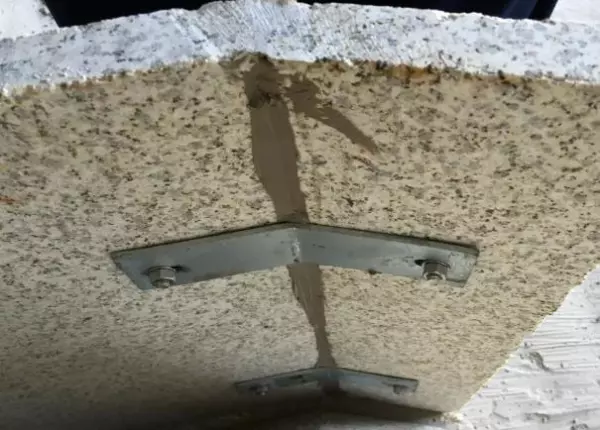

挂件腐蚀照片
a.构造原因
T形挂件限制了上下石板的相对运动，建筑变形或者地震作用下容易很发生槽边的相互挤压。
b.材料原因
很多采用劣质挂件，材料根本不是不锈钢，挂件锈蚀后膨胀，造成石材崩坏脱落。
c.施工原因（分层受力很难实现）
T型挂件(或蝴蝶型)在石材上下边部开槽连接，一组挂件要控制上下两个石材板块的固定，导致石材只能自上而下或自下而上逐层安装，无法分层安装和单独更换石材。
d.施工原因（破坏开槽，用胶粘接）
而实际工程中，大部分施工单位为了追赶工期，节约成本，往往采用分组分层安装石材，这样一来各组间交接处的收口石材无法安装进槽，通常的做法是将交接处收口石材的下边两短槽沿石材背部切平，短槽切成开放的L型槽口，再注满云石胶，推入石材将T型挂件与石材快速粘结固定。云石胶自身没有韧性，强度不足，又由于不饱和聚酯树脂与固化剂配方的比例悬殊(通常是100:3)，人工施工时不好掌控，一旦比例超过3%，就会导致胶体变脆，降低粘接性能，长期靠云石胶粘结势必会发生胶体脆裂，导致石材脱落。
因此，各地已出台相关文件要求限制或禁止石材幕墙使用T型挂件系统。

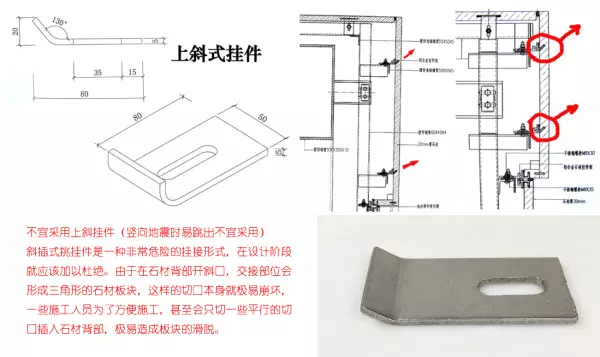

3.不宜采用上斜挂件（竖向地震时易跳出不宜采用）
斜插式挑挂件，事实上这是一种非常危险的挂接形式，在设计阶段就应该加以杜绝。由于在石材背部开斜口，交接部位会形成三角形的石材板块，这样的切口本身就极易崩坏，一些施工人员为了方便施工，甚至会只切一些平行的切口插入石材背部，极易造成板块的滑脱。

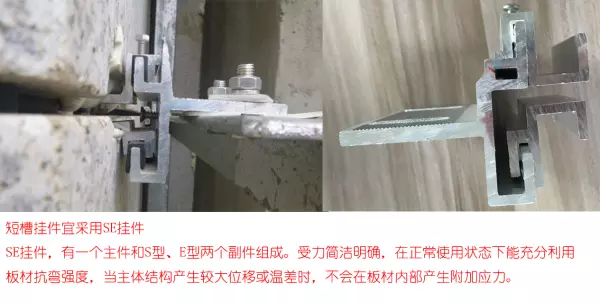

4.短槽挂件宜SE挂件
又称L形挂件，由一个主件和S型、E型两个副件组成。受力简洁明确，在正常使用状态下能充分利用板材抗弯强度，当主体结构产生较大位移或温差时，不会在板材内部产生附加应力。

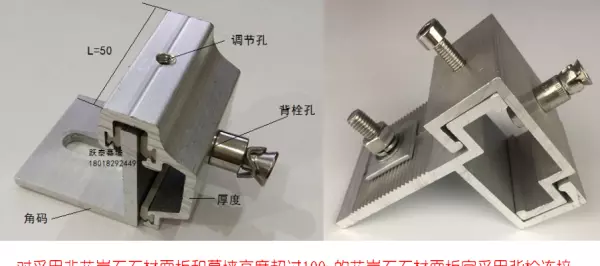

5.对采用非花岗石石材面板和幕墙高度超过100m的花岗石石材面板宜采用背栓连接
背栓组装石材造型板块
久经地震考验的背栓连接是目前石材幕墙最可靠的连接方式。振动台试验也表明：当台面输入地震加速度相当于烈度10度时，短槽式连接产生破坏，而此时背栓式连接保持完好。对于非花岗岩等材料力学性能离散性更大的石材（洞石、砂岩）、以及超100m花岗石石材面板应当首选背栓连接。

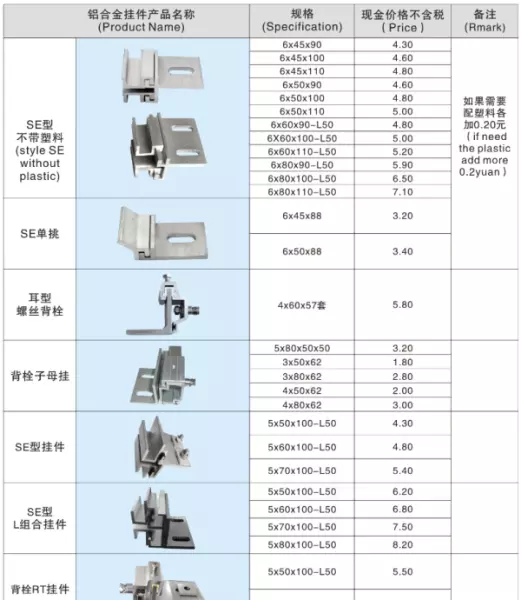

铝合金挂件
二.面板设计
1.石材面板宜采用天然花岗岩，高度大于100米时应采用花岗岩板材。幕墙石材面板的吸水率大于0.6%时，应进行表面防护处理。

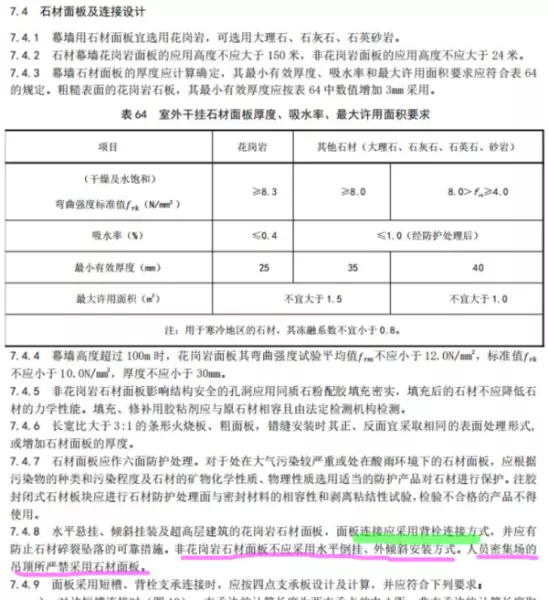

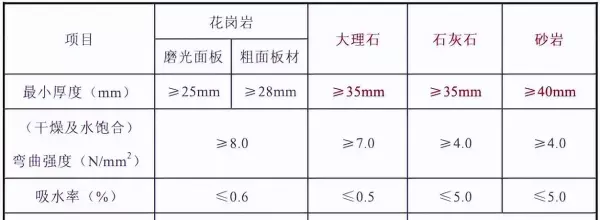

2.石材面板弯曲强度、最小厚度、吸水率等指标应符合下表规定：
3.石材面板与支承框架之间的连接构造应安全可靠。可用短槽、通槽、背栓等方式连接，不得使用斜插入式挂件和T型挂件等连接构造。高度超过100米的石材面板及水平倒挂面板应采用背栓连接。凸出幕墙大面的石材装饰线条应采用背栓或长螺栓连接，锚固深度应大于厚度的1/2。挂件应采用铝合金型材或不锈钢材，不锈钢材质可采用06Cr17Ni12Mo2（S31608）或06Cr19Ni10（S30408）。（封闭缝隙石材采用304不锈钢材质，开缝环境采用316不锈钢材质；避免生锈膨胀，但是石材碎裂或者有铁锈渗出。）
三.干挂方式
短槽连接构造
1.挂件及其连接应进行结构计算。不锈钢挂件厚度不应小于3.0mm，铝合金挂件厚度不应小于4.0mm。短槽挂件宽度不宜小于50mm。不锈钢挂件一般采用L型挂件，铝合金挂件一般为SE挂件。
2.短槽挂件在面板内的实际插入深度不小于挂件厚度的4倍，短槽长度应比挂件长度大40mm，宽度宜为挂件厚度加2mm，深度宜为挂件插入深度加3mm。槽口两侧板厚度均不小于8mm。短槽边缘到板端的距离不宜小于板厚度3倍，且不宜大于180mm。每个石材板块宜不少于4个挂件。
3.石材板块与挂件间应采用环氧树脂型石材专用结构胶粘结，不得采用云石胶粘结。

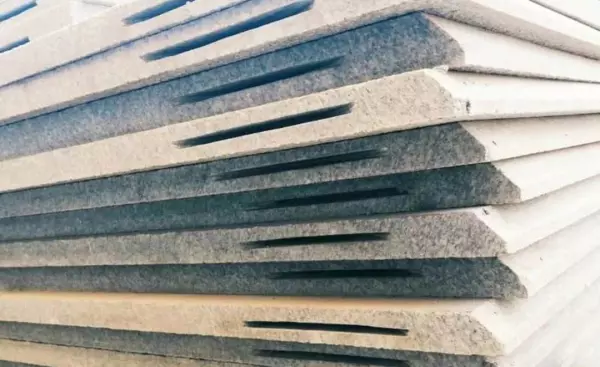

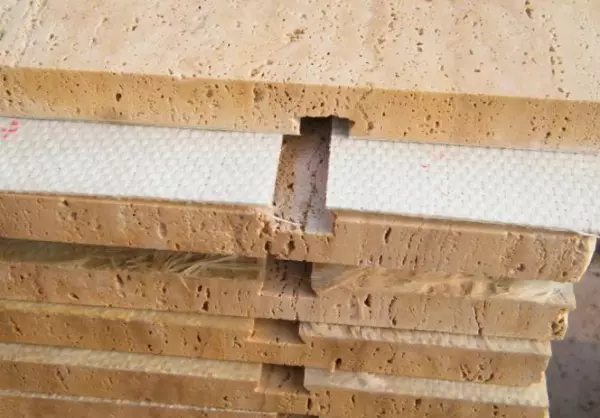

开槽加工完毕的板材
L型挂件工艺

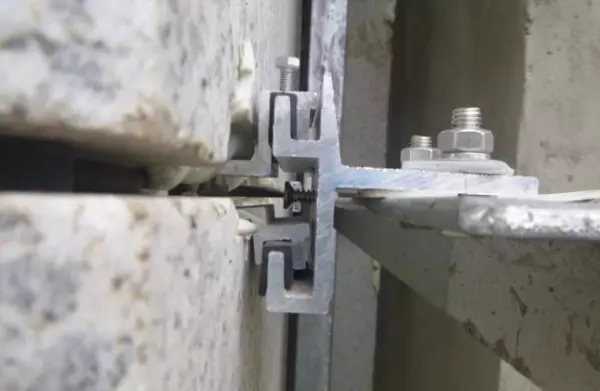

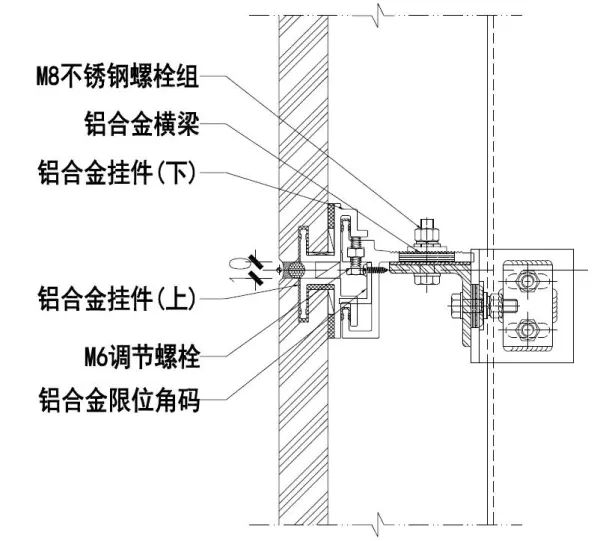

铝合金挂件工艺
尽管多地地方规定“不得使用斜插入式挂件和T型挂件等连接构造，实际项目施工中依然可见。
平插件主受力（不可取）

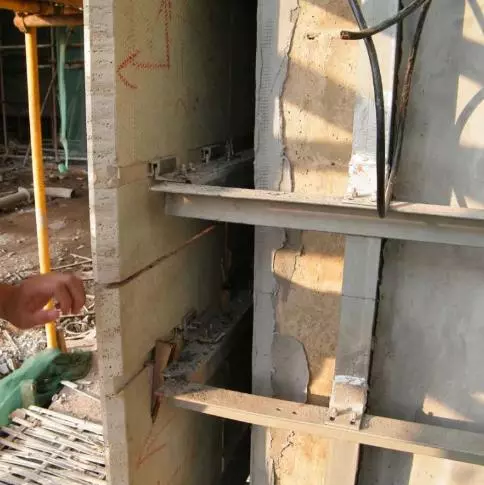

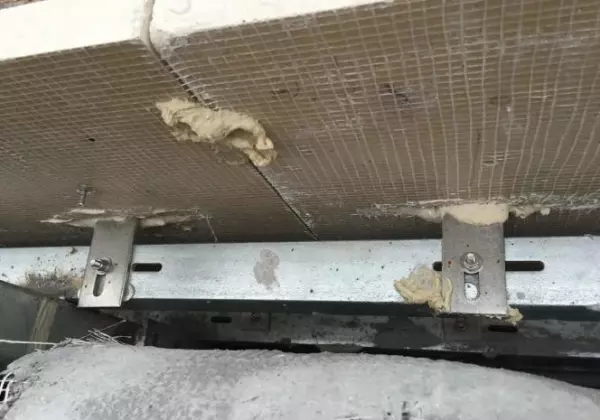

斜插件干挂，板壁变薄
通槽连接构造
1.通槽挂件插入面板内的深度不小于挂件厚度的4倍，且不小于15mm。每边1个挂件，挂件长度为面板边长减去50mm。槽深度为挂件插入深度加3mm。槽宽及槽两侧板材有效厚度与短槽要求相同。挂件采用不锈钢螺栓固定，螺栓数量、直径和间距经计算确定，但每边不得少于3个，直径不小于5mm；
2.石材板块与挂件间应采用环氧树脂型石材专用结构胶粘结，不得采用云石胶粘结。

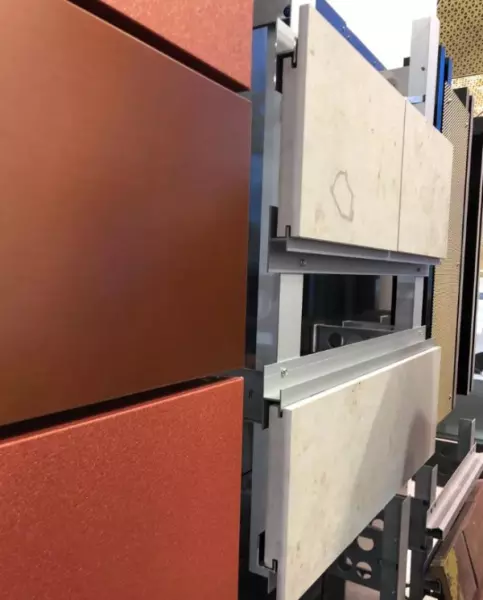

通槽工艺之一
通槽工艺使用较少，下面是多年以前某项目选用洞石做为外饰面板，离缝干挂，特采用通槽的工艺，以加强均衡受力。
通槽加工的洞石板块

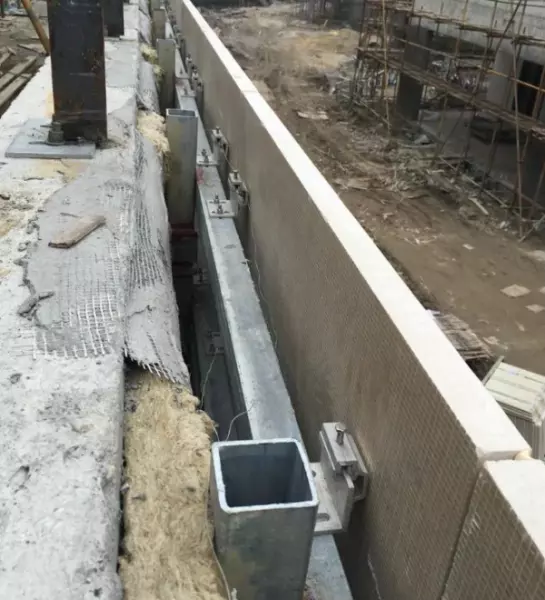

石材板块安装

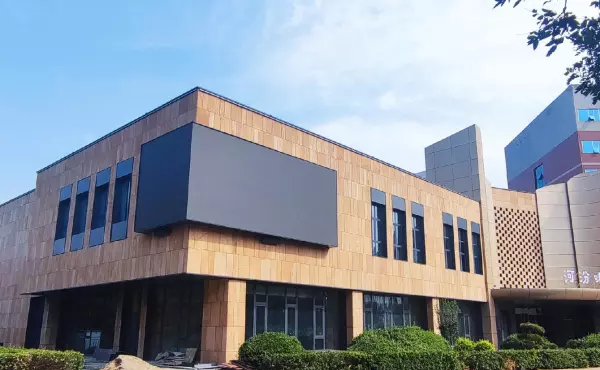

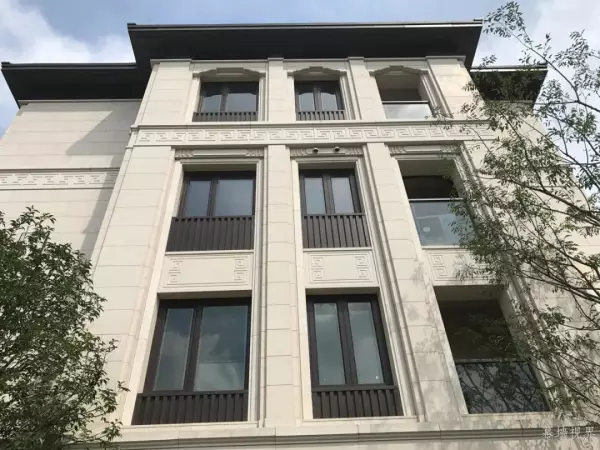

局部木纹石外立面效果
背栓连接
1.背栓的性能应符合现行国家标准《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB/T 3098.6的要求，其材质不宜低于组别为A4的奥氏体型不锈钢。背栓直径不应小于6mm。
2.背栓的连接件应进行结构计算。可采用钢材或铝合金型材。钢材厚度不应小于3mm，铝合金型材厚度不应小于4mm。
3.背栓连接可选择齐平式或间距式构造连接。每块石材板块上背栓数量不少于4个。

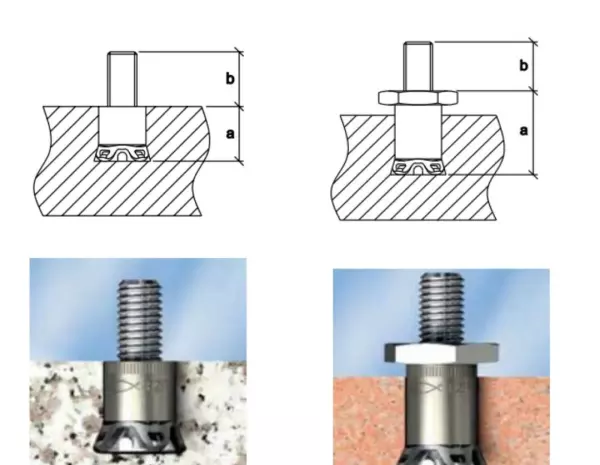

齐平式 间距式
4.背栓锚固深度不应小于石材厚度的1/2，也不宜大于石材厚度的2/3，孔底至板面的剩余厚度不应小于10mm。背栓孔中心到石材板边距不小于板厚的4倍，且不宜大于200mm，背栓之间的间距不应大于800mm，且不小于板厚的5倍。

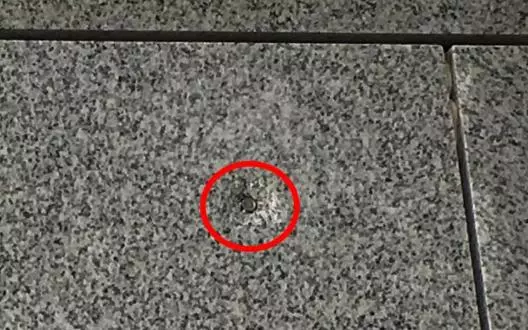

背栓外露，端部作用失效
5.背栓支承应能吸收面板变形、可调节，并有防滑移和防脱构造。
6.背栓连结挂钩支座应采用不锈钢螺栓连接，螺栓直径不应小于M6，每个支座上不应少于2个连结螺栓。

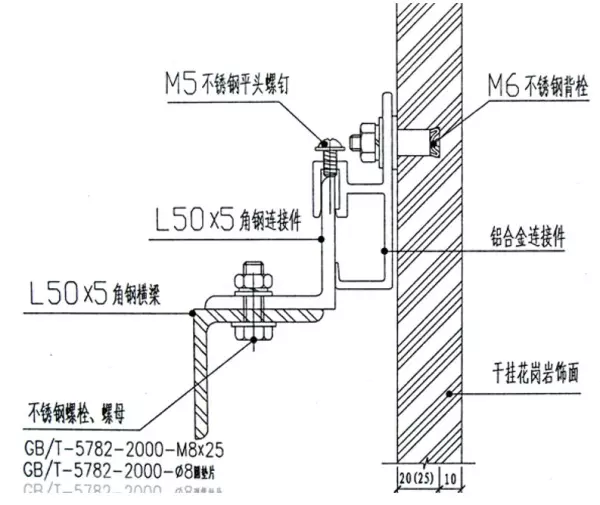

不锈钢背栓干挂工艺
背栓组装石材造型板块

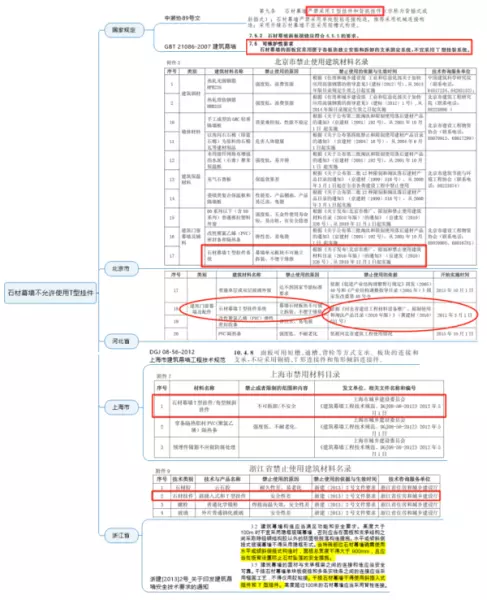

四.幕墙设计师的依据在哪里
为了说服客户，幕墙设计师除了清晰完整了解石材幕墙T挂件的存在的问题外，还要给出现行的规范限制条纹，这样才能更好的达到沟通的目的。

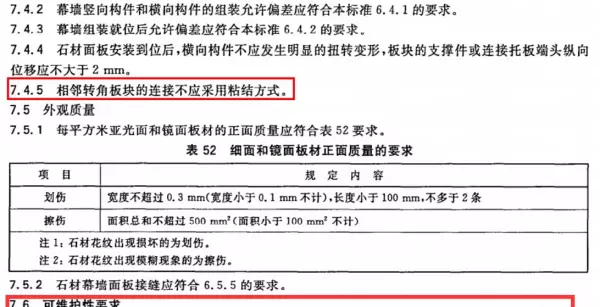

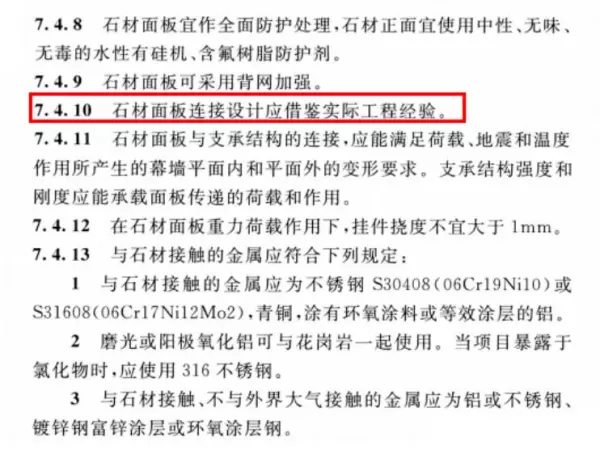

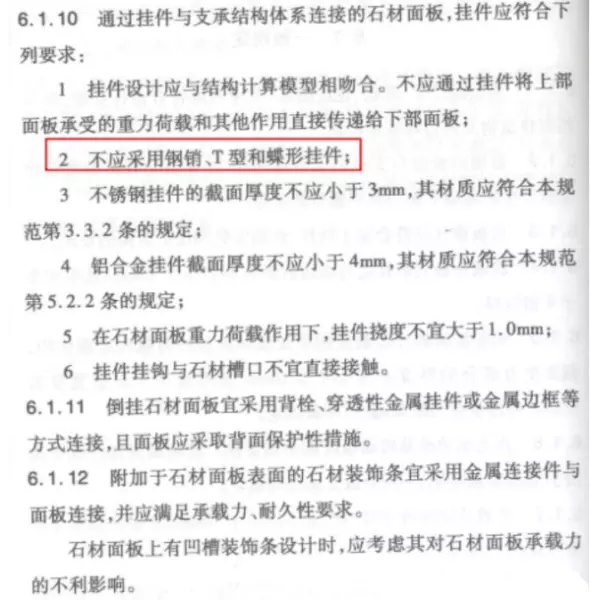

国家标准：建筑幕墙GBT21086-2007——不宜采用T型挂装系统

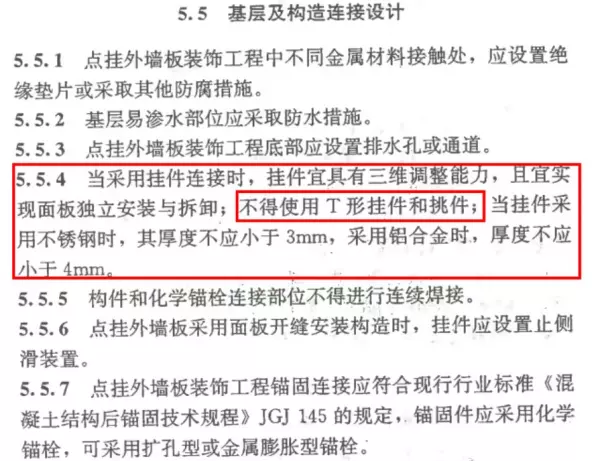

行业标准：点挂外墙板装饰工程技术规程JGJ321-2014
协会标准：TCECS 745-2020 装配式幕墙工程技术规程T/CECS745-2020

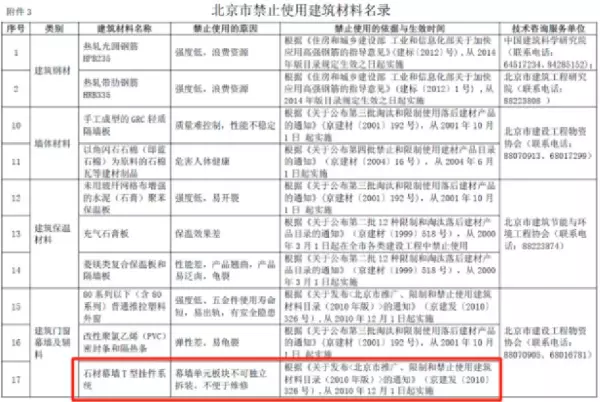

地方标准：北京市推广、限制和禁止使用建筑材料目录（2014年版）
北京市住房和城乡建设委员会北京市规划委员会北京市市政市容管理委关于发布《北京市推广、限制和禁止使用建筑材料目录（2014年版）》的通知

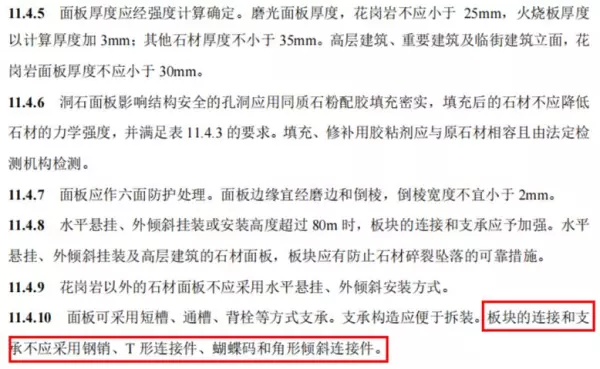

地方标准：天津建筑幕墙工程技术规范DB29-221-2013

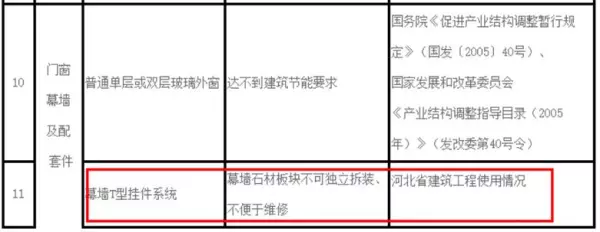

地方标准：河北关于印发《河北省推广、限制和禁止使用建设工程材料设备产品目录（2018年版）》的通知
各市（含定州、辛集市）住房和城乡建设局（建设局）、城市管理局（城管委、执法局），雄安新区管委会规划建设局，各有关单位：
为推广节能环保、性能优良的新型绿色建材，支撑建筑节能和绿色建筑发展，促进产业转型升级，根据《河北省民用建筑节能条例》《河北省建筑工程材料设备使用管理规定》，结合我省实际，我厅组织编制了《河北省推广、限制和禁止使用建设工程材料设备产品目录（2018年版）》（以下简称“本目录”），经专家论证、社会公示，现予发布，有关事项通知如下：

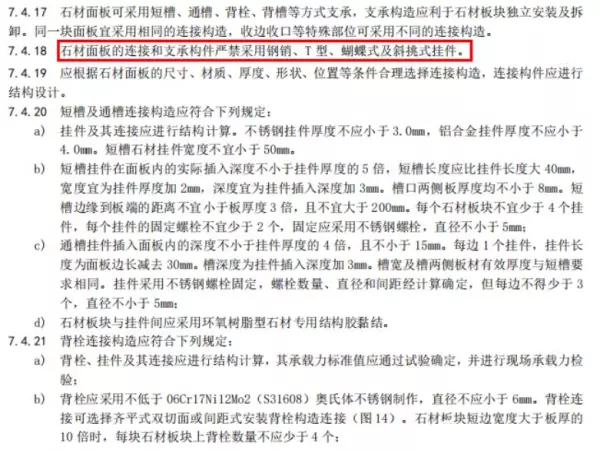

地方标准：上海 建筑幕墙工程技术标准DG/TJ08-56-2019
地方标准：江苏 建筑幕墙工程技术标准DB32/T 4065-2021
地方标准：浙江
3.5 建筑幕墙的面材与支承框架之间的连接构造应当安全可靠。干挂石材幕墙单块板倒挂和多条实线条之间的连接应当采用锚固工艺，不得仅用胶粘接。干挂石材幕墙不得使用斜插入式挂件和T型挂件。高度超过100米的石材幕墙应当采用背栓连接。
地方标准：陕西 建筑幕墙工程技术标准DBJ 61/T 161-2019
协会指导意见：装协〔2016〕89号 签发人：刘晓一
关于印发《关于淘汰建筑幕墙落后产品和技术的指导意见》的通知
各省、自治区、直辖市建筑装饰协会（分会）：
为全面贯彻“创新、协调、绿色、开放、共享”的新发展理念，促进我国建筑幕墙行业健康发展，中国建筑装饰协会幕墙工程委员会在征求意见的基础上制定了《关于淘汰建筑幕墙落后产品和技术的指导意见》，现印发给你们。施行中有何问题请及时反馈给中国建筑装饰协会幕墙工程委员会。
第九条石材幕墙严禁采用T型挂件和背挑挂件（亦称为背插式或斜插式）；
石材幕墙严禁采用单纯胶粘连接构造，推荐采用机械连接构造；采用开缝石材幕墙不宜采用短槽式构造。
第十条 不宜采用倒挂石材吊顶；采用单排石材吊顶时，应采取有效的防石材坠落措施；严禁大面积采用倒挂石材吊顶。
※综述※

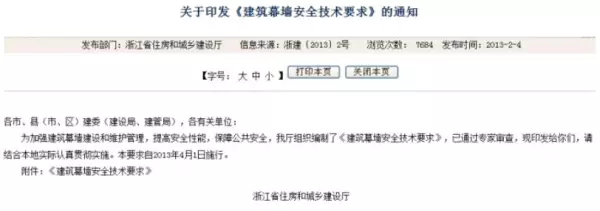

近些年来，或因工艺、或因材质、或因从业人员的安全意识，也不排除天然石材膨胀因素，不时有发生一些安全事故。石材幕墙被认为存在不安全因素，如浙江省2013年2号文《建筑幕墙安全技术要求》中规定“中小学、托儿所、幼儿园、青少年宫和养老院二层以上部位不得采用玻璃或石材幕墙。住宅、医院的新建、改建、扩建工程以及立面改造工程不宜采用玻璃或石材幕墙。”但天然石材是建筑良好视觉效果的重要面板材料，把握好设计、选材、施工中每一个环节，必是“天然石材恒久远”之建筑幕墙精品！
