大家好，我是zhuangxiu，门禁系统主要有读卡器、控制器、电锁、开门按钮及门禁电源组成，其中里面门禁电锁的知识最多，因为有很多种，安装方式也不一样，今天的知识可以看看！
此套完整的word方案，VIP会员下载！
门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。（按使用普及率排序）
有的人也叫他“阳极锁”，其实他只是“阳极锁”的一种，即 停电开门的电锁。因为按照消防要求，火灾时，大楼会自动切断电源，电锁应该打开，方便人员逃生，所以大部分电锁是断电开门的。

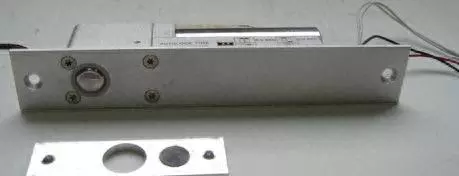

四线电插锁
电插锁看电线分为 两线电插锁，四线电插锁，5线电插锁，8线电插锁。
两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。
四线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。还有两条白色的线，是门磁信号线，反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警 门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。四线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

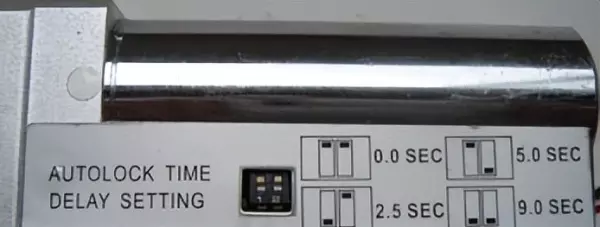

电插锁上的关门延时设置
所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为 0秒，2.5秒，5秒，9秒。每个厂家的锁分几档延时略有不同。
请注意这个延时 和 门禁控制器和门禁软件设置的开门延时 两个概念不一样。
门禁控制器和门禁软件设置的是“开门延时”，或者叫“门延时”，是指电锁开门多少秒后自动合上。
电锁自带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁系统都是要求门一关到位，锁头就下来，把门关好。所以，电锁延时缺省设置成0秒。而有些门，地弹簧不好，门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成0秒，锁头还没有来得及打中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。
5线电插锁：和四线电插锁的原理是一样的，只是多了一对门磁的相反信号，用于一些特殊场合，正式场合反而麻烦，工程师要测试该用哪一对。
红黑两条线是电源。还有 COM NO NC 三条线，NO 和 NC 分别和 COM 组成两对 信号相反（一组闭合信号，一组开路信号）。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭合信号。
8线电插锁：原理和5线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。即，锁头是不是伸出来信号不一样。
电插锁：通常用于 玻璃门 ，木门等。
优点：隐藏式安全，外观美观，安全性好，不容易被撬开和拉开。
缺点：安装时要挖锁孔，比较辛苦。
备注：有些玻璃门没有门槛（即门框也是玻璃的），或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。附件的费用由于产量不高，费用不低。

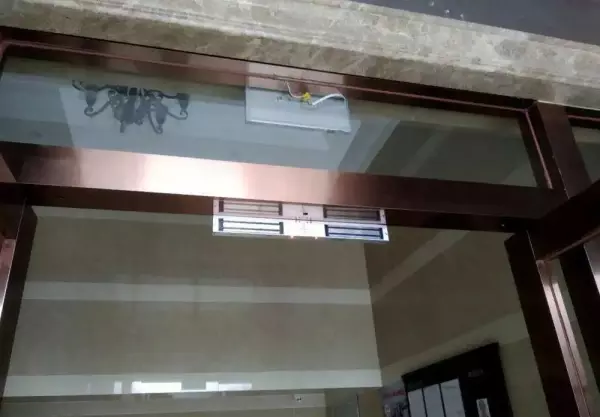

电插锁带无框玻璃门附件安装后 样图
又叫 电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。
磁力锁也是一种断电开门的电锁。

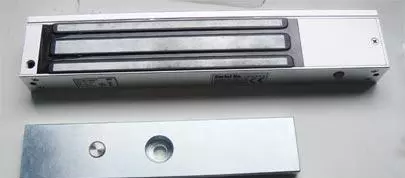

磁力锁
磁力锁的固定用配件和螺丝（锁里原配好了）

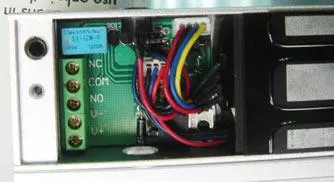

磁力锁内的接线端子
有些磁力锁是带门状态（门磁状态）输出的，你仔细观察接线端，除电源 接线端子外，还有 COM NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警 门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。
磁力锁通常用于木门，防火门。
优点：性能比较稳定，返修率会低于其他电锁。安装方便，不用挖锁孔，只用走线槽，用螺钉固定锁体即可。
缺点：一般装在门外的门槛顶部，而且由于外露，美观性 和 安全性都不如隐藏式安装的电插锁。价格和电插锁差不多，有的会略高一些。
由于吸力有限，通常的型号是 280公斤力的，这种力度有可能被多人同时，或者力气很大的人忽然用力拉开。所以，磁力锁通常用于办公室内部等一些防君子不防小人的非高安全级别的场合。有些安全场合，例如”监狱“，如果用到磁力锁，会定做抗拉力 500公斤以上的磁力锁。

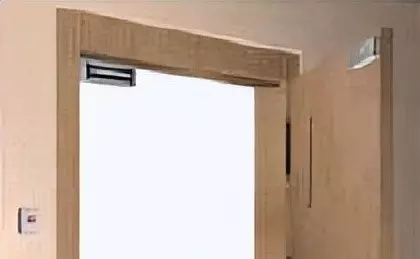

磁力锁安装好后 样图

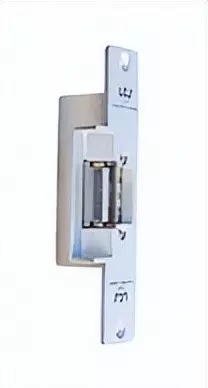

也有的人叫他“阴极锁”，其实不对，他只是其中一个型号是阴极锁的一种。它安装在门的侧面，必须配合机械锁使用。
优点：价格便宜。有停电开和停电关两种。
缺点：冲击电流比较大，对系统稳定性影响大，由于是安装在门的侧面，布线很不方便，因为侧门框中间有隔断，线不方便从门的顶部通过门框放下来。锁体要挖空埋入，安装比较吃力。不刷卡，通过球形机械锁也能开门，降低了电子门禁系统的安全性和可查询性。能承受的破坏力有限，可能一脚可以踹开，原则上，我不建议大家使用这种电锁。
主要用于 小区单元门，银行储蓄所二道门等场合。也可以用门内锁上的旋钮或者钥匙打开。
电控锁
缺点：冲击电流较大，对系统稳定性冲击大，开门时“啪”的一声，噪音比较大。安装不方便，经常需要专业的焊接设备，点焊到铁门上。施工时要注意，开门延时不能长，只能设置在1秒钟以内，如果时间长，有可能引起电控锁发热损坏。
针对这些缺点，新款的“静音电控锁”简称 “静音锁”，有的人又叫 “电机锁”，被设计出来，他不再是利用电磁铁原理，而是驱动一个小马达来伸缩锁头。

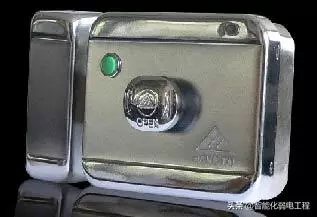

静音锁（电机锁）
其他电锁，例如 玻璃门夹锁，磁力锁中的上下吸合的锁，等电锁由于用量不大，有的还面临淘汰，这里就不介绍了。
门禁常用开门按钮的种类和选型
门禁常见的进出门方式有两种：
1 刷卡进入，出门时也刷卡。我们通常称为“双向门禁”或者“双向读卡”，这种方式的优点是 安全性级别较高，一般也不准人随便出，出去的人都有记录可以查询，知道谁何时出了哪道门。
2 刷卡进入，出门时不用刷卡，按一下开门按钮就可以打开电锁出门。我们通常称为“单向门禁”或者“单向读卡”，这种方式的优点在于，便捷，出门方便，这种方式比第一种方式 使用更方便，安全性略低（防外人不防内部人员），成本更低，这种方式的普及程度更广，出于性价比考虑，大多数办公门禁的内部门都采用这种模式。
这种模式用到的“出门按钮”或者叫“开门按钮”是门禁设备的一个组成部分。
出门按钮的原理，其实就是一个门铃按钮的原理，按下时，内部两个触点导通，松手时按钮弹回，触点断开。所以，有些工程中有人就直接采用门铃按钮来做出门按钮也是可以的。只是门铃按钮通常会印刷一个“铃铛”的图案在上面。
按材质来分：可以分为 塑料按钮 和 金属按钮。塑料按钮便宜，耐用，看起来没有金属按钮高档。金属按钮，看起来高档，使用寿命没有塑料按钮长，但是也可以用很多年，触感会更用力一些。
按大小来分：可以分为 86底盒按钮 和 小型按钮。
86底盒的塑料按钮 | 86底盒的金属按钮 | 小型金属按钮 |
选型建议：
如果是标准化大厦弱电施工，建议采用86底盒按钮。
如果装修格局以高档，华丽为风格，建议采用金属按钮。
如果装修风格以实用 简洁 低成本为原则的话，建议采用塑料按钮。
有些位置不方便安装86底盒，安装空间比较小，例如不锈钢门框上（假如门框以外都是玻璃），建议安装小型按钮。
