建筑施工CAD图纸是建筑项目中至关重要的一部分，它们为建筑师、工程师、承包商和施工团队提供了详细的设计和施工信息。然而，对于初学者来说，理解和解读这些图纸可能会感到有些困难。在本文中，我们将为您提供一些关于如何看建筑施工CAD图纸的硬核干货，帮助您更好地理解和应用这些重要文档。
一套完整的施工图，根据其专业内容或作用的不同，一般分为：

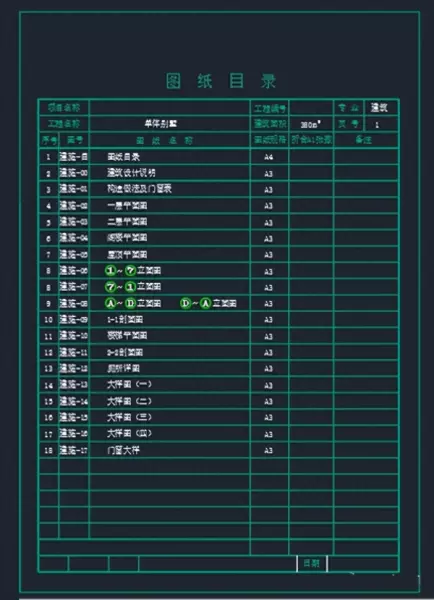

1.图纸目录
列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

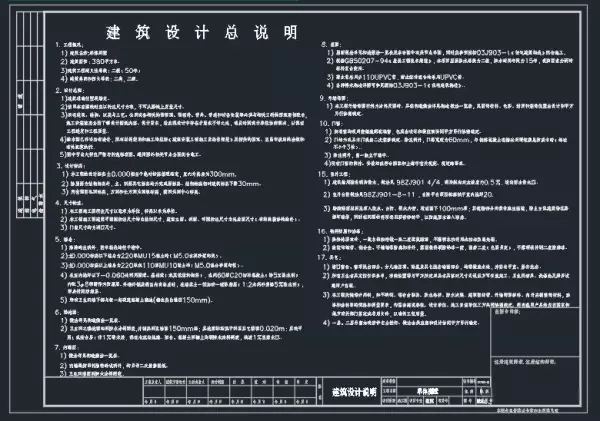

2.设计总说明（即首页）
内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
