零基础快速学看图放线，看图放线是一个令新手头疼的地方！什么是电源线，什么是控制线！工地老师傅口头语，听了让人分不清到底是什么线！

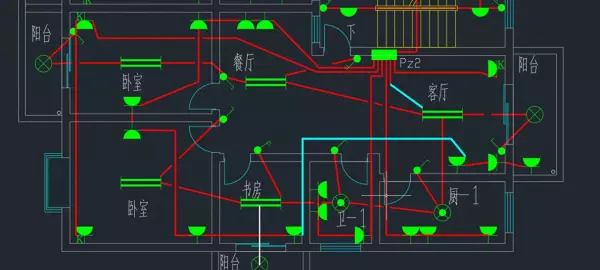

安装到点的水电图纸
下面给大家详细解析！首先看图纸，上面是安装到点的水电图纸！讲到这里给大家普及一下什么是安装到点，什么是安装到户！什么是精装！
安装到点：电线拉到每个房间，装上灯泡亮灯即可！这个就是安装到点！
安装到户：电线拉到配电箱即可！房间内无布线，无管！

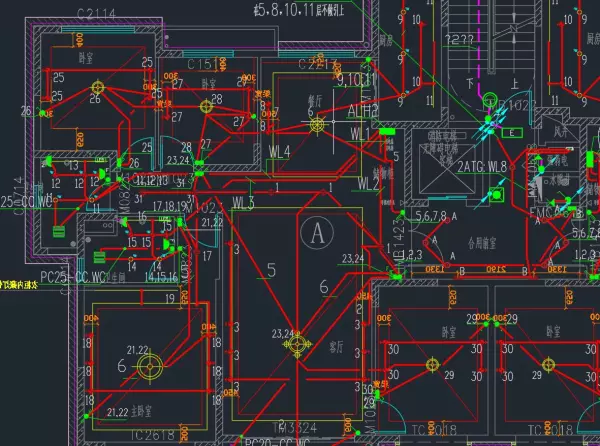

精装：电线拉到每个房间，安装好灯，精装还包含很多装饰灯，例如筒灯，射灯，灯带等！下面就是精装水电图纸！
看图放线第一步：先找到自己站在图纸中的哪个位置！确定之后找到对应编号的系统图和看！

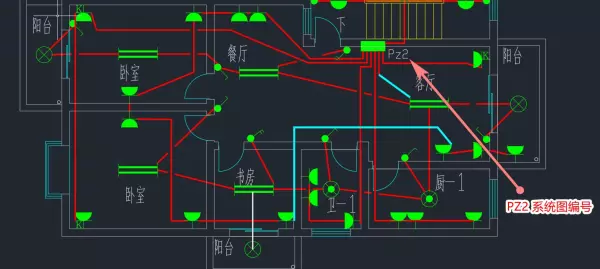

平面图

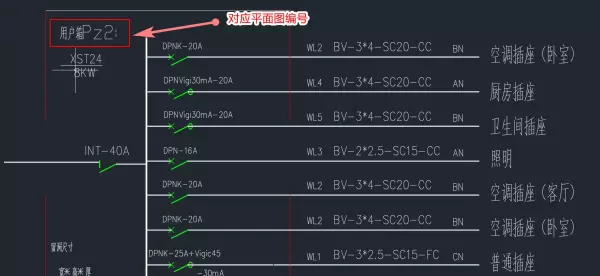

系统图

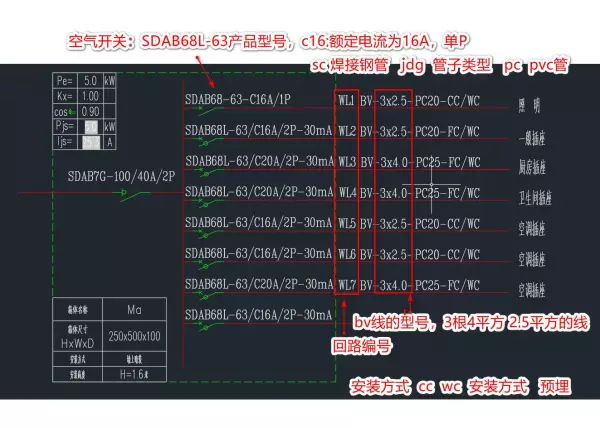

系统图怎么看可以参照下面的这个图！每个符号都给大家解析的清楚！课程中也是一样的！
系统图解读
线型号

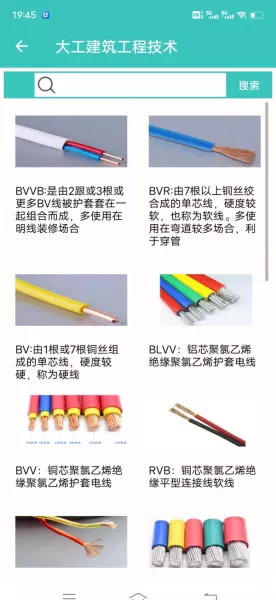

Bv指的就是线的型号规格！通过系统图可以得知我们要放什么类型的线！
图纸中的— 读“杠”！

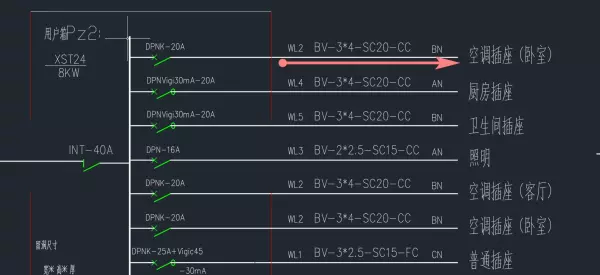

3*4指的是3根4平方的线,通过系统图我们可以知道要放多少根线！到客厅空调插座
sc20:焊接钢管，20的管子大小！这里我们知道管子是多大的，管子的类型！

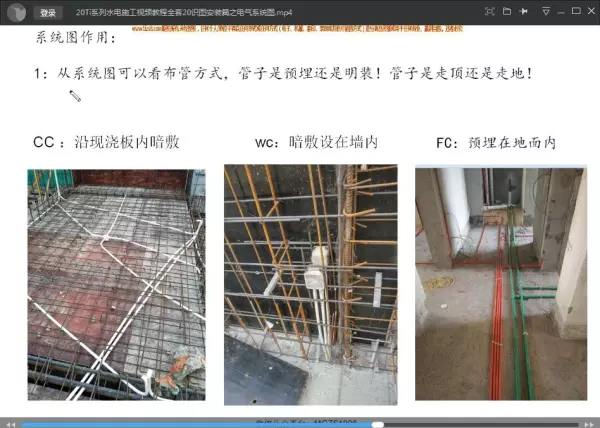

CC是安装方式：现浇板内暗敷设！下面就是课程中的截图，课程讲课会结合现场施工图讲！一看就懂！

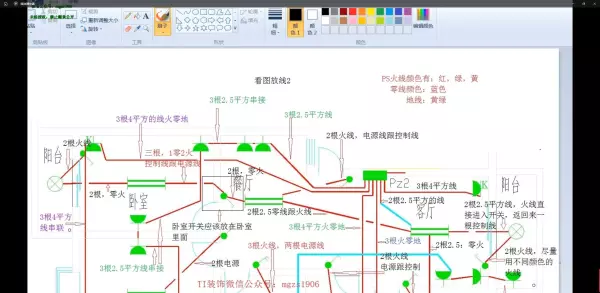

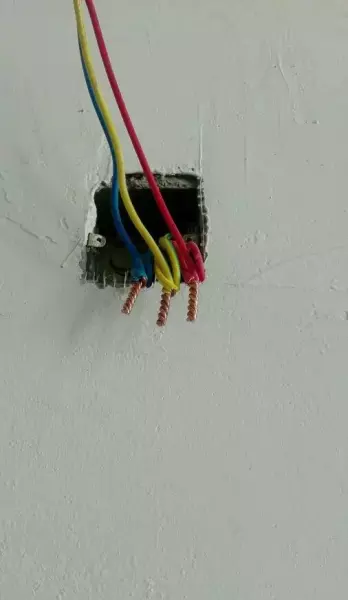

由于时间关系，我们直接截图视频中的素材！如下图！每个地方用了多少线，都会一边讲课，一边给大家标出来每个地方放多少根线！！
电源线：从配电箱过来的线，称为电源线，不受开关控制！由总开关控制！
控制线：火线经过开关，由开关到灯的这段线称为控制线，可以由开关开和关！
Ti水电精装水电图纸教程82课

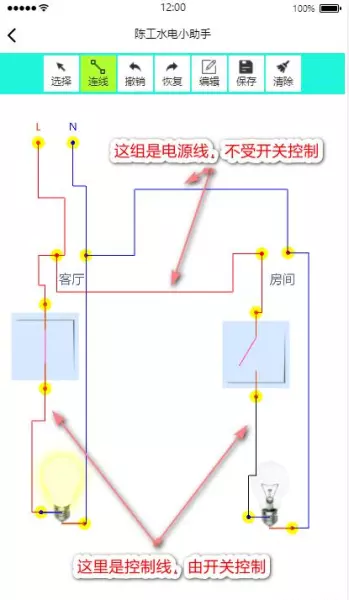

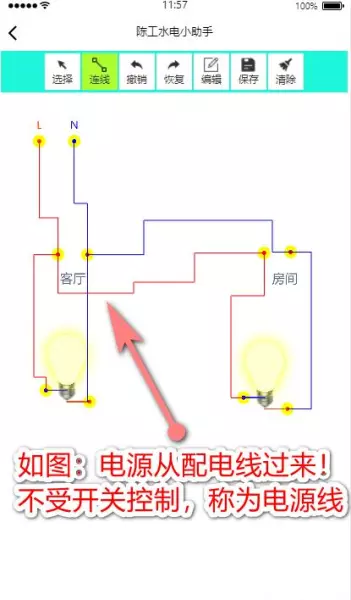

下面抽象给给大家讲一下，什么是电源线，什么是控制线！如下图，模拟接线小工具，购买我们正版课程都是赠送给大家免费使用的！！
从配电箱过来，不受开关控制的线，称为电源线！经过开关之后，由开关控制，称为控制线！
精装的图纸有没有必要学习呢？多一门技术，多条路！会精装会预埋，不但可以做工地也可以进入家装行业做家装！很多老师傅，就是夏天进家装，冬天进工地预埋！随意切换！

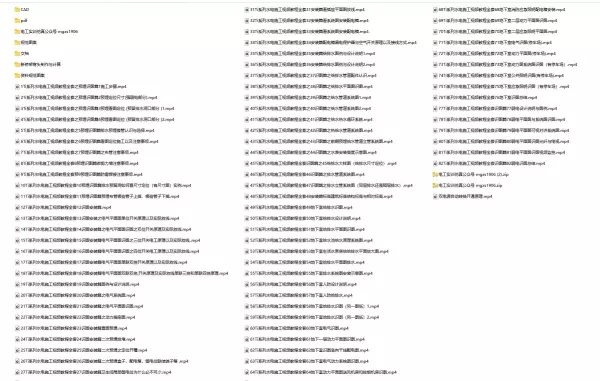

Ti水电识图安装教程54课！
零基础想要快速学看水电图纸可以看一下我们的课程！上面的知识，只是我们课程的冰山一角！
课程结合大量的现场施工图结合图纸系统性的讲解！可以快速帮助我们快速学看图预埋施工安装预埋看图放线局部等电位等

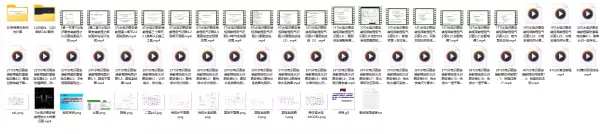

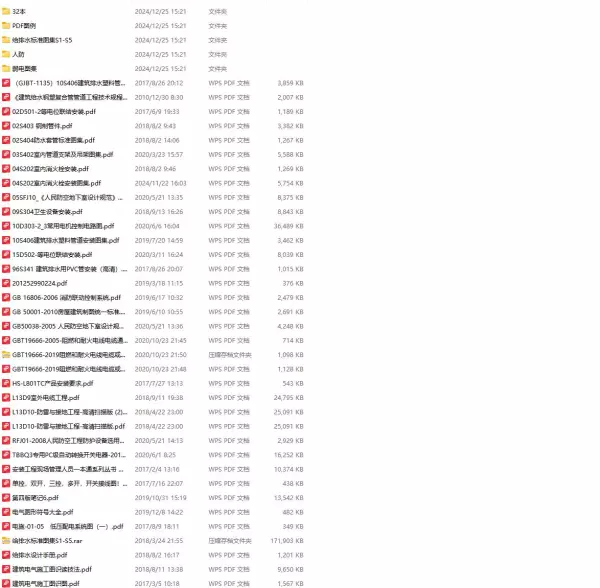

赠送资料
