今天，我们来一起揭秘电动车电机中一个关键的组件：单极霍尔传感器AH3144E/L，看看它是如何在电动车中发挥作用的。
霍尔传感器的种类与结构
霍尔传感器，作为电动车中无刷电机、手柄调速等系统的重要组成部分，其品种、型号、结构繁多，但工作原理却大同小异。它们都是利用霍尔效应来工作的，即将磁感应强度转化为数字电压信号，从而实现对电机转速、位置等参数的精准控制。

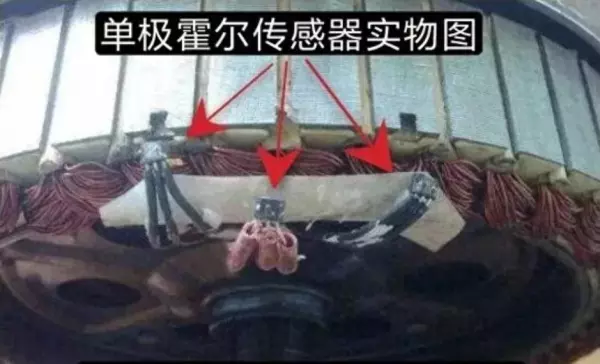

在众多的霍尔传感器中，单极（三个脚）霍尔传感器因其结构简单、性能稳定而得到了广泛应用。
霍尔传感器的功能与原理

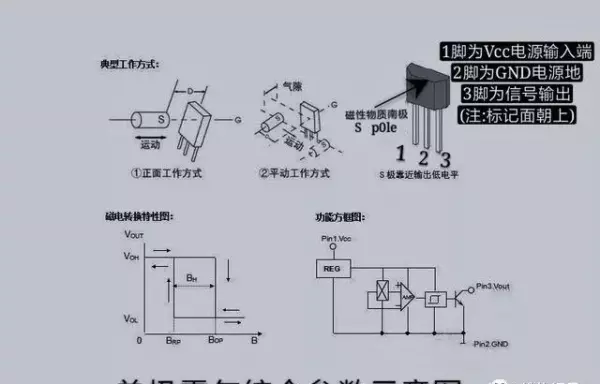

霍尔传感器，也被称为霍尔开关集成电路，是一种电磁感应元器件。它内部集成了电压调整器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿电路和集电极开路的输出级等磁敏传感电路。这些电路共同协作，使得AH3144E/L能够准确地将磁感应强度转化为数字电压信号，实现对电动车电机的精准控制。
影响AH3144E/L工作的源动力是磁铁。当磁铁靠近传感器时，它会产生一个磁感应强度，这个强度会被传感器内部的霍尔电压发生器捕捉并转化为电压信号。然后，这个信号经过差分放大器放大、施密特触发器整形后，最终输出一个数字电压信号。这个信号可以被电动车的控制系统用来判断电机的转速、位置等信息，从而实现对电动车的精准控制。
如何检测霍尔传感器的好坏
对于电动车维修人员来说，如何快速准确地检测霍尔传感器的好坏是一个非常重要的技能。下面我们就来介绍一下使用万用表检测AH3144E/L霍尔传感器的方法：
1. 将数字万用表拨至二极管检测档位。

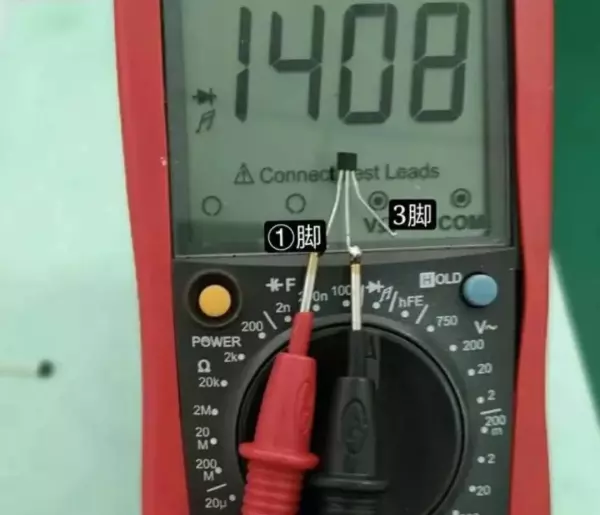

2. 红表笔接①脚（Vcc电源输入），黑表笔接②脚（GND电源的地），此时万用表显示为1408即为正常。
3. 红表笔不动，黑表笔接③脚（信号输出脚），此时显示1727为正常。
4. 将黑表笔接①脚，红表笔分别接②、③脚，此时数字万用表的显示应该是无穷大，即为正常。

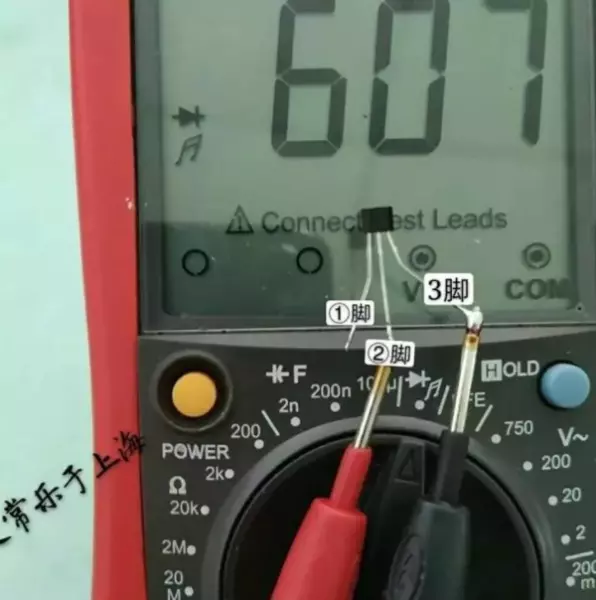

5. 将红表笔接②脚，黑表笔接③脚，此时万用表显示607为正常。
6. 红表笔不动，黑表笔接①脚，此时万用表显示为无穷大为正常。
在测量过程中，如果万用表蜂鸣器响了，说明两个脚之间的电阻值为零，这表示霍尔传感器已经损坏了。
结语
通过今天的介绍，相信大家对电动车中的单极霍尔传感器有了更深入的了解。它不仅是电动车电机中的关键组件，更是实现电动车精准控制的重要保障。
