一、通讯线与电源线须分开敷设，避免影响内外机通信；
二、室内机拔码
（一）室外机有转接板的，同一转接板连接所有室内机的地址码不能重复，但可以与另外转接板连接室内机的地址码重复；室外机没有转接板的，其连接的所有室内机的地址码也不能重复。线控器地址码与所连接室内机的地址码保持一致。
（二）注意事项：
1、外机的容量码在出厂时已经拨好且打上热熔胶，实际安装时无需改动。
2、同一组室内机必须具有唯一的地址才能够正常工作，因此安装内机时一定要设定好室内机的地址。
3、同一组内室内机的地址不允许重复
4、同一组内最多只能有16个不同的地址
5、同一台室内机与其对应的线控器地址必须相同。

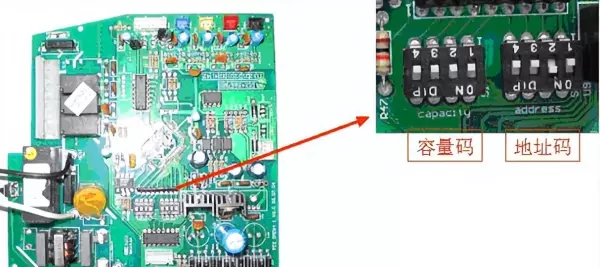

6、室内机及线控器地址设定使用地址拨码开关，置于室内机及线控器主板上，并有英文address字样标记。

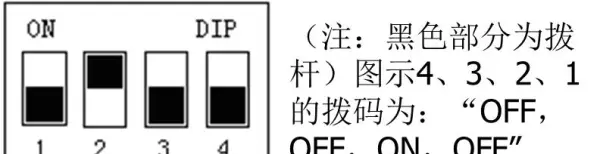

7、现场安装时须将拨码开关正确拨到位，禁止拨在中间位置。将开关拨到“ON”的方向表示“ON”，相反方向表示“OFF”；如图中所示：

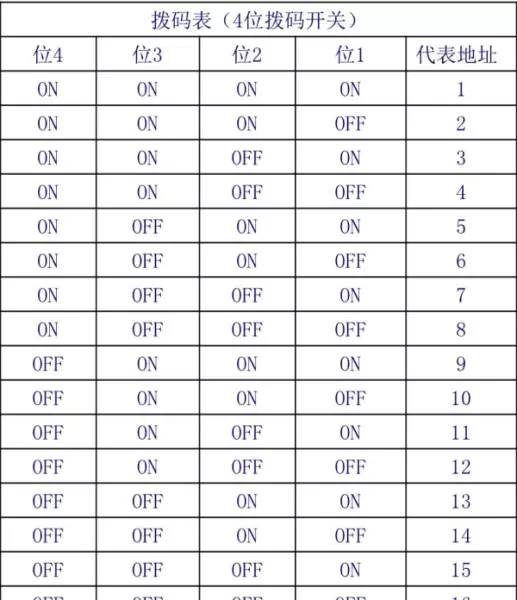

（三）拨码表（4位拨码开关）
三、室外机拔码

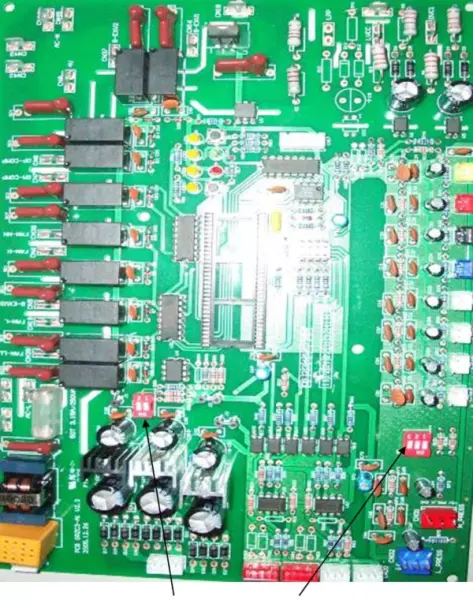

室外模块机的拨码包括连接模块数量拨码、各个模块的地址拨码以及模块的容量拨码。其拨码开关位置如下面的“外机主板接口图” 所示：
1、机组所连接模块数量拨码为三位拨码开关，主板位置S5。依据模块连接数量最大可以拨码4台，其中高位3无效，将其至于ON位置。拨码方法如表格“机组连接模块数量的拨码说明”所示；

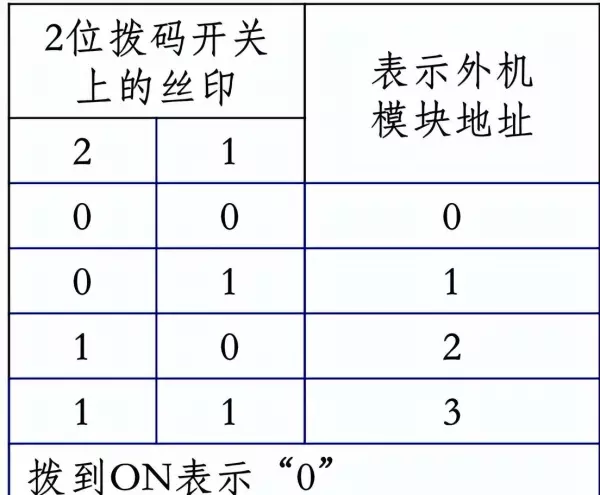

2、模块的地址拨码位置为主板上的S6两位拨码拨码开关，最多可以设定四台模块机的地址，请参见“模块地址拨码说明”；另外，必须保证有且仅有一个模块的地址拨码为“00”（全拨到ON），才能满足机组正常运行。
3、模块机的容量拨码为主板上的S2四位拨码拨码开关（SI），在模块机出厂前已经由厂方拨好并胶固，用户或安装人员不可改写。其拨码方法见“模块容量拨码说明”。

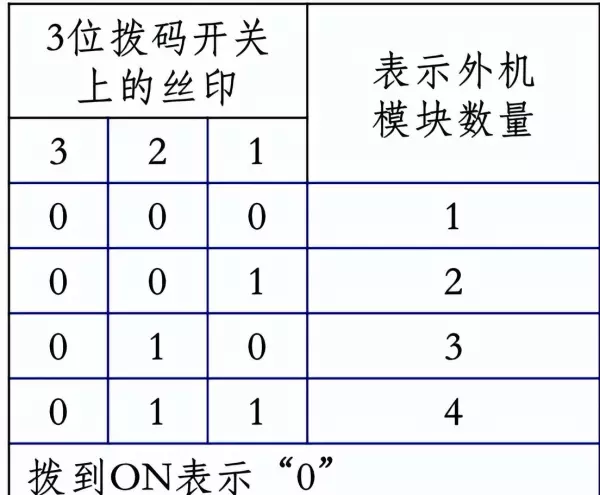

4、机组连接模块数量的拨码说明：

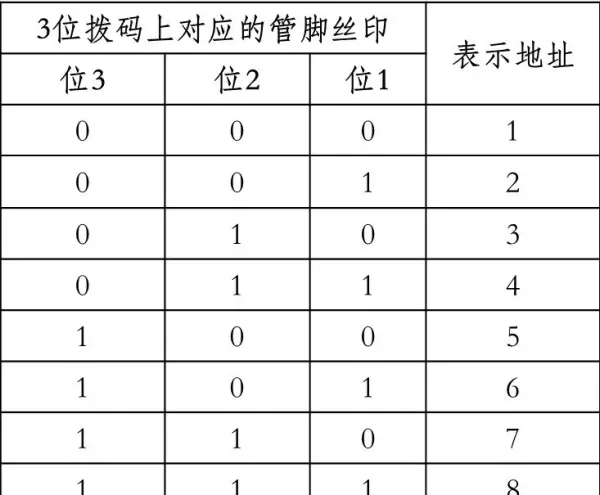

5、转接板的地址拨码方法：转接板上有一个三位拨码开关。若一套机组中需要使用一个以上的转接板时，需要用该拨码开关加以区分。具体拨码方法见下表：
