变径大小头规格尺寸

陈师傅 2028年01月12日 阅读 (25)

做大小头之前,首先确定主桥架,次桥架,主桥架一般比次桥架大,大小头是主桥架变径到次桥架的部件。

先上两张图片,大家看看大小头:

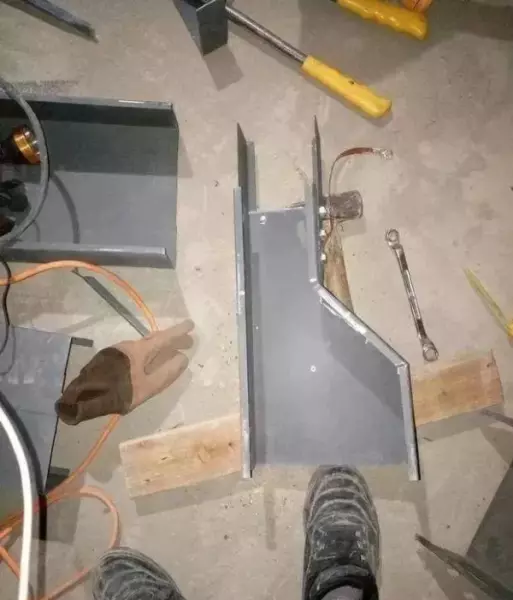

变径大小头规格尺寸(1)

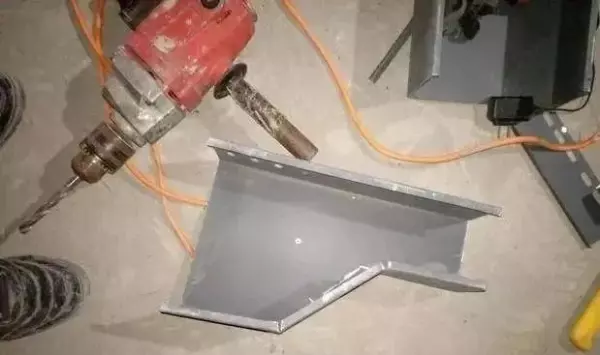

变径大小头规格尺寸(2)

图示是两种大小头,今天给大家分享分享图一所示大小头的做法。

做大小头之前,需要的工具我就不说了,下面说重点。

做大小头,需要确定主桥架的大小和次桥架的大小,做大小头需要用主桥架来做。

这里我通过200×100(主桥架)变径100×100(次桥架)讲解。

如图所示:

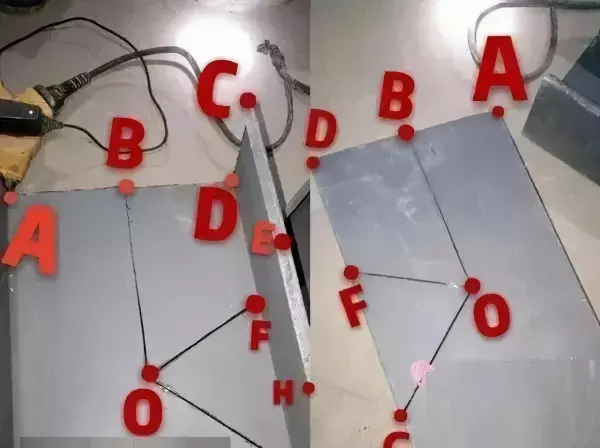

变径大小头规格尺寸(3)

拿到主桥架(200×100)确定线段BO,因为是200×100桥架变径100×100,高度相同,底宽变为主桥架的一半,所以OB是主桥架的底宽平分线。

同理,变径多少,AB就是多少,比如主桥架300×100变径成次桥架200×100,AB就等于200,主桥架300×100变径成次桥架100×100,AB就等于100,以此类推。

BO长度可长可短,过O点画线段OG,OG需要大于主桥架的一半(OG大于BC),画好OG之后,截取GF等于GO,这样线就画好了。

切割BO,OG,OF,图中DF=CE,OG=GF等=HE,点E和点H需要切一点,H处需要切宽一点,不懂的自己动手就知道怎么回事了。

如图所示切出来,折合之后再重合部分钻孔,用螺丝固定

一个漂亮的桥架大小头就做出来了。

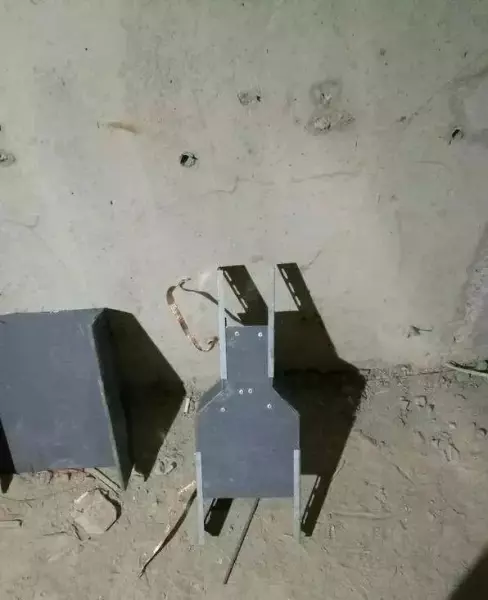

变径大小头规格尺寸(4)

强调一点

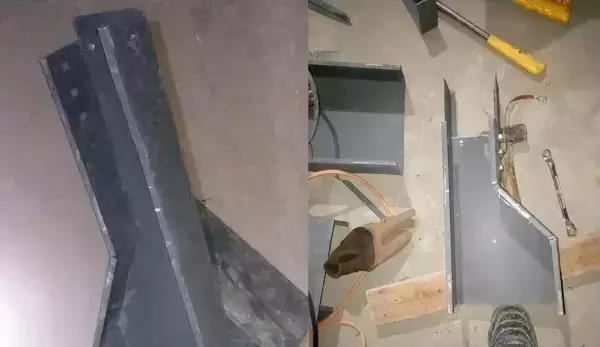

变径大小头规格尺寸(5)

图示这两种做法根据现实需要来做,往左变径就在右边画线切割折合,往右变径就在左边画线切割折合
