风扇灯控制板维修过程分享。
哈喽，大家好！今天晚上来给广东茂名的网友维修一个风扇灯控制板。这个控制板的故障网友描述说是风扇不转，灯也不亮，然后网友拆开就单独的寄了控制板过来维修了。
下面先来看看这个控制板的输出线跟工作方式，避免接错线引起更大的故障。从线的标注说明可以知道风扇跟灯的供电都是由220伏交流电供应的。这个控制板只是起到控制电压输出的作用，不像有些风扇灯是用直流供电的。

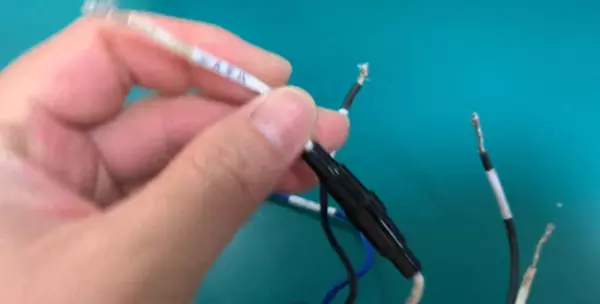

在公共零线这里还有一个保险，下面打开来看看保险是否还是好的。打开后发现里面的保险已经烧黑了，那说明这个控制板是有短路故障的，要不然也不会无缘无故的烧保险。下面就用万用表来测量一下看控制板哪里损坏。

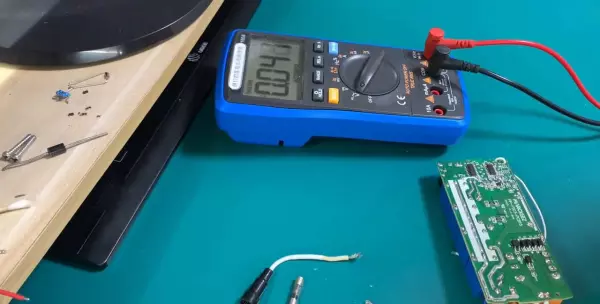

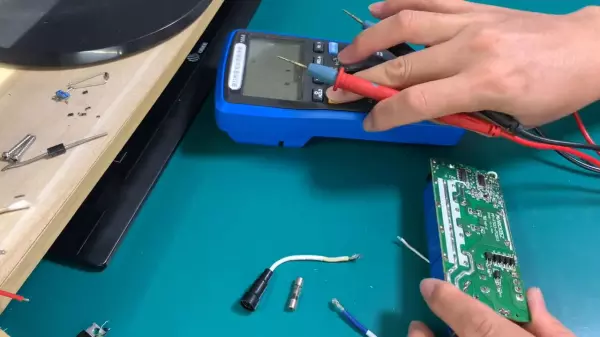

当测量到控制板上的这个位置的时候发现了问题，这个78L05有短路故障。测量这个供电的滤波电容两端也是一样的有短路。后来测量发现是这个2003A(口误)芯片损坏了，上面都烧穿了一个小洞了。这个芯片的作用是控制继电器的。

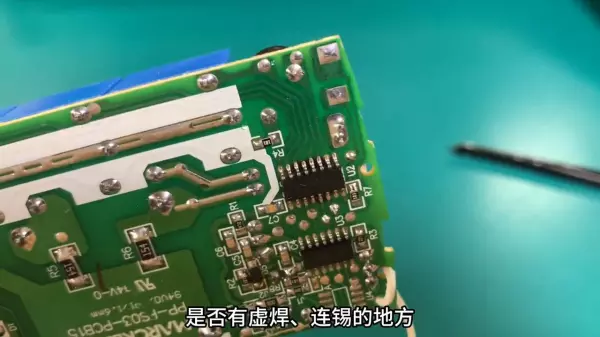

把损坏的2003A芯片拆掉，现在再来测量供电电容，两端已经恢复正常的阻值了。新买了三颗同型号的芯片，下面把它换掉。花了一点时间，现在新的芯片已经换上去了。先仔细观察芯片的各个引脚是否有虚焊、连锡的地方，没有的话就可以上机了。公共零线烧坏的这颗保险也需要换上。
把控制板接上维修插座，下面准备来通电试机。通电后能听到控制板发出滴的一声测量芯片的供电电压16伏，正常。再来测量控制板灯的输出电压233伏，说明已经有输出了，正常了。
