桥梁工程 1K412031 装配式梁（板）施工技术
从这次课开始讲市政建造师城市桥梁工程中的上部结构施工，桥梁上部结构施工教材上讲的主要是梁的施工。
施工之前根据调研和评估情况编制施工方案。
预制和吊装方案
梁板可在构件厂预制，也可在施工现场预制。
依照吊装机具不同，梁、板架设方法分为：

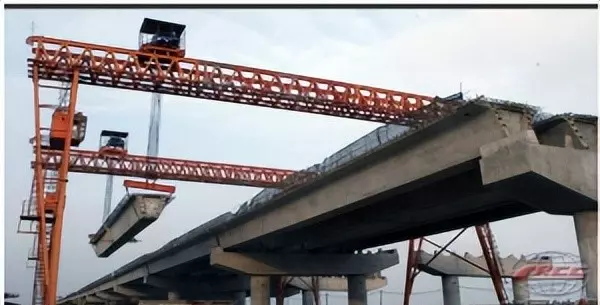

起重机架梁法，跨墩龙门吊架梁法，穿巷式架桥机架梁法。

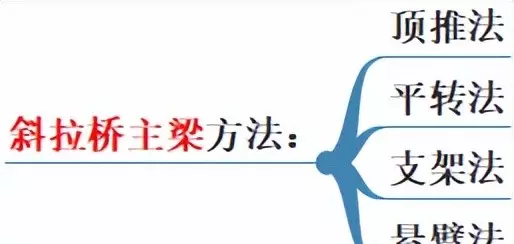

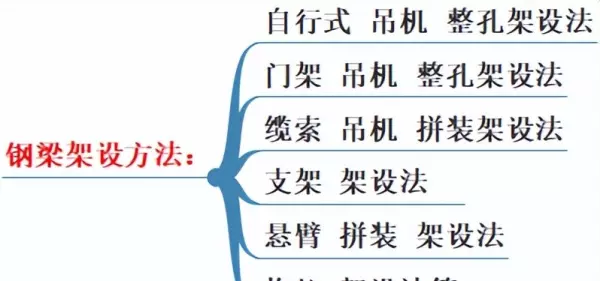

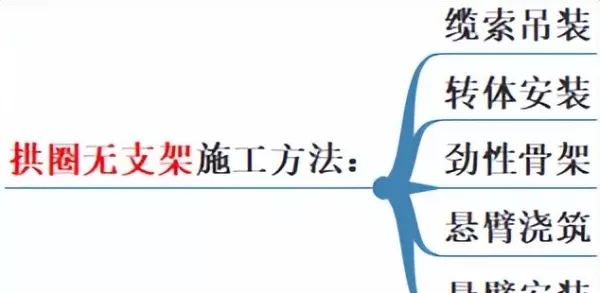

可以和后面要讲的钢梁架设方法，拱圈无支架施工方法，斜拉桥主梁方法对比一下。
对预制场地的要求，场地应平整坚实，有排水设施，砂石料场地面宜硬化。

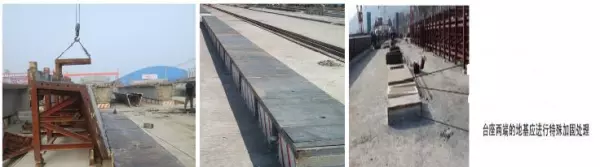

对预制台座地基的要求，有足够的承载力，预制后张法梁板时，宜对台座两端及适当范围内的地基进行特殊加固。
对台座的要求，各个台座之间的间距应能满足施工要求，在2m长度上平整度的允许偏差不超过2mm，底座或底模的挠度不大于2mm。
在预制台座上按梁、板构件跨度设置相应的预拱度。
预拱度在模板、支架那里也讲过。

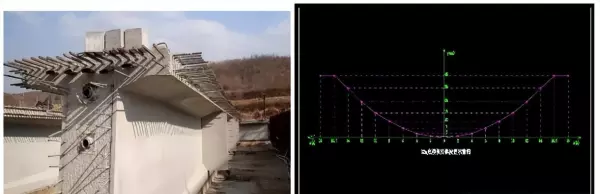

在后张法预应力施工时，后张拉预应力筋时产生的预应力会让混凝土梁板向上拱，为了减小这个上拱度，防止梁顶部出现裂缝，就需要在预制梁板时，设置反拱，反拱是向下的弧度，这就是教材上讲的“当后张预应力混凝土梁预计的拱度值较大时，可考虑在预制台座上设置反拱”。

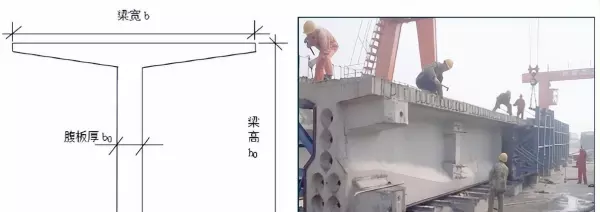

腹板底部为扩大断面的T形梁，应先浇筑扩大部分，再浇筑其上部腹板。
T形梁的腹板是竖向的这部分，如果这部分腹板底有多出来的断面，就要先浇筑多出来的断面，后浇筑腹板。

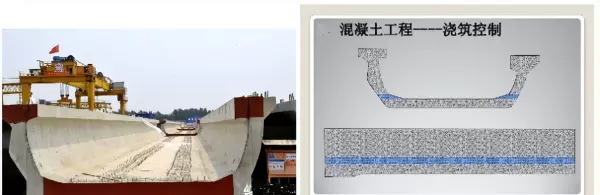

U形梁不管是1次浇筑还是分2次浇筑，都是先浇筑底板，后浇筑腹板。注意浇筑底板时，是浇筑到底板承托顶面，也就是底板两端高出底部的位置，分2次浇筑时，这里是按施工缝来处理的。
采用平卧重叠法支立模板、浇筑构件混凝土时，下层构件顶面应设临时隔离层； 上层构件须待下层构件混凝土强度达到5.0MPa后方可浇筑。
平卧重叠法就是预制构件时，堆叠起来浇筑，上层构件以下层构件的顶面作为底模，所以要在下层构件顶面设置隔离层，并要求下层构件混凝土强度到达5.0MPa。
(二）构件的场内移运和存放
后张预应力混凝土梁板，在施加预应力后可把它们从预制台座吊移至存放台座上，对存放台座的要求是存放台座应坚固稳定，且宜高出地面200mm以上。
预制构件移运、吊装时，对混凝土强度的要求是：不得低于设计强度的75%，后张预应力构件孔道压浆强度应符合设计要求或不低于设计强度的75%。
存放时，其支点应符合设计规定的位置，支点处应采用垫木和其他适宜的材料支承。
当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处，上下层垫木应在同一条竖直线上；
叠放层数的要求是：大型构件宜为2层，不应超过3层；小型构件宜为6-10层。
构件应按其安装的先后顺序编号存放；
预应力混凝土梁、板的存放时间不宜超过3个月，特殊情况下不应超过5个月。
三、装配式梁（板）的安装
（一）吊运方案
吊运前要编方案，方案有经过审批。
吊运方案中应对各受力部分的设备、杆件、吊装机械等进行验算；
梁长25m
包括技术，人员和测量三方面的准备。
技术方面是技术及安全交底；
人员方面是培训与考核；
测量方面是测量放线，放出高程线，中心线，边线等。

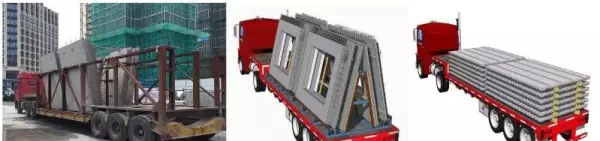

小型构件宜顺宽度方向侧立放置，如平放，在两端吊点处必须设置支搁方木。
梁运输时，应顺高度方向竖直放置。

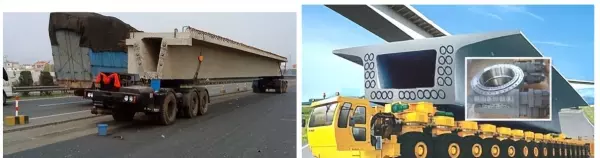

采用平板拖车或超长拖车运输大型构件时，支点处应设活动转盘防止搓伤构件混凝土；
活动转盘是能在车辆晃动时，通过转盘的转动，防止构件损坏。

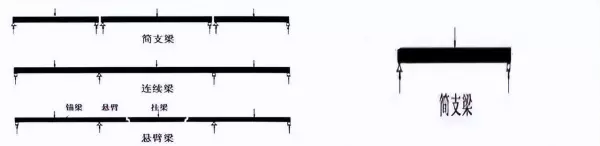

简支梁是指梁的两端放在支座上，支座只承受竖直方向的力，梁两端可在支座左右方向上自由活动。

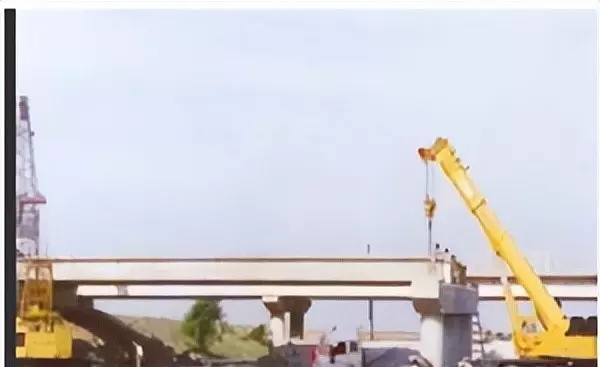

简支梁、板安装是用吊机把梁、板吊起来，放在柱或者支座上面相应的位置上。上面讲过依照吊装机具不同，分为起重机架梁法，跨墩龙门吊架梁法，穿巷式架桥机架梁法。
安装前，要检查构件外形，预埋件尺寸和位置，支承结构的标高、平面位置，支座的安装质量等等。
构件吊装就位时，混凝土的强度不应低于设计要求的吊装强度，设计无要求时一般不应低于设计强度的75%。
和上面(二）构件的场内移运和存放那里的要求是一样的。
后张预应力混凝土构件吊装时，其孔道水泥浆的强度不应低于构件设计要求。如设计无要求时，不应低于30MPa。吊装前应验收合格。
上面(二）构件的场内移运和存放那里要求是：后张预应力构件孔道压浆强度应符合设计要求或不低于设计强度的75%。

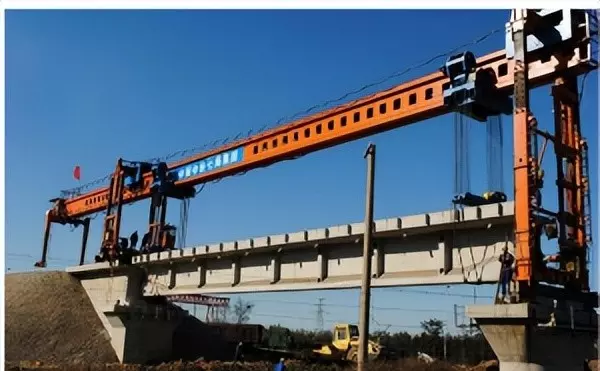

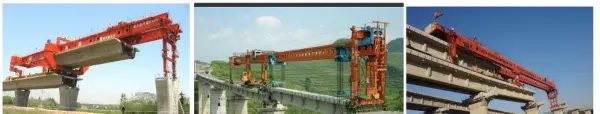

用架桥机进行安装时，其抗倾覆稳定系数应不小于1.3，架桥机过孔时，应将起重小车置于对稳定最有利的位置，且抗倾覆系数应不小于1.5。
这是上面说的三种梁、板架设方法中的穿巷式架桥机架梁法。
用架桥机安装预制梁时，先把架桥机的两端支撑在两端的墩柱上，然后用架桥机吊起预制梁放在墩柱上，把架桥机这一支撑端移动到下一墩柱上的过程就叫过孔。
因为在移动的过程中，架桥机的这一边是处于悬臂状态的，所以就要求过孔时抗倾覆系数大于1.5，比安装时的抗倾覆稳定系数大。
梁板就位后，应及时设置保险垛将构件临时固定。
保险垛也叫保险座，是防止梁、板放在墩柱支座上左右滑移的凸起的垛子。
安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过10d。
梁、板之间的横向湿接缝，应在一孔梁、板全部安装完成后方可进行施工。
图上这几个放在同一盖梁上的梁、板，就是教材上说的安装在同一孔跨的梁、板。

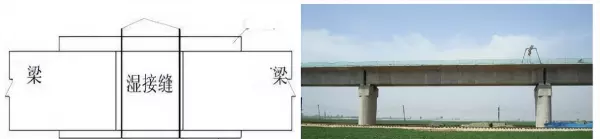

湿接缝指的是梁、板之间用现浇混凝土把梁、板连成整体的接缝。
（五）先简支后连续梁的安装

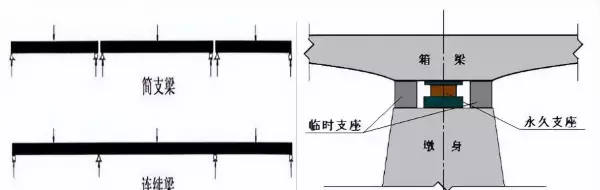

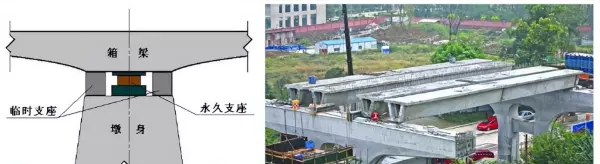

实际上，先简支后连续梁的安装，有一个体系的转换，开始安装时，把梁一根根放到墩柱的支座上，这是简支梁安装，然后，把梁间用湿接头连接起来形成连续梁体系。
临时支座顶面的相对高差不应大于2mm。
永久支座应在设置湿接头底模之前安装。
也就是说先安装永久支座，后安装湿接头底模。
应在一联梁全部安装完成后再浇筑湿接头混凝土。
联是以桥梁的伸缩缝来划分的，如果桥梁中没有伸缩缝就是一联，有一条伸缩缝就划分为2联。
桥梁支座、伸缩装置安装技术的内容在在教材上1K412017 桥梁支座、伸缩装置安装技术 那节。
湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应一次浇筑完成。
因为温度较高时，混凝土失水快，容易产生裂缝。
湿接头混凝土的养护时间应不少于14d。
1K412017 桥梁支座、伸缩装置安装技术
—、桥梁支座安装技术
(三）常用桥梁支座施工

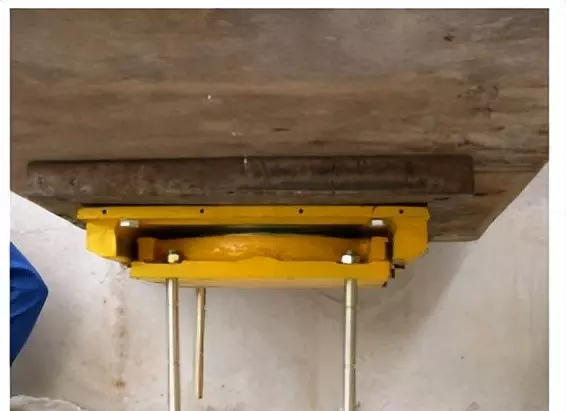

（3）盆式橡胶支座：
2）预制梁盆式支座安装：
安装步骤：

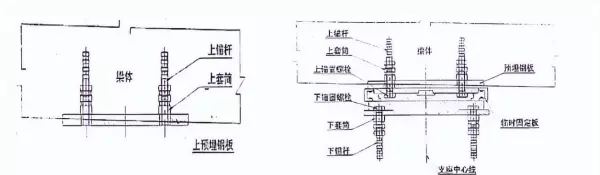

1.预制梁在生产过程中按设计位置预先将支座上钢板预埋在梁体内。
2.在施工现场吊装前，将支座用螺栓固定在预埋钢板上。
3.将预制梁吊起，将支座下的锚杆对准盖梁上的预留孔下落，安装支座灌浆模板，进行支座灌浆。

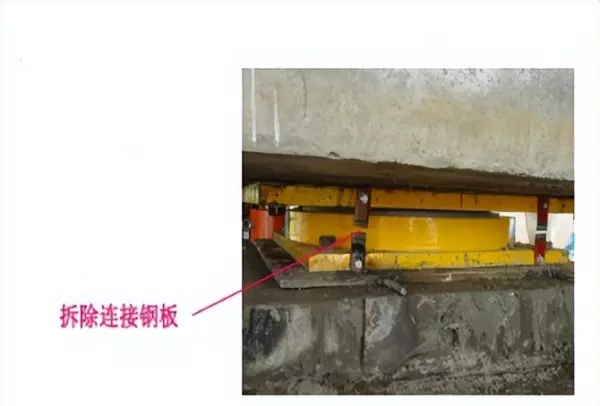

4.拆除各支座上、下连接钢板及螺栓。
支座安装后，支座与墩台顶钢垫板间应密贴。
