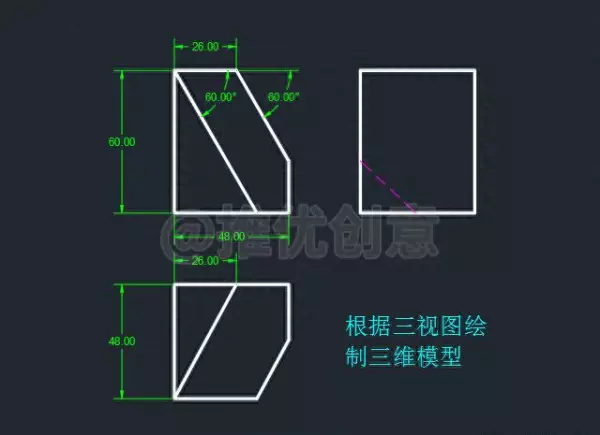

1.1、这是几位粉丝都问过的一个问题，根据三视图绘制三维实体模型。
1.2、先观察三视图的外轮廓线，可以想象该立体由一个长方体通过截切后得到。所以今天的教程是一个剥丝抽茧的过程。

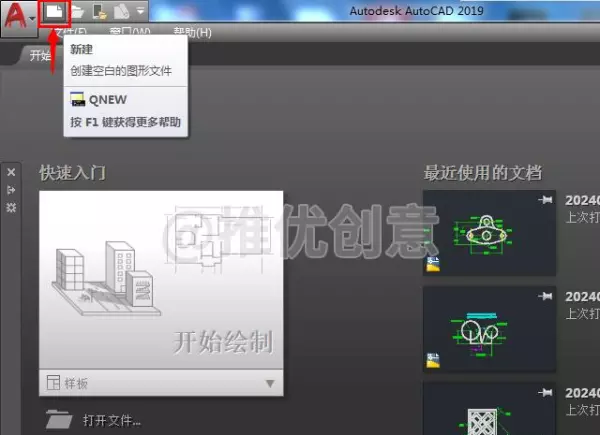

20240822_01_01
20240822_01_01

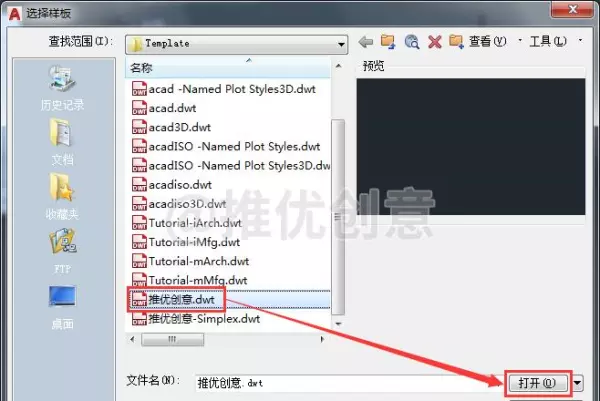

2.2、在“选择样板”对话框找到并双击“推优创意.dwt”样板。
说明：这个“推优创意.dwt”样板是我根据自己的日常需求事先创建好的样板文件。

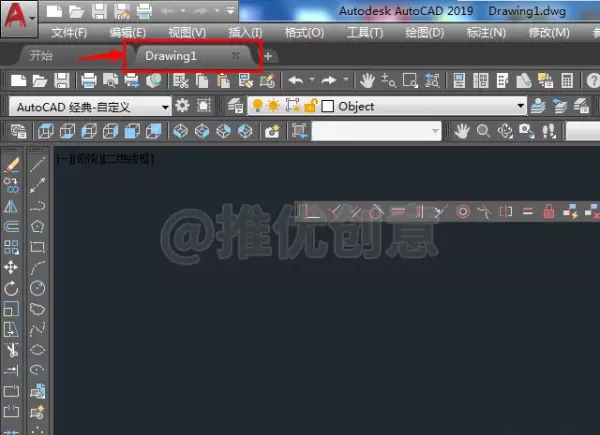

2.3、这样就创建了一个以“推优创意.dwt”为样板的“Drawing1”文件。

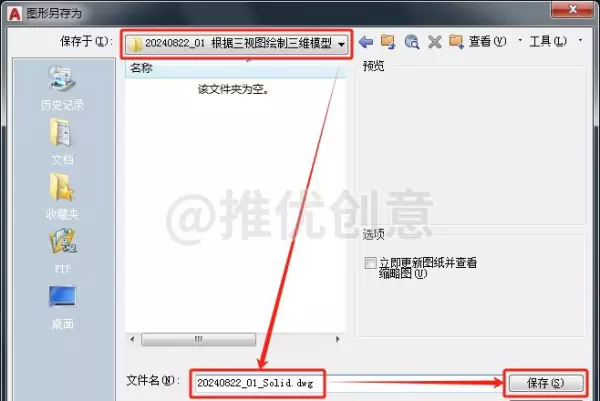

2.4、养成良好的绘图习惯，一开始就保存文件。

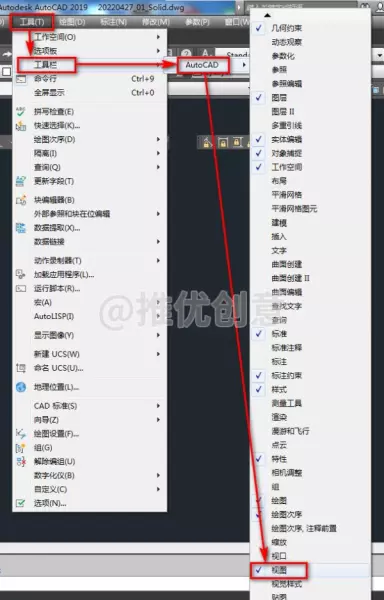

2.5、为了操作的便捷，先调一个工具栏出来，菜单操作，工具--工具栏--AutoCAD--视图。

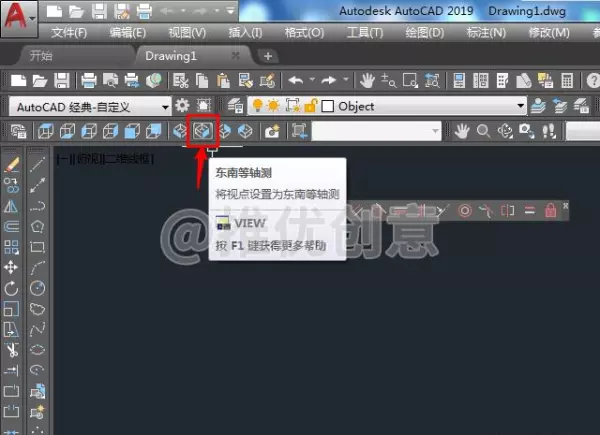

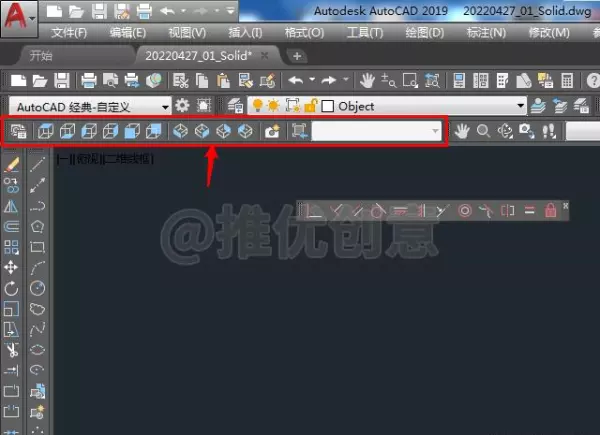

2.6、调出来的“视图”工具栏如下图。

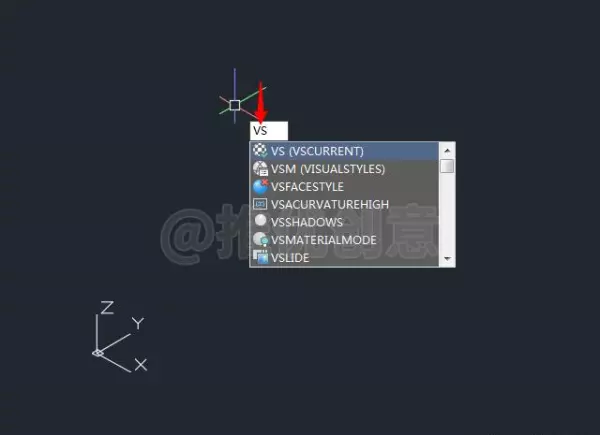

2.8、命令行输入“VS”后回车，启用“视觉样式”选项。

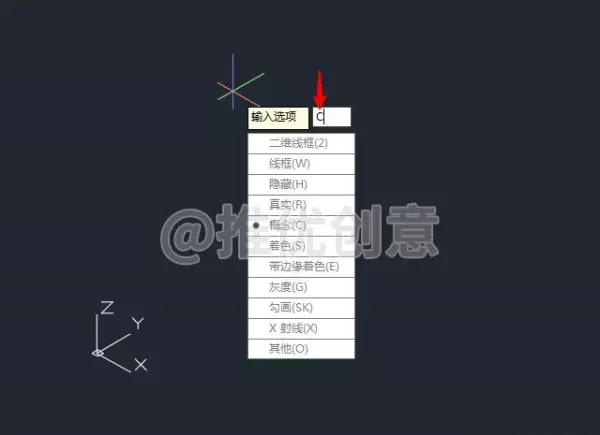

2.9、输入“C”后回车，选择“概念”视觉样式。

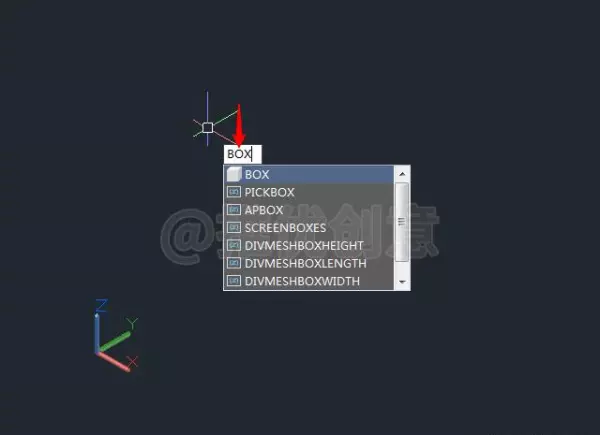

2.10、命令行输入“BOX”后回车，启用“长方体”命令。

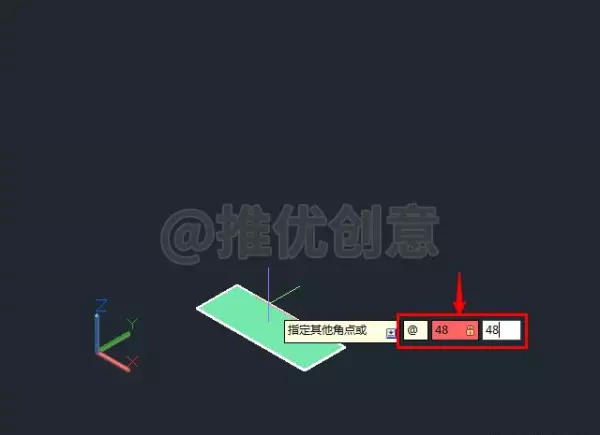

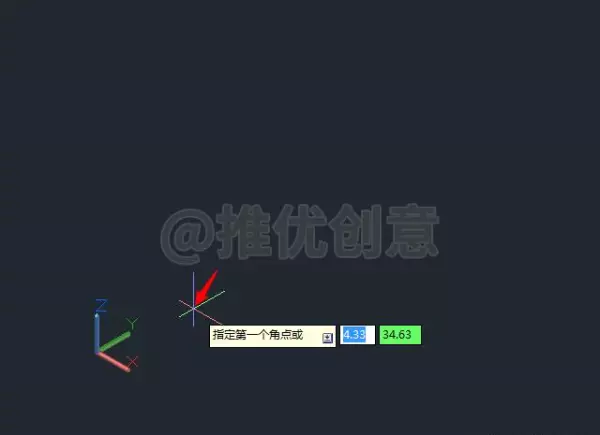

2.11、在绘图区任意位置单击拾取一点指定第一个角点。

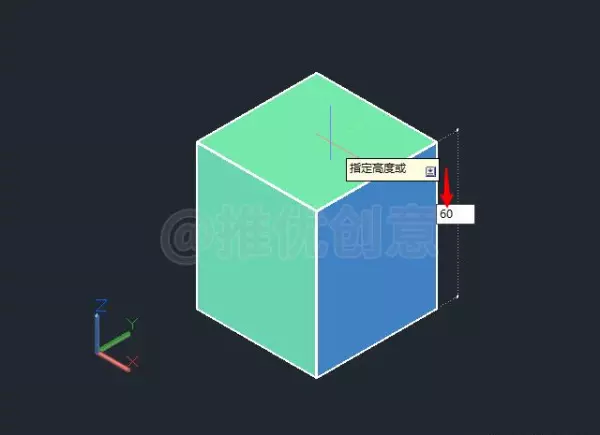

2.13、向上移动光标，输入长方体的高度值“60”后回车。

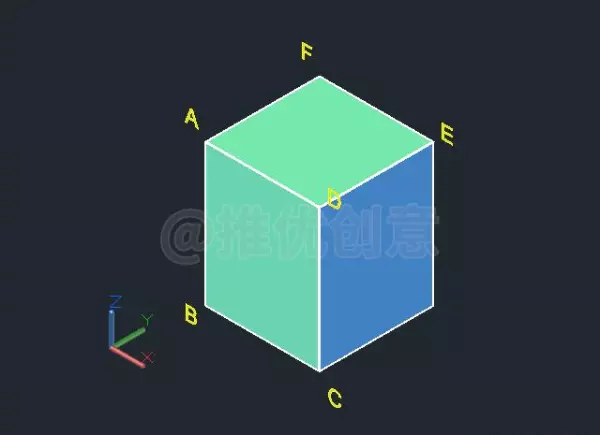

2.14、这样就绘制出了一个48x48x60个单位的青色长方体，设它的前面为ABCD，上面为ADEF。

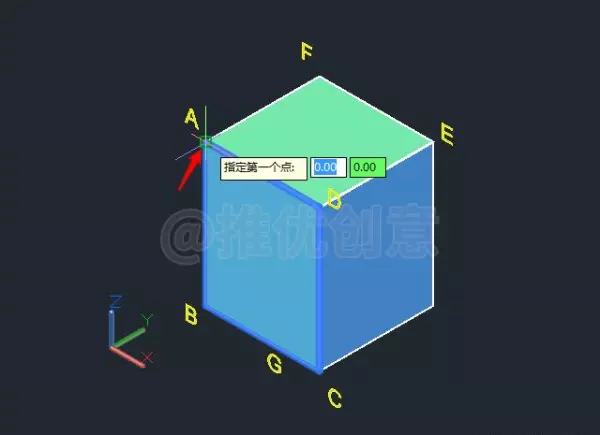

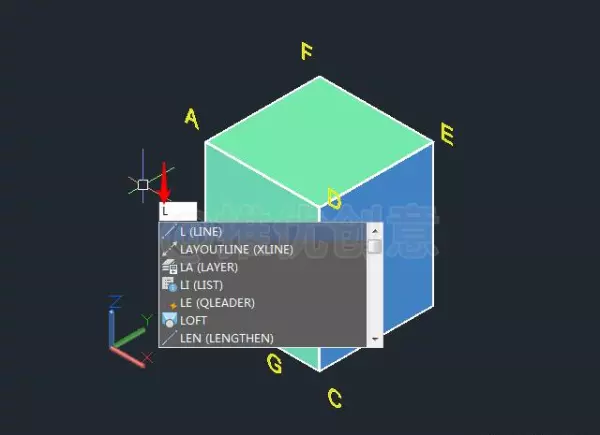

2.15、按键盘上的“F6”键，打开“动态UCS”，命令行输入“L”后回车，启用“直线”命令。
2.16、将光标移到青色长方体的前面ABCD上，可以看到该前面亮显，这时就启用了“动态UCS”，可以在该前面上绘制平面图形了。

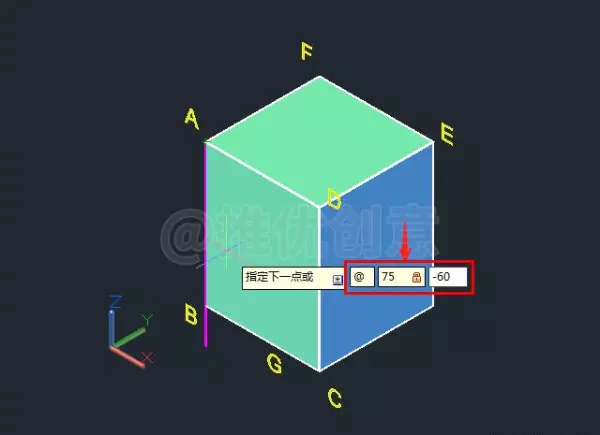

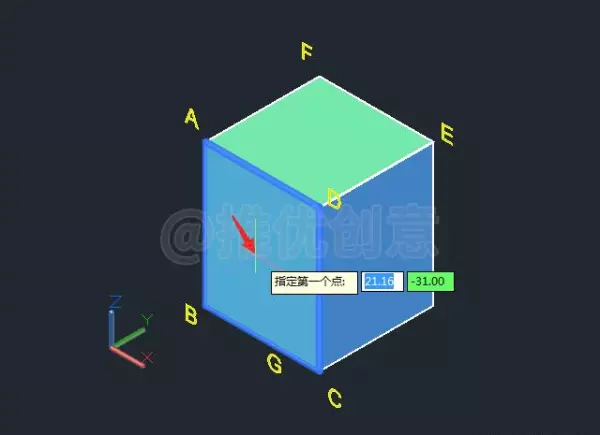

2.17、单击捕捉点A作为直线的第一个点。
2.19、回车退出“直线”命令。

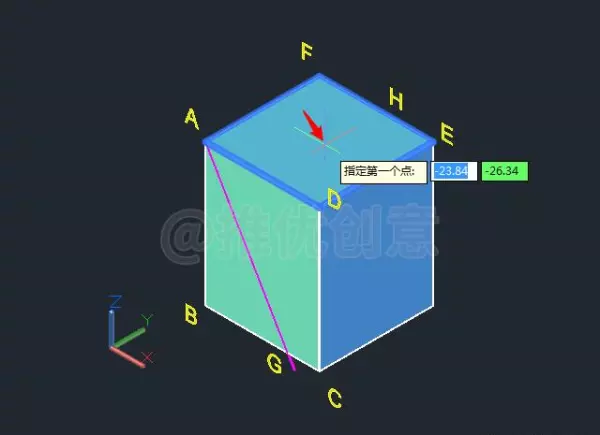

这样就在青色长方体的前面ABCD上过点A绘制了一条长度为75个单位的红色线段AG，与边AD的夹角为-60°。

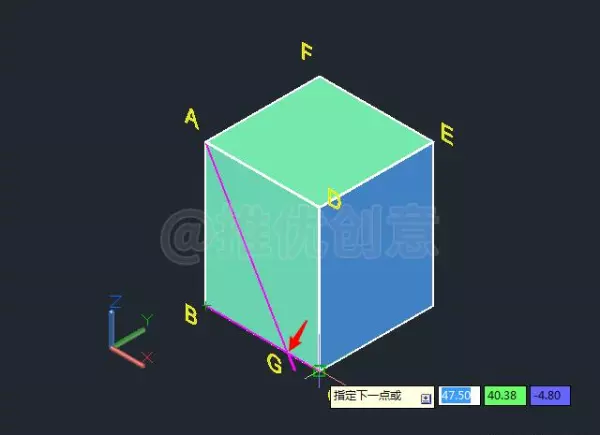

2.20、直接回车，再次启用“直线”命令，单击捕捉点B、点C绘制红色线段BC，与红色线段AG交于点G。

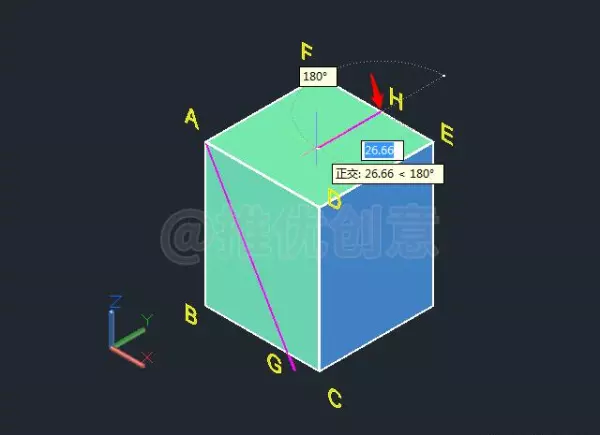

2.21、直接回车，再次启用“直线”命令，将光标移到青色长方体的上面ADEF上，可以看到该上面亮显，这时就启用了“动态UCS”，可以在该上面上绘制平面图形了。

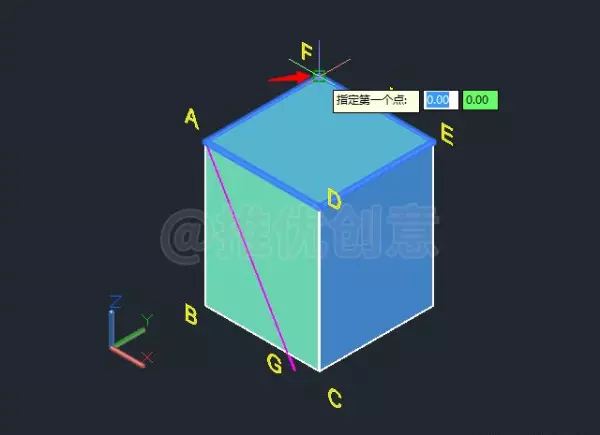

2.22、将光标移到点F上悬停一下，此时不要单击拾取点F。

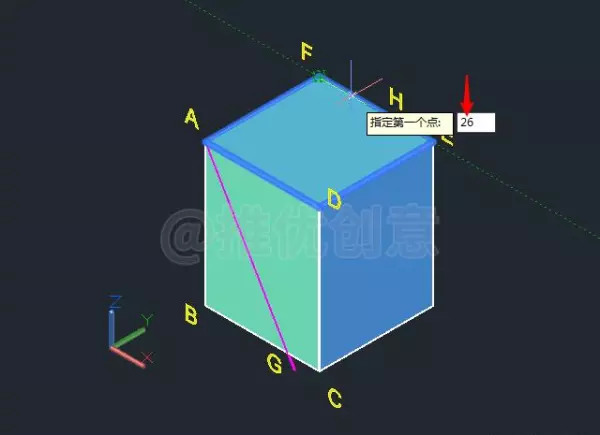

2.23、向右缓慢移动光标，当引出一条经过点F的绿色水平追踪路径时，输入“26”后回车。
2.24、这样就指定出了直线的第一个点H，FH=26。

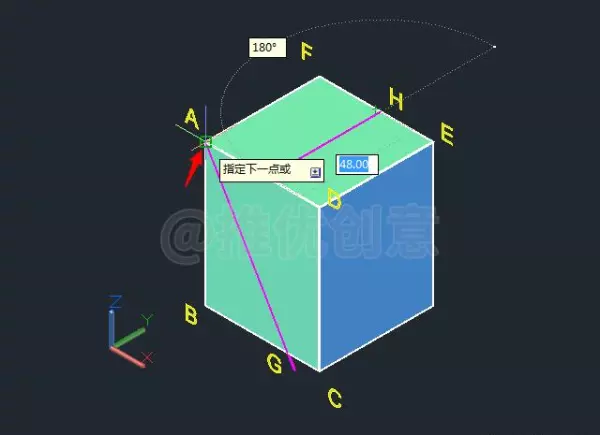

2.25、单击捕捉点A指定直线的下一点。
2.26、回车退出“直线”命令。
这样就在青色长方体的上面ADEF上过点A绘制了一条红色线段AH，FH=26。

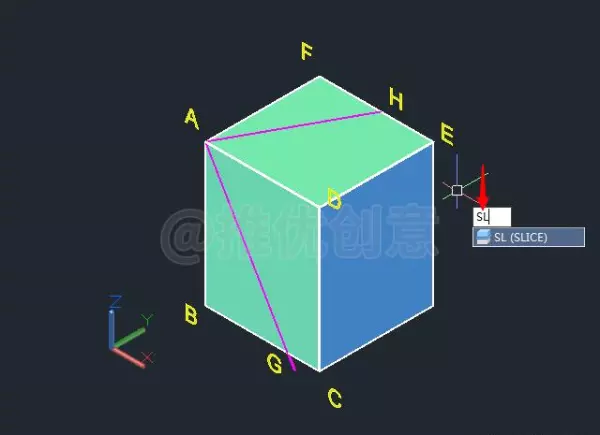

2.27、命令行输入“SL”后回车，启用“剖切”命令。

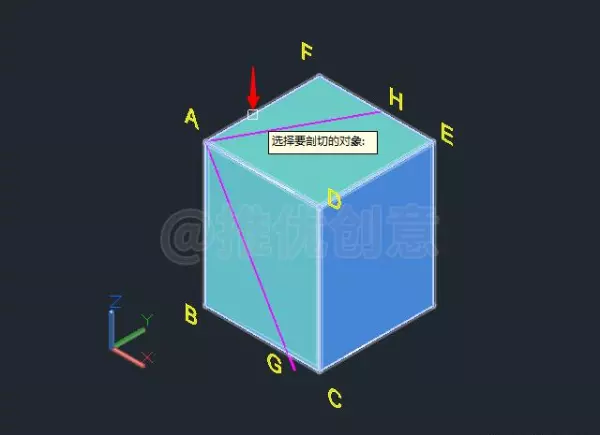

2.28、点选青色长方体作为要剖切的对象后回车。

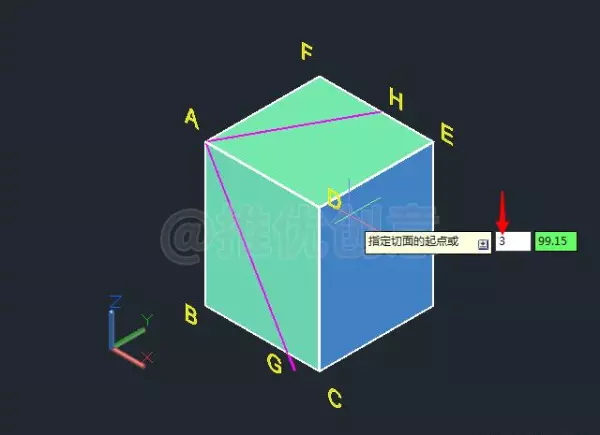

2.29、接着输入“3”后回车，选择三点方式指定切面。

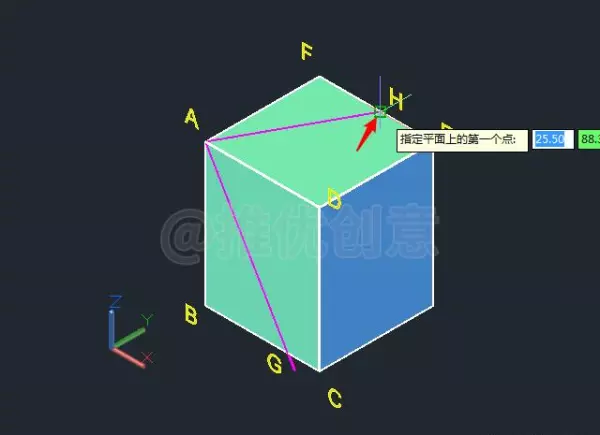

2.30、单击捕捉点H作为平面上的第一个点。

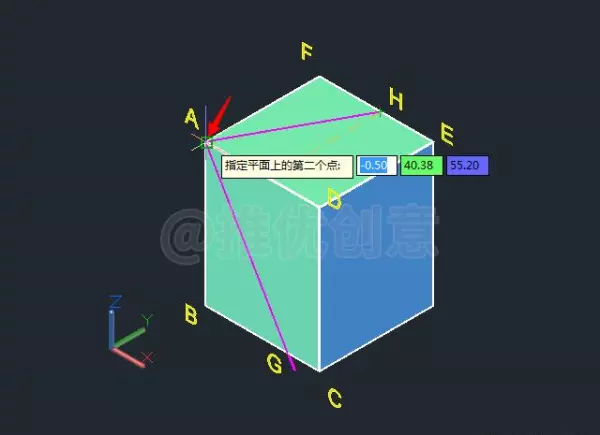

2.31、单击捕捉点A作为平面上的第二个点。

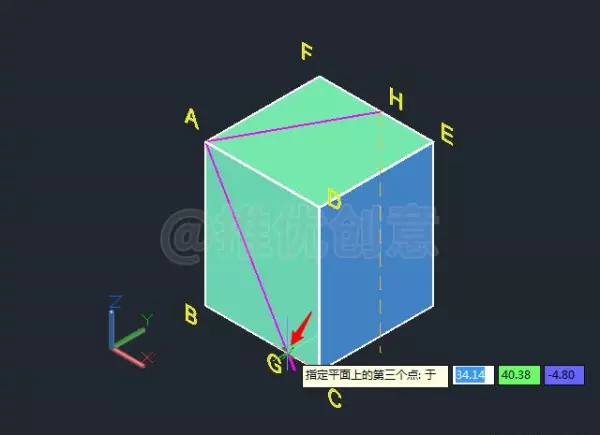

2.32、单击捕捉交点G作为平面上的第三个点。

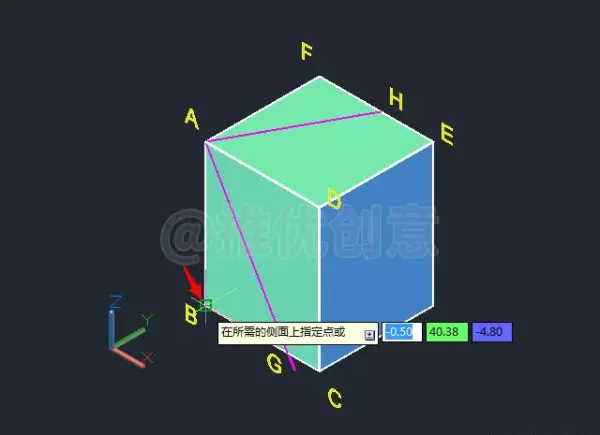

2.33、单击捕捉点B作为所需侧面上的点。

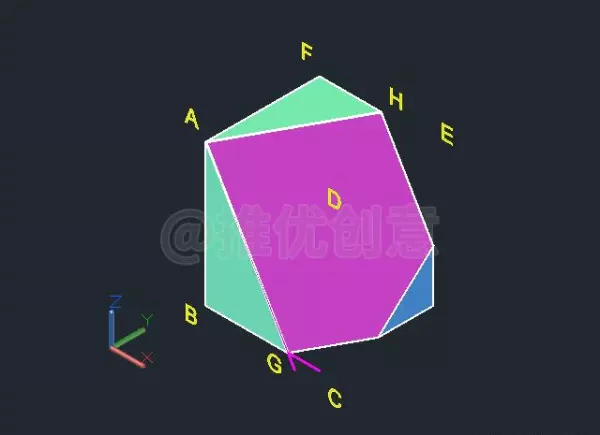

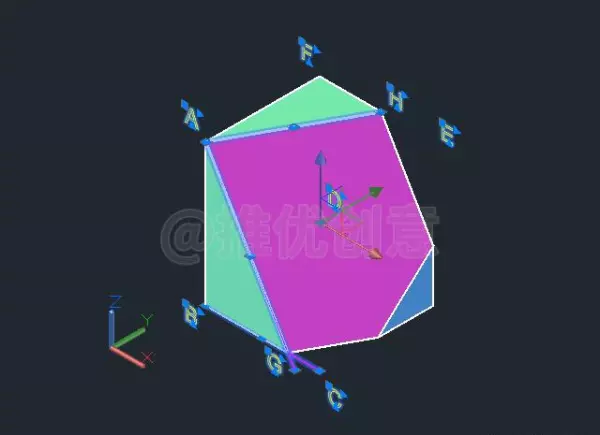

2.34、剖切完成后如下图。

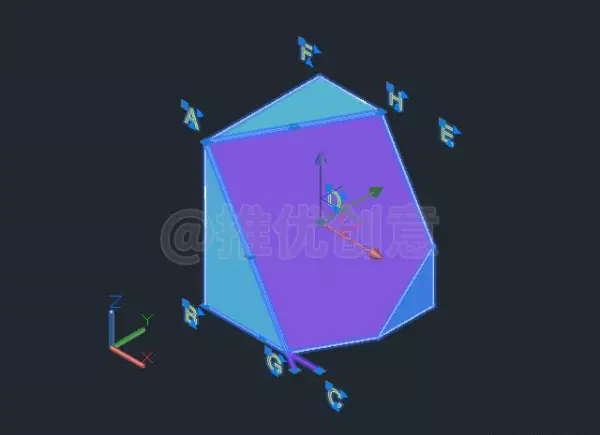

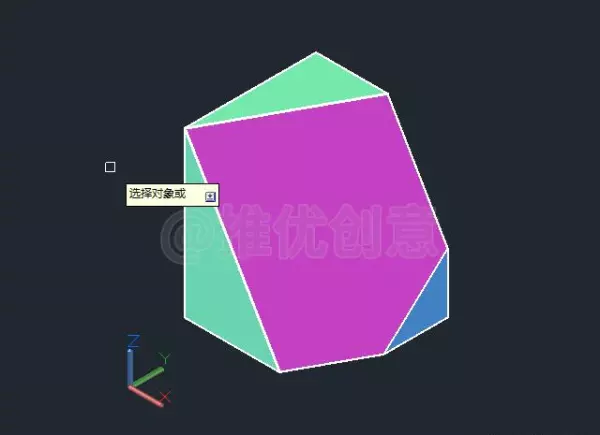

2.35、按键盘上“Ctrl+A”键，选中所有对象。

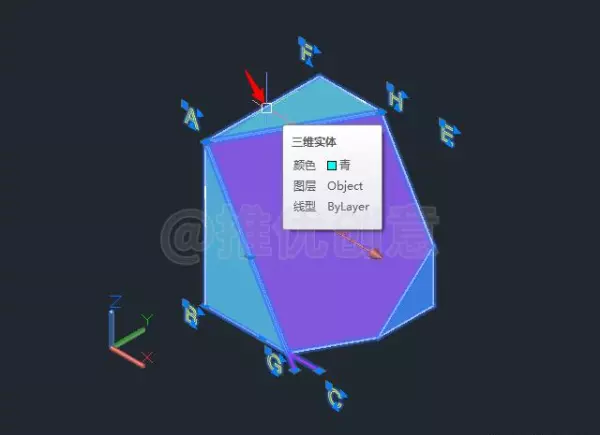

2.36、按住键盘上的“Shift”键不放，点选三维实体，将三维实体从选择集中剔除。
2.37、这样除三维实体外的所有对象都被选中。

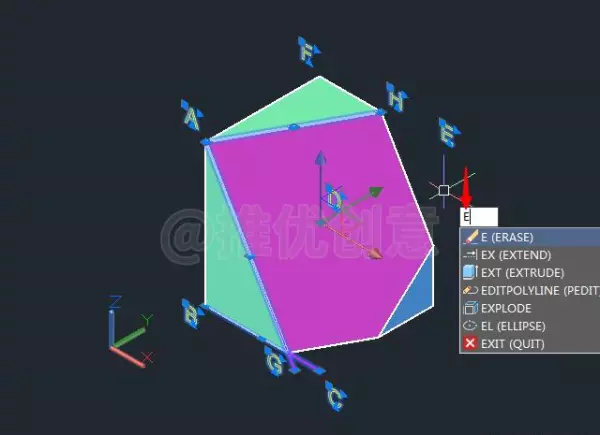

2.38、命令行输入“E”后回车，启用“删除”命令，将选中对象删除掉。

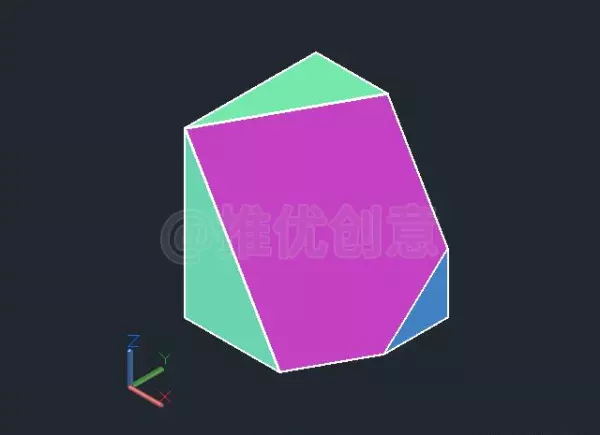

2.39、删除完成后就只剩下三维实体了。
至此，三维实体模型绘制完毕。
2.40、下面由三维实体模型生成三视图来检验一下三维实体模型是否正确。

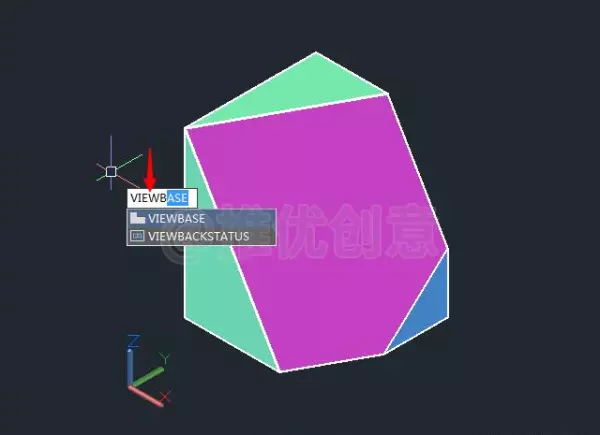

命令行输入“VIEWB”后回车，启用“基础视图”命令。

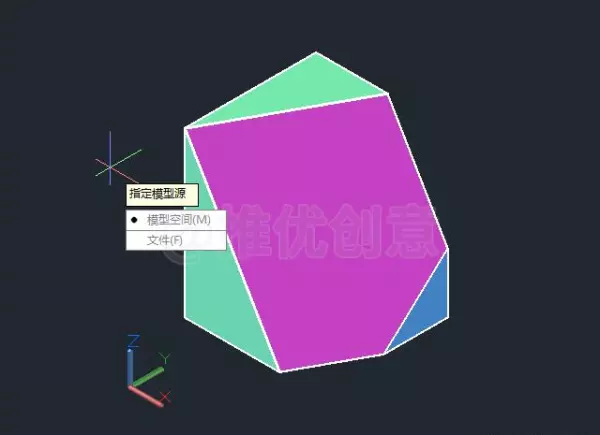

2.41、直接回车，接受默认的模型空间作为模型源。
2.42、直接回车，接受默认的整个模型。

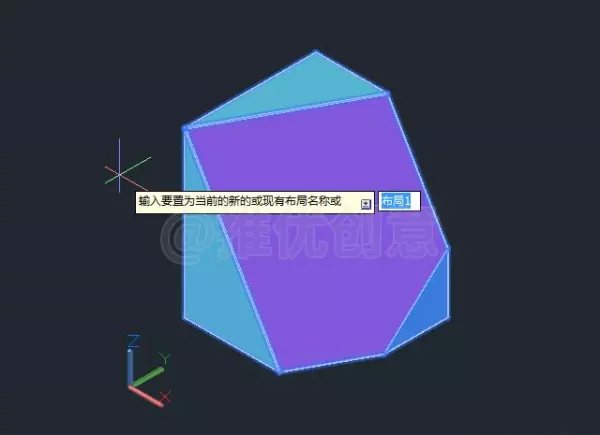

2.43、直接回车，接受默认的“布局1”作为布局名称。
特别注意：这一步不能用空格键代替回车键，想想是为什么？
2.44、自动切换到“布局1”的布局空间。

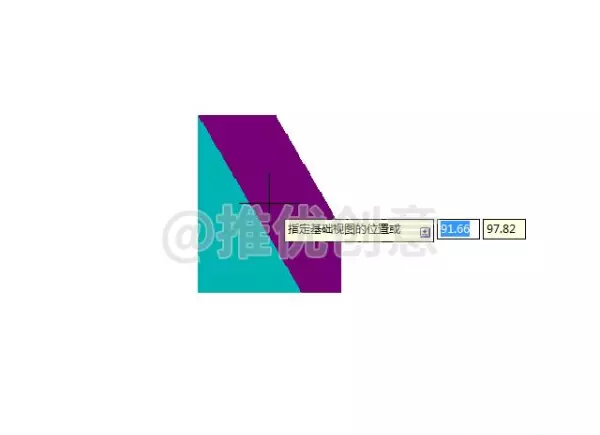

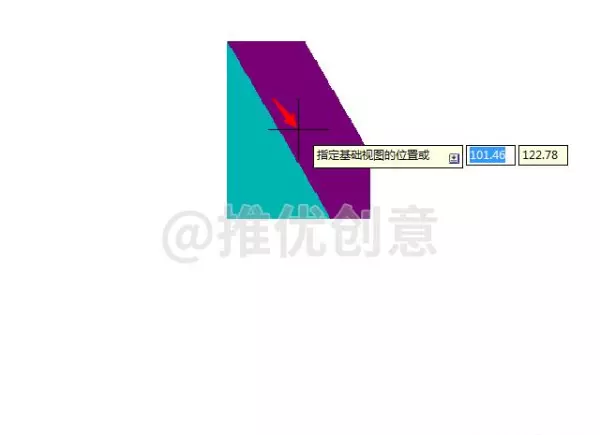

2.45、如下图所示，在“布局1”的布局空间的适当位置单击拾取一点指定基础视图的位置，这样就生成了前视图。

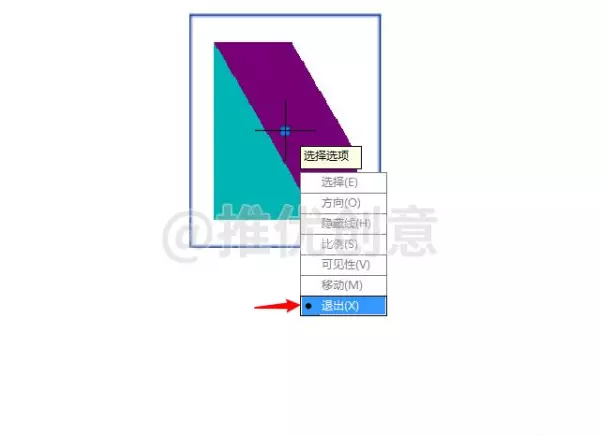

2.46、在自动弹出的快捷菜单上点选“退出”。

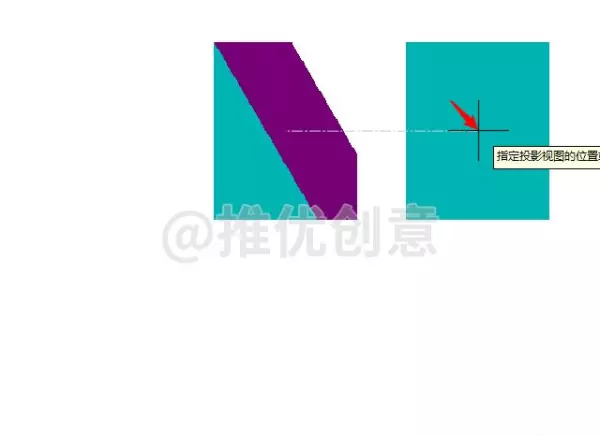

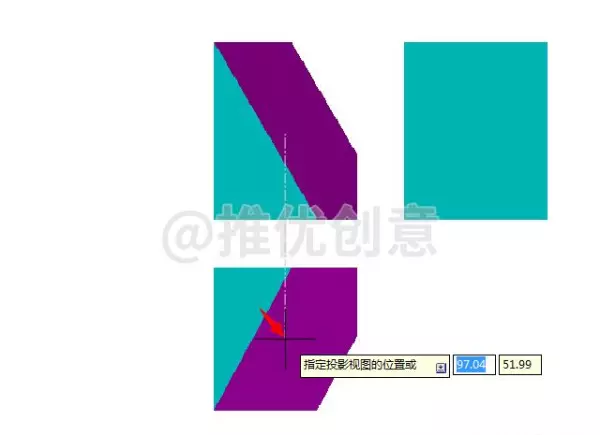

2.47、向右移动光标，在适当位置单击拾取一点指定左视图的位置，这样就生成了左视图。
2.48、向下移动光标，在适当位置单击拾取一点指定俯视图的位置，这样就生成了俯视图。

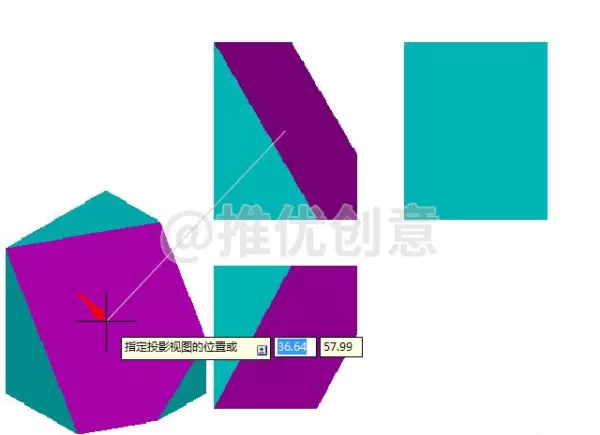

2.49、向左下角移动光标，在适当位置单击拾取一点指定东南等轴测图的位置，这样就生成了东南等轴测图。
2.50、回车完成前视图、俯视图、左视图、东南等轴测图的生成。

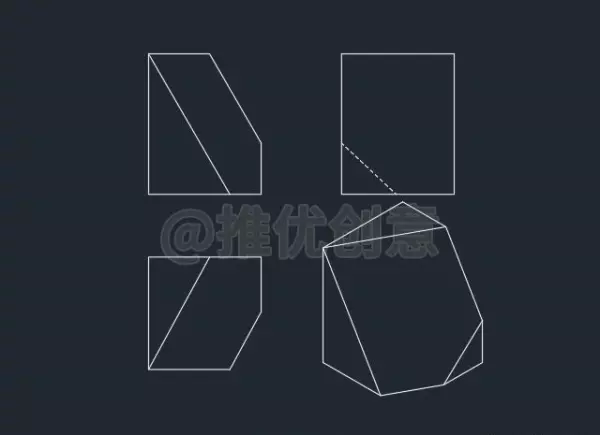

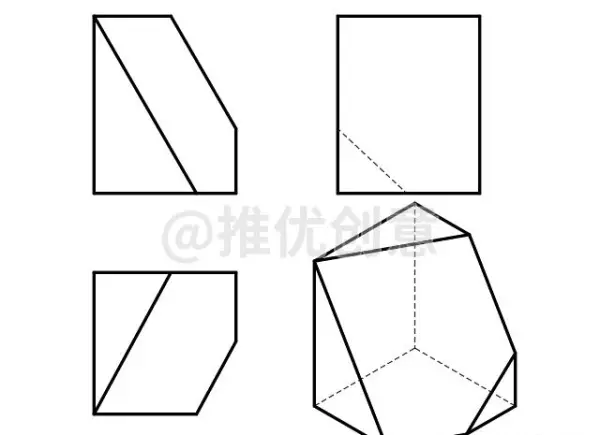

2.51、选中东南等轴测图，命令行输入“M”后回车，启用“移动”命令，将它向右下移动，完成后如下图。

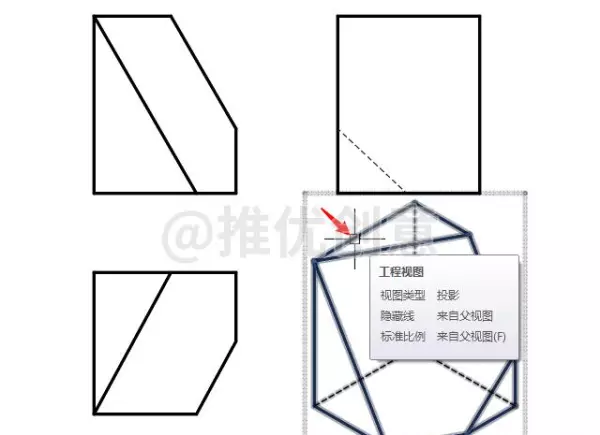

2.52、如下图所示，在东南等轴测图上的任意位置双击鼠标左键。

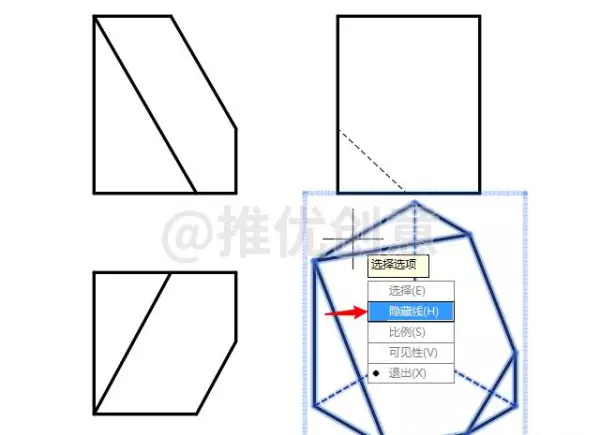

2.53、接着在自动弹出的快捷菜单上点选“隐藏线”。

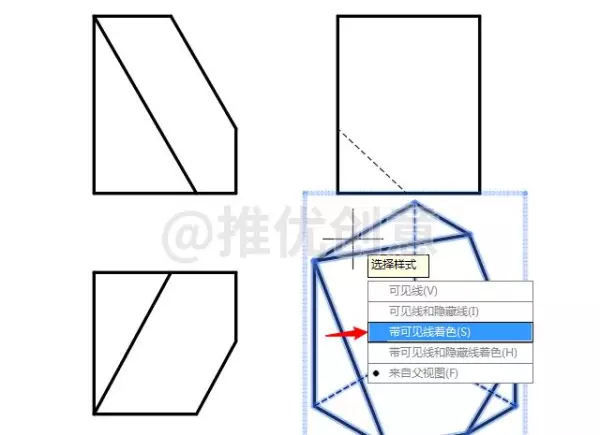

2.54、在自动弹出的快捷菜单上点选“带可见线着色”。

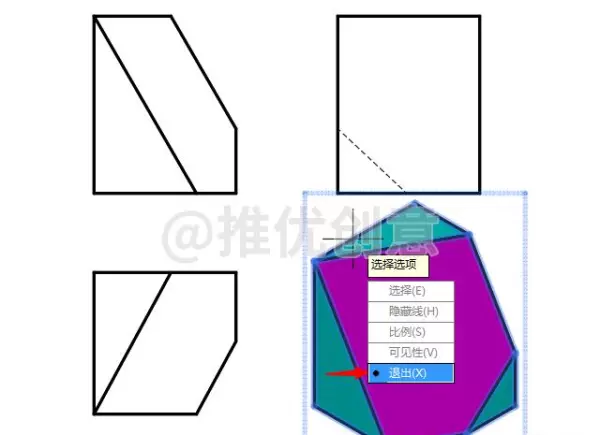

2.55、在自动弹出的快捷菜单上点选“退出”。
2.56、这样东南等轴测图就以“不可见线隐藏”、“可见线着色”的样式显示了。

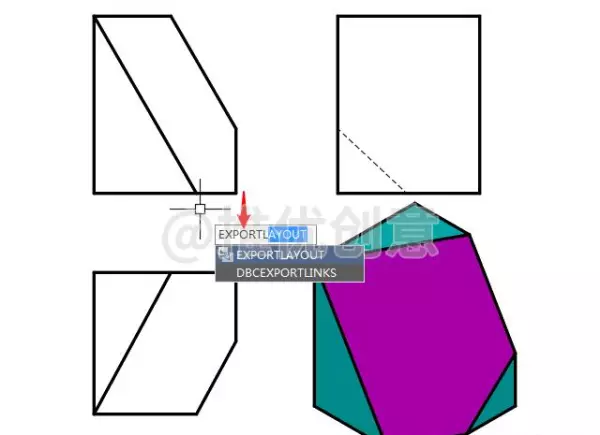

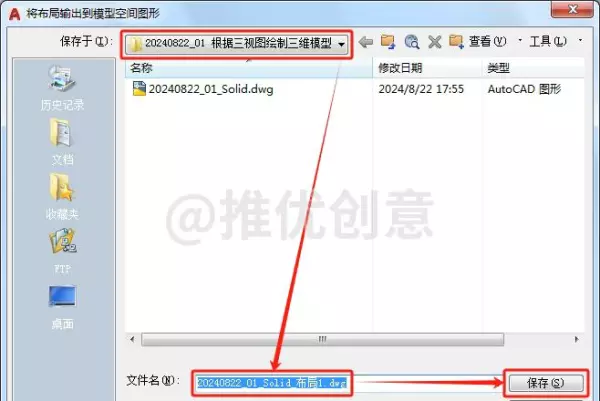

2.57、命令行输入“EXPORTL”后回车，调出“将布局输出到模型空间图形”对话框。

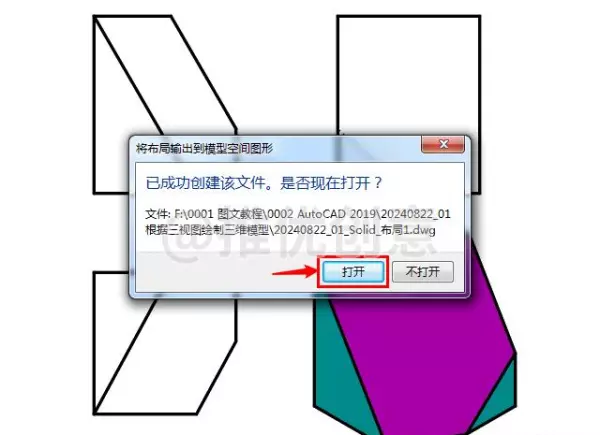

2.59、在自动弹出的对话框底部点选“打开”。

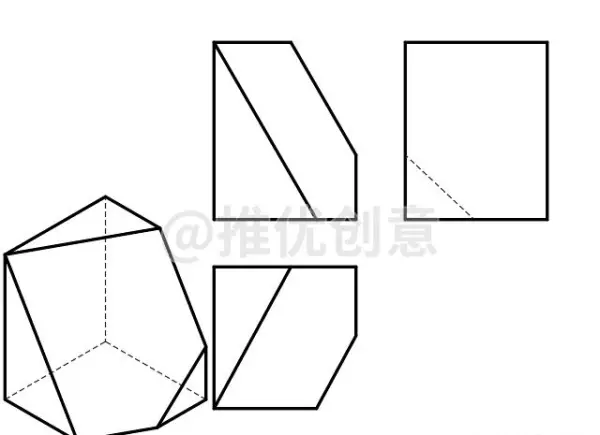

2.60、这样就将“布局1”中的三视图及西南等轴测图输出为“dwg”格式的文件了，从而大大增加了它们的复用性。

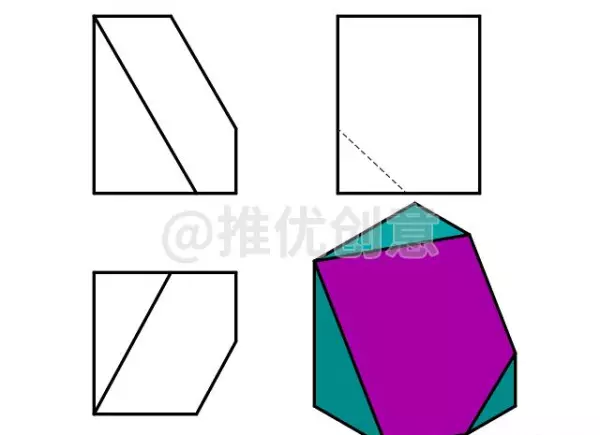

并且可以看到与原三视图是一样的，从而验证了所绘制的三维实体模型是正确的。
20240822_01_01
3.1、强烈建议在新建 AutoCAD 文件时使用自己的样板文件，以方便图形管理和图形输出。
3.2、在绘制三维实体模型时，使用“视图”工具栏可以快速切换所需的视图，所以把它提前调出来。
3.3、学会使用“VS”命令切换“视觉样式”。
3.4、掌握使用“BOX”命令绘制长方体的操作步骤。
3.5、重点掌握使用“动态UCS”在不同的面上快速绘制二维图形。
3.6、学会使用“极轴追踪”定位快速绘图。
3.7、重点掌握使用“SL”命令剖切三维实体的操作步骤。
3.8、掌握使用“VIEWB”命令用三维实体模型生成三视图和等轴测图的操作步骤。
3.9、学会使用“EXPORTL”命令将布局输出到模型空间图形，以方便复用。
