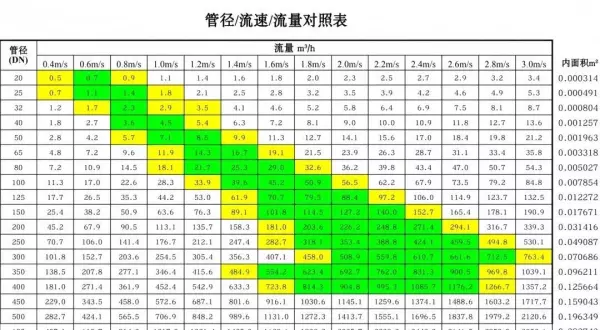

一、管径、流速、流量对照表
二、泵的布置及配管注意事项
1、泵基础及排列方式
泵的基础尺寸一般根据泵制造厂给出泵的底座尺寸的大小来确定。可按地脚螺栓中心线到基础边200～250mm估计。设计泵的基础时应按预留孔方案考虑。泵的基础面宜比周围地面高出200mm,最小不得小于100mm。根据工艺流程在泵吸入口前安装过滤器时，泵基础高度应考虑过滤器能方便清洗和拆装，可适当抬高基础高度，现场施工时须待泵到货后核实尺寸后方可施工。
泵并列布置时可使其出口中心线取齐，这样布置管道比较整齐，泵前也有了方便整齐的操作面，便于设置排污管或排污沟，泵的电机、开关和电流表对齐不仅美观，还且便于操作，更重要的是向电机引电缆线不仅容易而且经济，施工也比较方便。
2、泵的进口管道设计
泵进口管线设计是确保泵经常处于正常工作状态的关键，即从设计上采取措施防止泵产生气蚀现象，一般应注意以下几点：
①应尽可能缩短管道长度，减少弯头，以降低介质流动的压力降；
②应尽量避免气袋，从设备到泵的进口管嘴管道标高应逐步下降，中间不应出现“U”形和“∏”形， 若不能避免需在气袋顶加放气阀；
③若在水平管道上变径，需采用偏心大小头（顶平偏心）以避免形成气袋。
④泵入口切断阀一般用闸阀或球阀，阀门直径可比管线直径小，但不得小于泵入口管嘴直径。
⑤在施工过程中，管内不可避免地会残留些焊渣等杂物, 因此在紧靠泵吸入管道切断阀的下游应设置过滤器，安装时应考虑清扫时取出金属网所需的空间。
⑥端部和侧面水平吸入的泵(冷水泵除外)，进口处应有大于1~3倍管径的直管段，双吸入泵应有7~10倍的直管段。
2、泵的出口管道设计
泵的出口管道，虽不像入口管那样影响泵的性能，但是管系的压降和热应力仍需认真考虑。一般泵出口管比吸入管小1～2级，容积式泵出口管径应与进口管嘴同径，不易产生气阻。泵出口必须设切断阀，一般泵出口管道与泵嘴直径相同或大一级时切断阀直径与管道直径相同，当大于管嘴二级时，切断阀直径比管嘴大一级。为防止液体倒流在泵出口与第一道切断阀之间设止回阀，形式以旋启式或蝶式止回阀为好。
